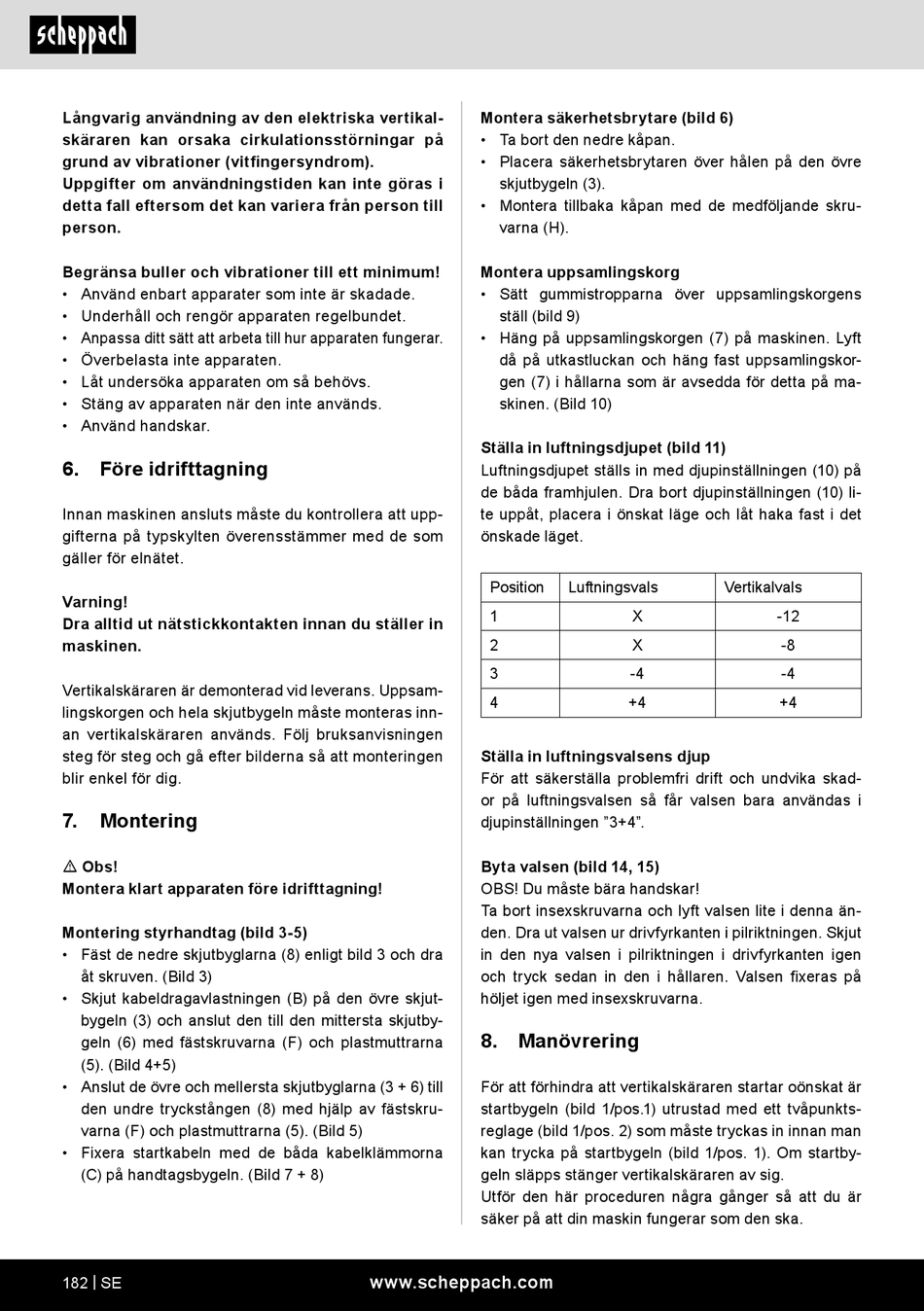

Långvarig användning av den elektriska vertikal-
skäraren kan orsaka cirkulationsstörningar på
grund av vibrationer (vitfingersyndrom).
Uppgifter om användningstiden kan inte göras i
detta fall eftersom det kan variera från person till
person.
Begränsa buller och vibrationer till ett minimum!
• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fungerar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Använd handskar.
6. Före idrifttagning
Innan maskinen ansluts måste du kontrollera att upp-
gifterna på typskylten överensstämmer med de som
gäller för elnätet.
Varning!
Dra alltid ut nätstickkontakten innan du ställer in
maskinen.
Vertikalskäraren är demonterad vid leverans. Uppsam-
lingskorgen och hela skjutbygeln måste monteras inn-
an vertikalskäraren används. Följ bruksanvisningen
steg för steg och gå efter bilderna så att monteringen
blir enkel för dig.
7. Montering
m Obs!
Montera klart apparaten före idrifttagning!
Montering styrhandtag (bild 3-5)
• Fäst de nedre skjutbyglarna (8) enligt bild 3 och dra
åt skruven. (Bild 3)
• Skjut kabeldragavlastningen (B) på den övre skjut-
bygeln (3) och anslut den till den mittersta skjutby-
geln (6) med fästskruvarna (F) och plastmuttrarna
(5). (Bild 4+5)
• Anslut de övre och mellersta skjutbyglarna (3 + 6) till
den undre tryckstången (8) med hjälp av fästskru-
varna (F) och plastmuttrarna (5). (Bild 5)
• Fixera startkabeln med de båda kabelklämmorna
(C) på handtagsbygeln. (Bild 7 + 8)
182 | SE
Montera säkerhetsbrytare (bild 6)
• Ta bort den nedre kåpan.
• Placera säkerhetsbrytaren över hålen på den övre
skjutbygeln (3).
• Montera tillbaka kåpan med de medföljande skru-
varna (H).
Montera uppsamlingskorg
• Sätt gummistropparna över uppsamlingskorgens
ställ (bild 9)
• Häng på uppsamlingskorgen (7) på maskinen. Lyft
då på utkastluckan och häng fast uppsamlingskor-
gen (7) i hållarna som är avsedda för detta på ma-
skinen. (Bild 10)
Ställa in luftningsdjupet (bild 11)
Luftningsdjupet ställs in med djupinställningen (10) på
de båda framhjulen. Dra bort djupinställningen (10) li-
te uppåt, placera i önskat läge och låt haka fast i det
önskade läget.
Position
1
2
3
4
Ställa in luftningsvalsens djup
För att säkerställa problemfri drift och undvika skad-
or på luftningsvalsen så får valsen bara användas i
djupinställningen "3+4".
Byta valsen (bild 14, 15)
OBS! Du måste bära handskar!
Ta bort insexskruvarna och lyft valsen lite i denna än-
den. Dra ut valsen ur drivfyrkanten i pilriktningen. Skjut
in den nya valsen i pilriktningen i drivfyrkanten igen
och tryck sedan in den i hållaren. Valsen fixeras på
höljet igen med insexskruvarna.
8. Manövrering
För att förhindra att vertikalskäraren startar oönskat är
startbygeln (bild 1/pos.1) utrustad med ett tvåpunkts-
reglage (bild 1/pos. 2) som måste tryckas in innan man
kan trycka på startbygeln (bild 1/pos. 1). Om startby-
geln släpps stänger vertikalskäraren av sig.
Utför den här proceduren några gånger så att du är
säker på att din maskin fungerar som den ska.
www.scheppach.com
Luftningsvals Vertikalvals
X
X
-4
+4
-12
-8
-4
+4
