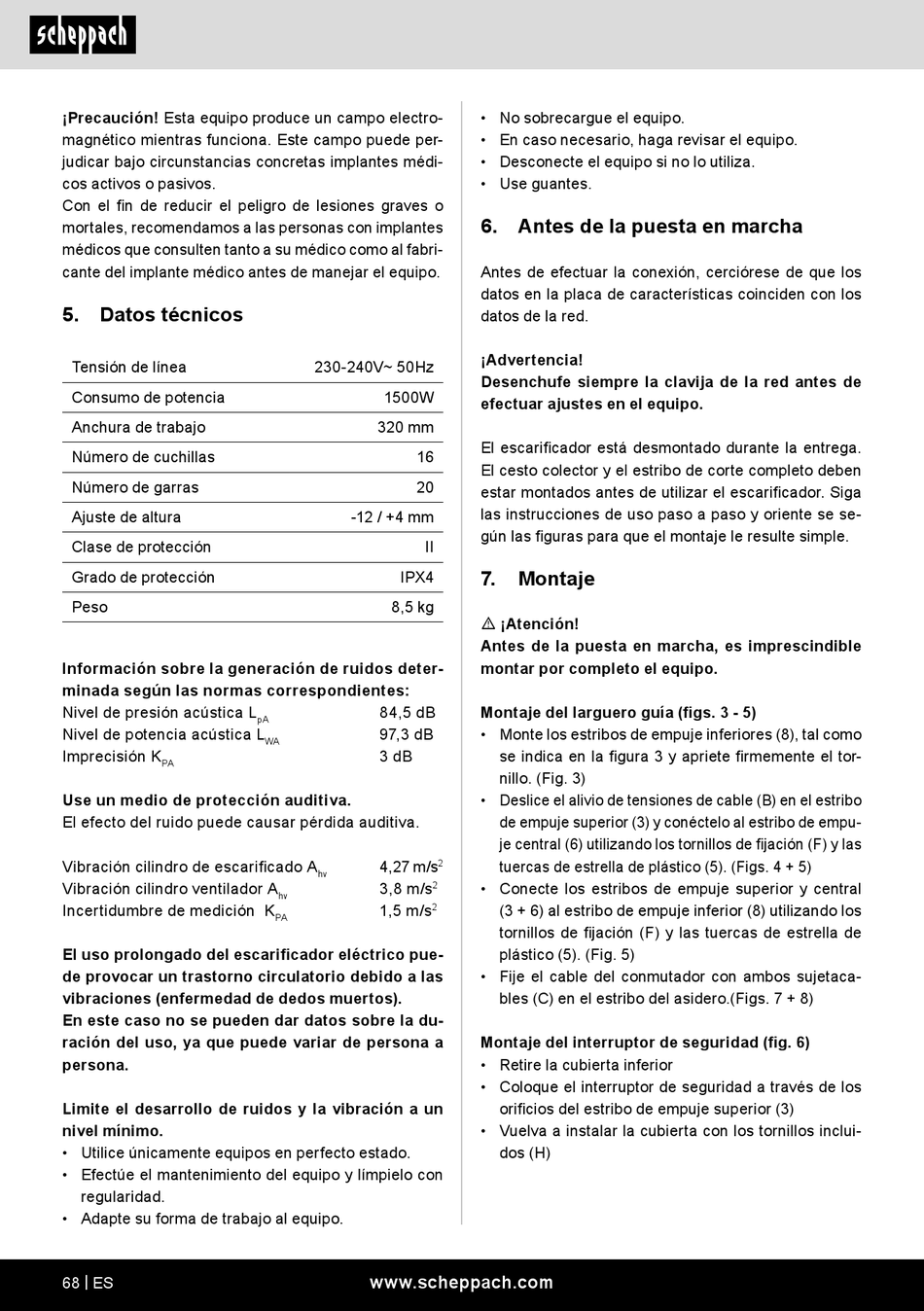

Scheppach SC32 Originalbetriebsanleitung Seite 68

¡Precaución! Esta equipo produce un campo electro-
magnético mientras funciona. Este campo puede per-
judicar bajo circunstancias concretas implantes médi-
cos activos o pasivos.
Con el fin de reducir el peligro de lesiones graves o
mortales, recomendamos a las personas con implantes
médicos que consulten tanto a su médico como al fabri-
cante del implante médico antes de manejar el equipo.
5. Datos técnicos
Tensión de línea
Consumo de potencia
Anchura de trabajo
Número de cuchillas
Número de garras
Ajuste de altura
Clase de protección
Grado de protección
Peso
Información sobre la generación de ruidos deter-
minada según las normas correspondientes:
Nivel de presión acústica L
Nivel de potencia acústica L
Imprecisión K
PA
Use un medio de protección auditiva.
El efecto del ruido puede causar pérdida auditiva.
Vibración cilindro de escarificado A
Vibración cilindro ventilador A
Incertidumbre de medición K
El uso prolongado del escarificador eléctrico pue-
de provocar un trastorno circulatorio debido a las
vibraciones (enfermedad de dedos muertos).
En este caso no se pueden dar datos sobre la du-
ración del uso, ya que puede variar de persona a
persona.
Limite el desarrollo de ruidos y la vibración a un
nivel mínimo.
• Utilice únicamente equipos en perfecto estado.
• Efectúe el mantenimiento del equipo y límpielo con
regularidad.
• Adapte su forma de trabajo al equipo.
68 | ES
230-240V~ 50Hz
1500W
320 mm
16
20
-12 / +4 mm
II
IPX4
8,5 kg
84,5 dB
pA
97,3 dB
WA
3 dB
4,27 m/s
hv
3,8 m/s
hv
1,5 m/s
PA
www.scheppach.com
• No sobrecargue el equipo.
• En caso necesario, haga revisar el equipo.
• Desconecte el equipo si no lo utiliza.
• Use guantes.
6. Antes de la puesta en marcha
Antes de efectuar la conexión, cerciórese de que los
datos en la placa de características coinciden con los
datos de la red.
¡Advertencia!
Desenchufe siempre la clavija de la red antes de
efectuar ajustes en el equipo.
El escarificador está desmontado durante la entrega.
El cesto colector y el estribo de corte completo deben
estar montados antes de utilizar el escarificador. Siga
las instrucciones de uso paso a paso y oriente se se-
gún las figuras para que el montaje le resulte simple.
7. Montaje
m ¡Atención!
Antes de la puesta en marcha, es imprescindible
montar por completo el equipo.
Montaje del larguero guía (figs. 3 - 5)
• Monte los estribos de empuje inferiores (8), tal como
se indica en la figura 3 y apriete firmemente el tor-
nillo. (Fig. 3)
• Deslice el alivio de tensiones de cable (B) en el estribo
de empuje superior (3) y conéctelo al estribo de empu-
je central (6) utilizando los tornillos de fijación (F) y las
tuercas de estrella de plástico (5). (Figs. 4 + 5)
2
• Conecte los estribos de empuje superior y central
2
(3 + 6) al estribo de empuje inferior (8) utilizando los
2
tornillos de fijación (F) y las tuercas de estrella de
plástico (5). (Fig. 5)
• Fije el cable del conmutador con ambos sujetaca-
bles (C) en el estribo del asidero.(Figs. 7 + 8)
Montaje del interruptor de seguridad (fig. 6)
• Retire la cubierta inferior
• Coloque el interruptor de seguridad a través de los
orificios del estribo de empuje superior (3)
• Vuelva a instalar la cubierta con los tornillos inclui-
dos (H)
