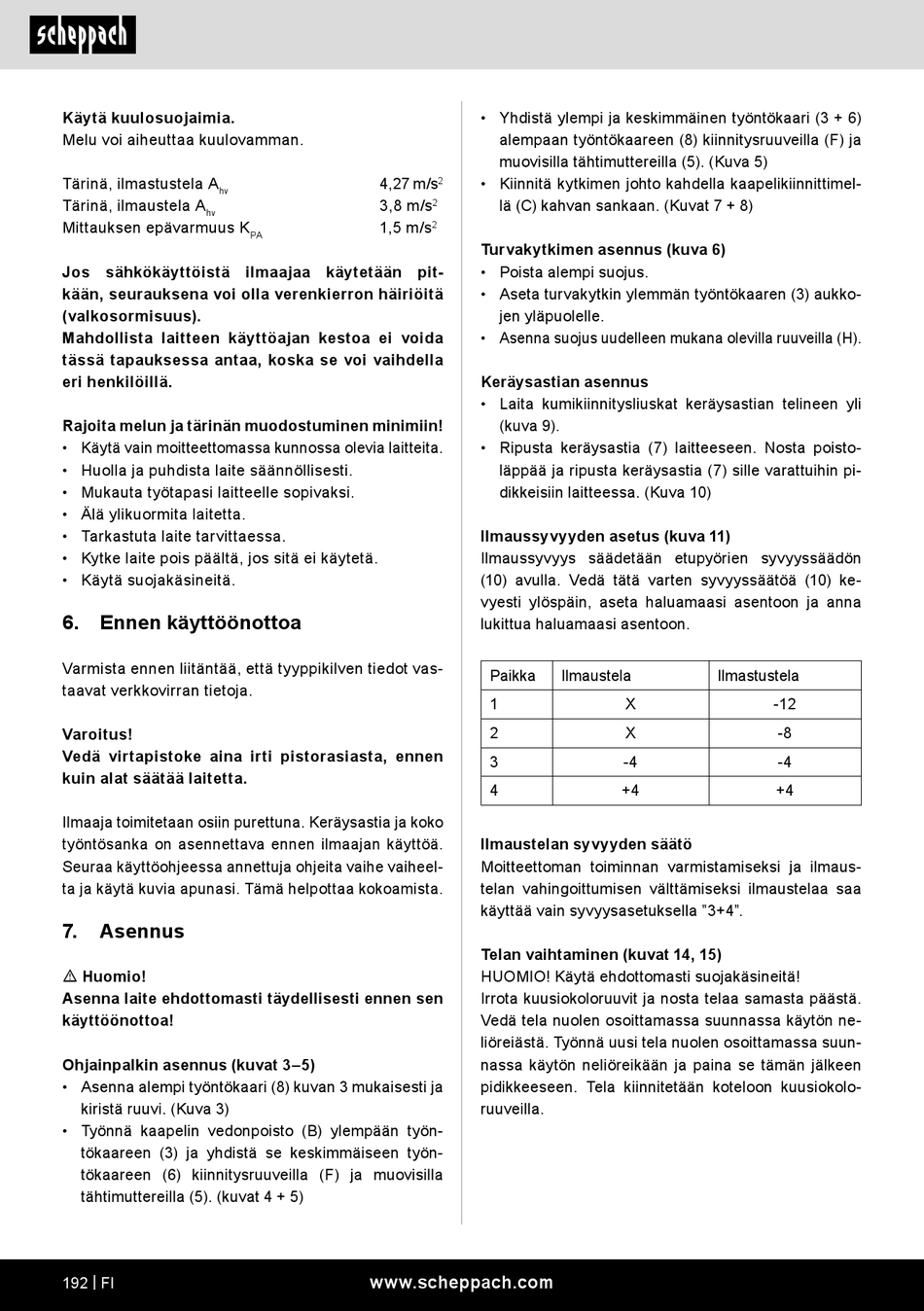

Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman.
Tärinä, ilmastustela A
hv
Tärinä, ilmaustela A
hv
Mittauksen epävarmuus K
Jos sähkökäyttöistä ilmaajaa käytetään pit-
kään, seurauksena voi olla verenkierron häiriöitä
(valkosormisuus).
Mahdollista laitteen käyttöajan kestoa ei voida
tässä tapauksessa antaa, koska se voi vaihdella
eri henkilöillä.
Rajoita melun ja tärinän muodostuminen minimiin!
• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
6. Ennen käyttöönottoa
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
Varoitus!
Vedä virtapistoke aina irti pistorasiasta, ennen
kuin alat säätää laitetta.
Ilmaaja toimitetaan osiin purettuna. Keräysastia ja koko
työntösanka on asennettava ennen ilmaajan käyttöä.
Seuraa käyttöohjeessa annettuja ohjeita vaihe vaiheel-
ta ja käytä kuvia apunasi. Tämä helpottaa kokoamista.
7.
Asennus
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
Ohjainpalkin asennus (kuvat 3–5)
• Asenna alempi työntökaari (8) kuvan 3 mukaisesti ja
kiristä ruuvi. (Kuva 3)
• Työnnä kaapelin vedonpoisto (B) ylempään työn-
tökaareen (3) ja yhdistä se keskimmäiseen työn-
tökaareen (6) kiinnitysruuveilla (F) ja muovisilla
tähtimuttereilla (5). (kuvat 4 + 5)
192 | FI
4,27 m/s
3,8 m/s
1,5 m/s
PA
www.scheppach.com
• Yhdistä ylempi ja keskimmäinen työntökaari (3 + 6)
alempaan työntökaareen (8) kiinnitysruuveilla (F) ja
muovisilla tähtimuttereilla (5). (Kuva 5)
• Kiinnitä kytkimen johto kahdella kaapelikiinnittimel-
2
lä (C) kahvan sankaan. (Kuvat 7 + 8)
2
2
Turvakytkimen asennus (kuva 6)
• Poista alempi suojus.
• Aseta turvakytkin ylemmän työntökaaren (3) aukko-
jen yläpuolelle.
• Asenna suojus uudelleen mukana olevilla ruuveilla (H).
Keräysastian asennus
• Laita kumikiinnitysliuskat keräysastian telineen yli
(kuva 9).
• Ripusta keräysastia (7) laitteeseen. Nosta poisto-
läppää ja ripusta keräysastia (7) sille varattuihin pi-
dikkeisiin laitteessa. (Kuva 10)
Ilmaussyvyyden asetus (kuva 11)
Ilmaussyvyys säädetään etupyörien syvyyssäädön
(10) avulla. Vedä tätä varten syvyyssäätöä (10) ke-
vyesti ylöspäin, aseta haluamaasi asentoon ja anna
lukittua haluamaasi asentoon.
Paikka
Ilmaustela
1
2
3
4
Ilmaustelan syvyyden säätö
Moitteettoman toiminnan varmistamiseksi ja ilmaus-
telan vahingoittumisen välttämiseksi ilmaustelaa saa
käyttää vain syvyysasetuksella "3+4".
Telan vaihtaminen (kuvat 14, 15)
HUOMIO! Käytä ehdottomasti suojakäsineitä!
Irrota kuusiokoloruuvit ja nosta telaa samasta päästä.
Vedä tela nuolen osoittamassa suunnassa käytön ne-
liöreiästä. Työnnä uusi tela nuolen osoittamassa suun-
nassa käytön neliöreikään ja paina se tämän jälkeen
pidikkeeseen. Tela kiinnitetään koteloon kuusiokolo-
ruuveilla.
Ilmastustela
X
-12
X
-8
-4
-4
+4
+4
