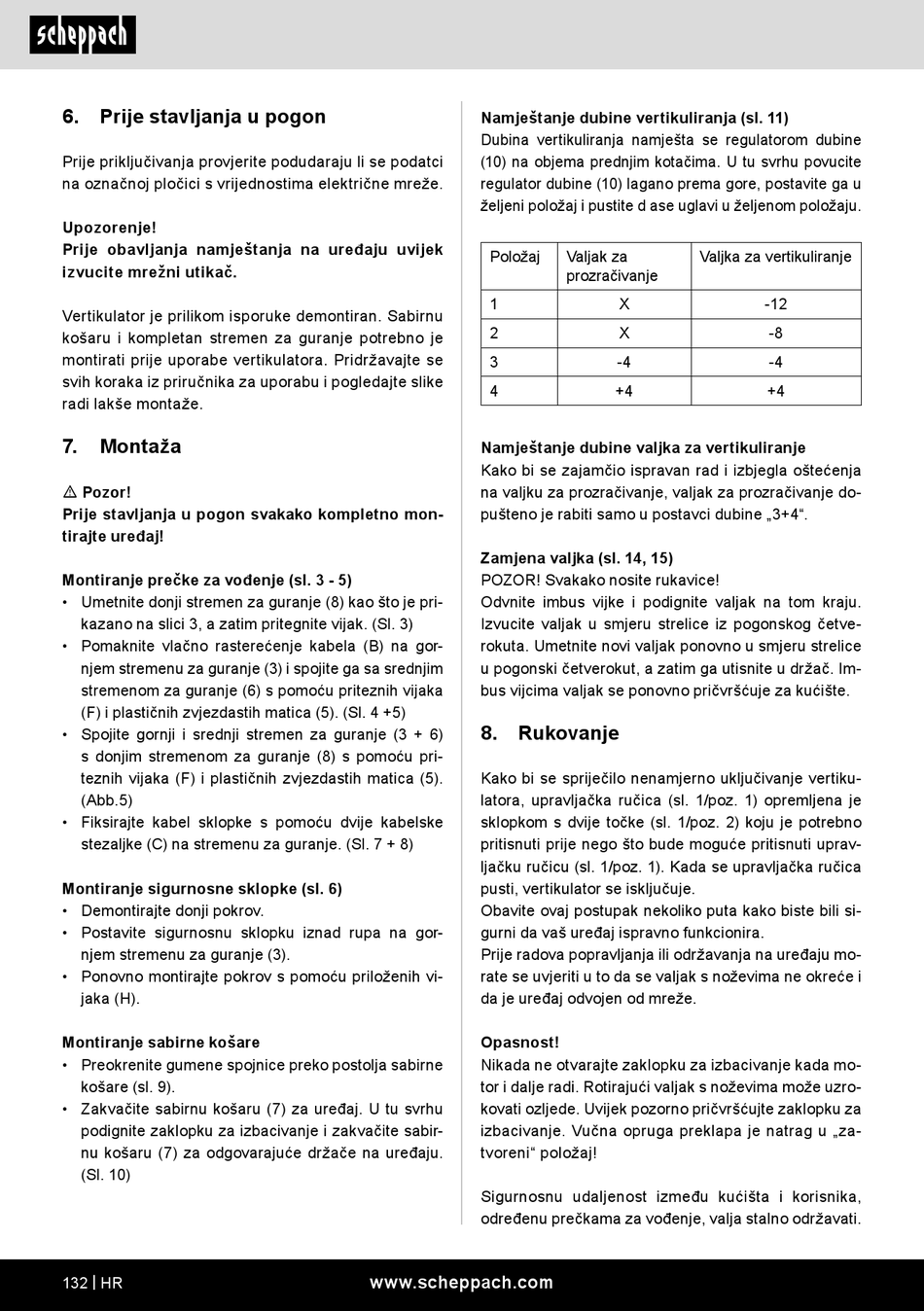

Scheppach SC32 Originalbetriebsanleitung Seite 132

6. Prije stavljanja u pogon
Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
Upozorenje!
Prije obavljanja namještanja na uređaju uvijek
izvucite mrežni utikač.
Vertikulator je prilikom isporuke demontiran. Sabirnu
košaru i kompletan stremen za guranje potrebno je
montirati prije uporabe vertikulatora. Pridržavajte se
svih koraka iz priručnika za uporabu i pogledajte slike
radi lakše montaže.
7. Montaža
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Montiranje prečke za vođenje (sl. 3 - 5)
• Umetnite donji stremen za guranje (8) kao što je pri-
kazano na slici 3, a zatim pritegnite vijak. (Sl. 3)
• Pomaknite vlačno rasterećenje kabela (B) na gor-
njem stremenu za guranje (3) i spojite ga sa srednjim
stremenom za guranje (6) s pomoću priteznih vijaka
(F) i plastičnih zvjezdastih matica (5). (Sl. 4 +5)
• Spojite gornji i srednji stremen za guranje (3 + 6)
s donjim stremenom za guranje (8) s pomoću pri-
teznih vijaka (F) i plastičnih zvjezdastih matica (5).
(Abb.5)
• Fiksirajte kabel sklopke s pomoću dvije kabelske
stezaljke (C) na stremenu za guranje. (Sl. 7 + 8)
Montiranje sigurnosne sklopke (sl. 6)
• Demontirajte donji pokrov.
• Postavite sigurnosnu sklopku iznad rupa na gor-
njem stremenu za guranje (3).
• Ponovno montirajte pokrov s pomoću priloženih vi-
jaka (H).
Montiranje sabirne košare
• Preokrenite gumene spojnice preko postolja sabirne
košare (sl. 9).
• Zakvačite sabirnu košaru (7) za uređaj. U tu svrhu
podignite zaklopku za izbacivanje i zakvačite sabir-
nu košaru (7) za odgovarajuće držače na uređaju.
(Sl. 10)
132 | HR
Namještanje dubine vertikuliranja (sl. 11)
Dubina vertikuliranja namješta se regulatorom dubine
(10) na objema prednjim kotačima. U tu svrhu povucite
regulator dubine (10) lagano prema gore, postavite ga u
željeni položaj i pustite d ase uglavi u željenom položaju.
Položaj
1
2
3
4
Namještanje dubine valjka za vertikuliranje
Kako bi se zajamčio ispravan rad i izbjegla oštećenja
na valjku za prozračivanje, valjak za prozračivanje do-
pušteno je rabiti samo u postavci dubine „3+4".
Zamjena valjka (sl. 14, 15)
POZOR! Svakako nosite rukavice!
Odvnite imbus vijke i podignite valjak na tom kraju.
Izvucite valjak u smjeru strelice iz pogonskog četve-
rokuta. Umetnite novi valjak ponovno u smjeru strelice
u pogonski četverokut, a zatim ga utisnite u držač. Im-
bus vijcima valjak se ponovno pričvršćuje za kućište.
8. Rukovanje
Kako bi se spriječilo nenamjerno uključivanje vertiku-
latora, upravljačka ručica (sl. 1/poz. 1) opremljena je
sklopkom s dvije točke (sl. 1/poz. 2) koju je potrebno
pritisnuti prije nego što bude moguće pritisnuti uprav-
ljačku ručicu (sl. 1/poz. 1). Kada se upravljačka ručica
pusti, vertikulator se isključuje.
Obavite ovaj postupak nekoliko puta kako biste bili si-
gurni da vaš uređaj ispravno funkcionira.
Prije radova popravljanja ili održavanja na uređaju mo-
rate se uvjeriti u to da se valjak s noževima ne okreće i
da je uređaj odvojen od mreže.
Opasnost!
Nikada ne otvarajte zaklopku za izbacivanje kada mo-
tor i dalje radi. Rotirajući valjak s noževima može uzro-
kovati ozljede. Uvijek pozorno pričvršćujte zaklopku za
izbacivanje. Vučna opruga preklapa je natrag u „za-
tvoreni" položaj!
Sigurnosnu udaljenost između kućišta i korisnika,
određenu prečkama za vođenje, valja stalno održavati.
www.scheppach.com
Valjak za Valjka za vertikuliranje
prozračivanje
X
X
-4
+4
-12
-8
-4
+4
