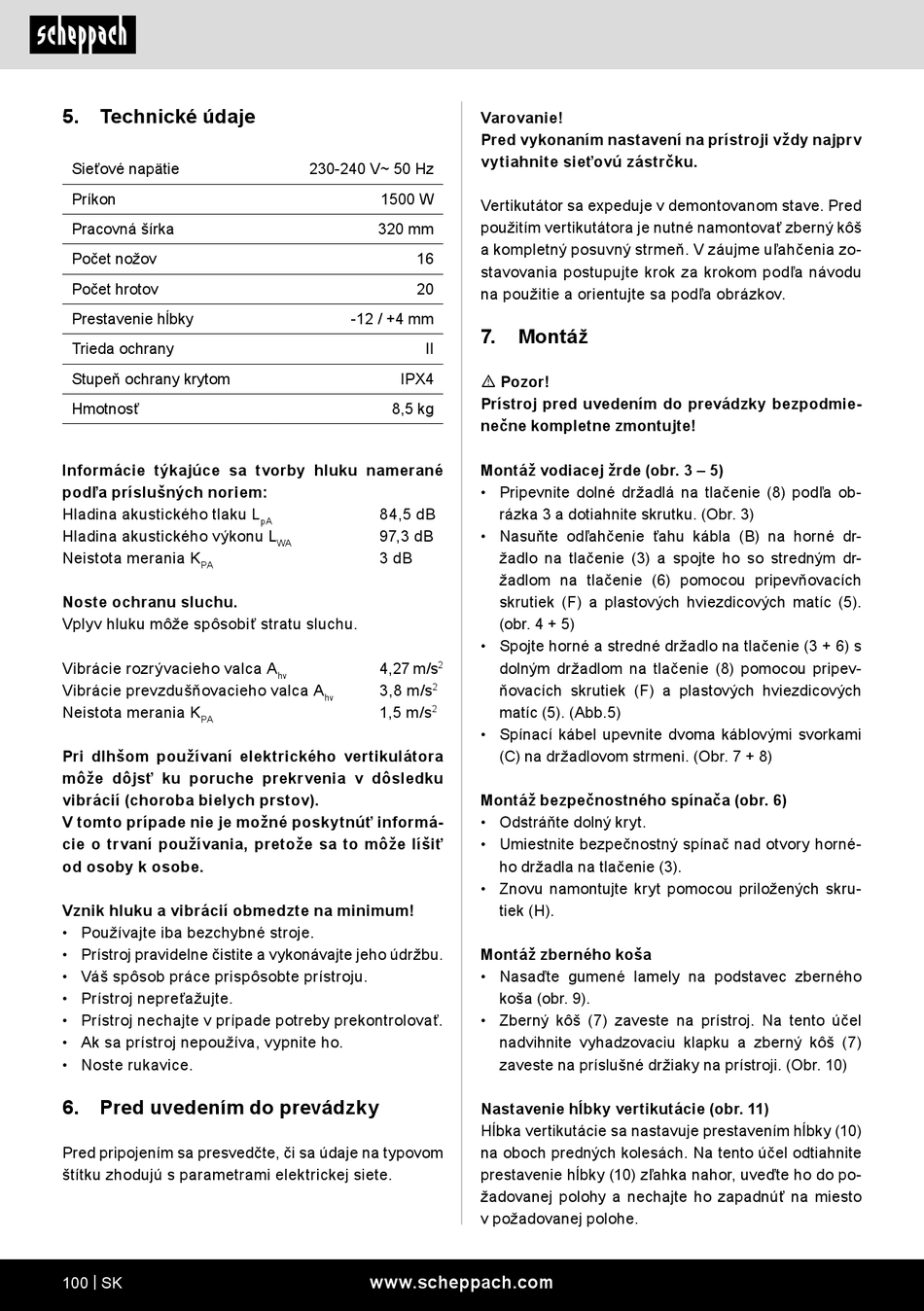

5. Technické údaje
Sieťové napätie
Príkon
Pracovná šírka
Počet nožov
Počet hrotov
Prestavenie hĺbky
Trieda ochrany
Stupeň ochrany krytom
Hmotnosť
Informácie týkajúce sa tvorby hluku namerané
podľa príslušných noriem:
Hladina akustického tlaku L
Hladina akustického výkonu L
Neistota merania K
PA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
Vibrácie rozrývacieho valca A
Vibrácie prevzdušňovacieho valca A
Neistota merania K
PA
Pri dlhšom používaní elektrického vertikulátora
môže dôjsť ku poruche prekrvenia v dôsledku
vibrácií (choroba bielych prstov).
V tomto prípade nie je možné poskytnúť informá-
cie o trvaní používania, pretože sa to môže líšiť
od osoby k osobe.
Vznik hluku a vibrácií obmedzte na minimum!
• Používajte iba bezchybné stroje.
• Prístroj pravidelne čistite a vykonávajte jeho údržbu.
• Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• Prístroj nechajte v prípade potreby prekontrolovať.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.
6. Pred uvedením do prevádzky
Pred pripojením sa presvedčte, či sa údaje na typovom
štítku zhodujú s parametrami elektrickej siete.
100 | SK
230-240 V~ 50 Hz
1500 W
320 mm
16
20
-12 / +4 mm
II
IPX4
8,5 kg
84,5 dB
pA
97,3 dB
WA
3 dB
4,27 m/s
hv
3,8 m/s
2
hv
1,5 m/s
2
www.scheppach.com
Varovanie!
Pred vykonaním nastavení na prístroji vždy najprv
vytiahnite sieťovú zástrčku.
Vertikutátor sa expeduje v demontovanom stave. Pred
použitím vertikutátora je nutné namontovať zberný kôš
a kompletný posuvný strmeň. V záujme uľahčenia zo-
stavovania postupujte krok za krokom podľa návodu
na použitie a orientujte sa podľa obrázkov.
7. Montáž
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Montáž vodiacej žrde (obr. 3 – 5)
• Pripevnite dolné držadlá na tlačenie (8) podľa ob-
rázka 3 a dotiahnite skrutku. (Obr. 3)
• Nasuňte odľahčenie ťahu kábla (B) na horné dr-
žadlo na tlačenie (3) a spojte ho so stredným dr-
žadlom na tlačenie (6) pomocou pripevňovacích
skrutiek (F) a plastových hviezdicových matíc (5).
(obr. 4 + 5)
• Spojte horné a stredné držadlo na tlačenie (3 + 6) s
dolným držadlom na tlačenie (8) pomocou pripev-
2
ňovacích skrutiek (F) a plastových hviezdicových
matíc (5). (Abb.5)
• Spínací kábel upevnite dvoma káblovými svorkami
(C) na držadlovom strmeni. (Obr. 7 + 8)
Montáž bezpečnostného spínača (obr. 6)
• Odstráňte dolný kryt.
• Umiestnite bezpečnostný spínač nad otvory horné-
ho držadla na tlačenie (3).
• Znovu namontujte kryt pomocou priložených skru-
tiek (H).
Montáž zberného koša
• Nasaďte gumené lamely na podstavec zberného
koša (obr. 9).
• Zberný kôš (7) zaveste na prístroj. Na tento účel
nadvihnite vyhadzovaciu klapku a zberný kôš (7)
zaveste na príslušné držiaky na prístroji. (Obr. 10)
Nastavenie hĺbky vertikutácie (obr. 11)
Hĺbka vertikutácie sa nastavuje prestavením hĺbky (10)
na oboch predných kolesách. Na tento účel odtiahnite
prestavenie hĺbky (10) zľahka nahor, uveďte ho do po-
žadovanej polohy a nechajte ho zapadnúť na miesto
v požadovanej polohe.
