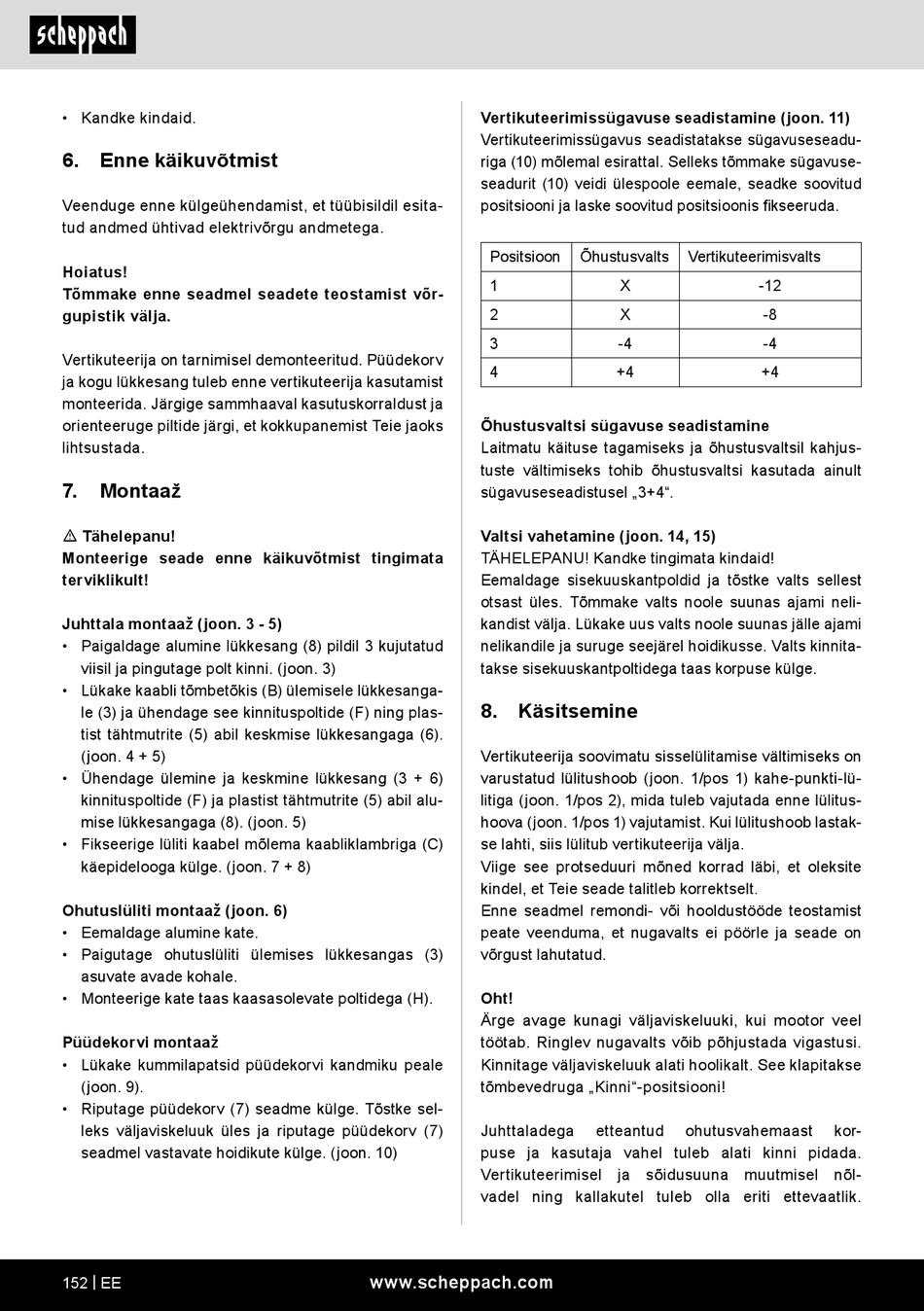

• Kandke kindaid.
6. Enne käikuvõtmist
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühtivad elektrivõrgu andmetega.
Hoiatus!
Tõmmake enne seadmel seadete teostamist võr-
gupistik välja.
Vertikuteerija on tarnimisel demonteeritud. Püüdekorv
ja kogu lükkesang tuleb enne vertikuteerija kasutamist
monteerida. Järgige sammhaaval kasutuskorraldust ja
orienteeruge piltide järgi, et kokkupanemist Teie jaoks
lihtsustada.
7. Montaaž
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Juhttala montaaž (joon. 3 - 5)
• Paigaldage alumine lükkesang (8) pildil 3 kujutatud
viisil ja pingutage polt kinni. (joon. 3)
• Lükake kaabli tõmbetõkis (B) ülemisele lükkesanga-
le (3) ja ühendage see kinnituspoltide (F) ning plas-
tist tähtmutrite (5) abil keskmise lükkesangaga (6).
(joon. 4 + 5)
• Ühendage ülemine ja keskmine lükkesang (3 + 6)
kinnituspoltide (F) ja plastist tähtmutrite (5) abil alu-
mise lükkesangaga (8). (joon. 5)
• Fikseerige lüliti kaabel mõlema kaabliklambriga (C)
käepidelooga külge. (joon. 7 + 8)
Ohutuslüliti montaaž (joon. 6)
• Eemaldage alumine kate.
• Paigutage ohutuslüliti ülemises lükkesangas (3)
asuvate avade kohale.
• Monteerige kate taas kaasasolevate poltidega (H).
Püüdekorvi montaaž
• Lükake kummilapatsid püüdekorvi kandmiku peale
(joon. 9).
• Riputage püüdekorv (7) seadme külge. Tõstke sel-
leks väljaviskeluuk üles ja riputage püüdekorv (7)
seadmel vastavate hoidikute külge. (joon. 10)
152 | EE
Vertikuteerimissügavuse seadistamine (joon. 11)
Vertikuteerimissügavus seadistatakse sügavuseseadu-
riga (10) mõlemal esirattal. Selleks tõmmake sügavuse-
seadurit (10) veidi ülespoole eemale, seadke soovitud
positsiooni ja laske soovitud positsioonis fikseeruda.
Positsioon
1
2
3
4
Õhustusvaltsi sügavuse seadistamine
Laitmatu käituse tagamiseks ja õhustusvaltsil kahjus-
tuste vältimiseks tohib õhustusvaltsi kasutada ainult
sügavuseseadistusel „3+4".
Valtsi vahetamine (joon. 14, 15)
TÄHELEPANU! Kandke tingimata kindaid!
Eemaldage sisekuuskantpoldid ja tõstke valts sellest
otsast üles. Tõmmake valts noole suunas ajami neli-
kandist välja. Lükake uus valts noole suunas jälle ajami
nelikandile ja suruge seejärel hoidikusse. Valts kinnita-
takse sisekuuskantpoltidega taas korpuse külge.
8. Käsitsemine
Vertikuteerija soovimatu sisselülitamise vältimiseks on
varustatud lülitushoob (joon. 1/pos 1) kahe-punkti-lü-
litiga (joon. 1/pos 2), mida tuleb vajutada enne lülitus-
hoova (joon. 1/pos 1) vajutamist. Kui lülitushoob lastak-
se lahti, siis lülitub vertikuteerija välja.
Viige see protseduuri mõned korrad läbi, et oleksite
kindel, et Teie seade talitleb korrektselt.
Enne seadmel remondi- või hooldustööde teostamist
peate veenduma, et nugavalts ei pöörle ja seade on
võrgust lahutatud.
Oht!
Ärge avage kunagi väljaviskeluuki, kui mootor veel
töötab. Ringlev nugavalts võib põhjustada vigastusi.
Kinnitage väljaviskeluuk alati hoolikalt. See klapitakse
tõmbevedruga „Kinni"-positsiooni!
Juhttaladega
puse ja kasutaja vahel tuleb alati kinni pidada.
Vertikuteerimisel ja sõidusuuna muutmisel nõl-
vadel ning kallakutel tuleb olla eriti ettevaatlik.
www.scheppach.com
Õhustusvalts Vertikuteerimisvalts
X
X
-4
+4
etteantud ohutusvahemaast
-12
-8
-4
+4
kor-
