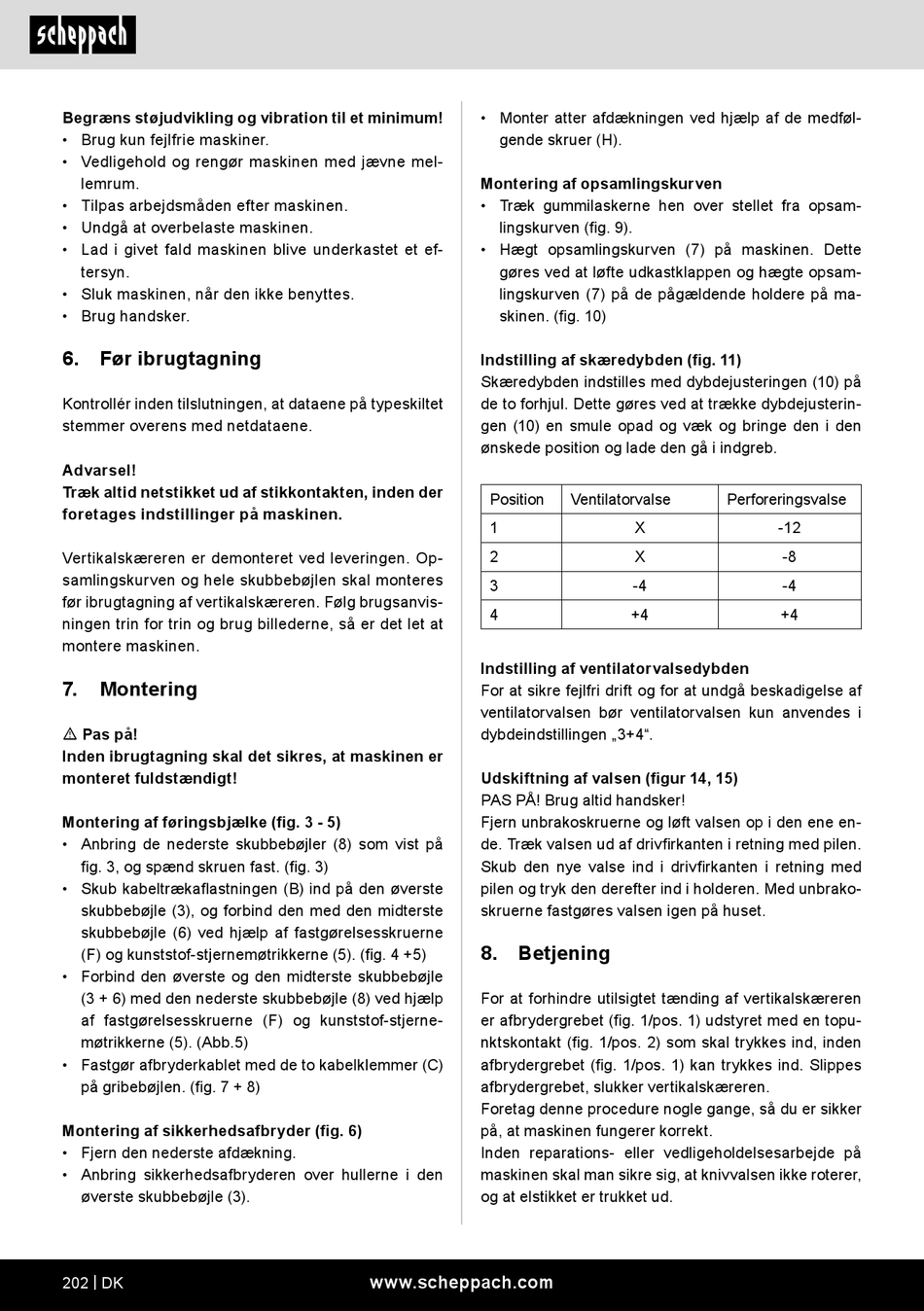

Begræns støjudvikling og vibration til et minimum!
• Brug kun fejlfrie maskiner.
• Vedligehold og rengør maskinen med jævne mel-
lemrum.
• Tilpas arbejdsmåden efter maskinen.
• Undgå at overbelaste maskinen.
• Lad i givet fald maskinen blive underkastet et ef-
tersyn.
• Sluk maskinen, når den ikke benyttes.
• Brug handsker.
6. Før ibrugtagning
Kontrollér inden tilslutningen, at dataene på typeskiltet
stemmer overens med netdataene.
Advarsel!
Træk altid netstikket ud af stikkontakten, inden der
foretages indstillinger på maskinen.
Vertikalskæreren er demonteret ved leveringen. Op-
samlingskurven og hele skubbebøjlen skal monteres
før ibrugtagning af vertikalskæreren. Følg brugsanvis-
ningen trin for trin og brug billederne, så er det let at
montere maskinen.
7. Montering
m Pas på!
Inden ibrugtagning skal det sikres, at maskinen er
monteret fuldstændigt!
Montering af føringsbjælke (fig. 3 - 5)
• Anbring de nederste skubbebøjler (8) som vist på
fig. 3, og spænd skruen fast. (fig. 3)
• Skub kabeltrækaflastningen (B) ind på den øverste
skubbebøjle (3), og forbind den med den midterste
skubbebøjle (6) ved hjælp af fastgørelsesskruerne
(F) og kunststof-stjernemøtrikkerne (5). (fig. 4 +5)
• Forbind den øverste og den midterste skubbebøjle
(3 + 6) med den nederste skubbebøjle (8) ved hjælp
af fastgørelsesskruerne (F) og kunststof-stjerne-
møtrikkerne (5). (Abb.5)
• Fastgør afbryderkablet med de to kabelklemmer (C)
på gribebøjlen. (fig. 7 + 8)
Montering af sikkerhedsafbryder (fig. 6)
• Fjern den nederste afdækning.
• Anbring sikkerhedsafbryderen over hullerne i den
øverste skubbebøjle (3).
202 | DK
• Monter atter afdækningen ved hjælp af de medføl-
gende skruer (H).
Montering af opsamlingskurven
• Træk gummilaskerne hen over stellet fra opsam-
lingskurven (fig. 9).
• Hægt opsamlingskurven (7) på maskinen. Dette
gøres ved at løfte udkastklappen og hægte opsam-
lingskurven (7) på de pågældende holdere på ma-
skinen. (fig. 10)
Indstilling af skæredybden (fig. 11)
Skæredybden indstilles med dybdejusteringen (10) på
de to forhjul. Dette gøres ved at trække dybdejusterin-
gen (10) en smule opad og væk og bringe den i den
ønskede position og lade den gå i indgreb.
Position
1
2
3
4
Indstilling af ventilatorvalsedybden
For at sikre fejlfri drift og for at undgå beskadigelse af
ventilatorvalsen bør ventilatorvalsen kun anvendes i
dybdeindstillingen „3+4".
Udskiftning af valsen (figur 14, 15)
PAS PÅ! Brug altid handsker!
Fjern unbrakoskruerne og løft valsen op i den ene en-
de. Træk valsen ud af drivfirkanten i retning med pilen.
Skub den nye valse ind i drivfirkanten i retning med
pilen og tryk den derefter ind i holderen. Med unbrako-
skruerne fastgøres valsen igen på huset.
8. Betjening
For at forhindre utilsigtet tænding af vertikalskæreren
er afbrydergrebet (fig. 1/pos. 1) udstyret med en topu-
nktskontakt (fig. 1/pos. 2) som skal trykkes ind, inden
afbrydergrebet (fig. 1/pos. 1) kan trykkes ind. Slippes
afbrydergrebet, slukker vertikalskæreren.
Foretag denne procedure nogle gange, så du er sikker
på, at maskinen fungerer korrekt.
Inden reparations- eller vedligeholdelsesarbejde på
maskinen skal man sikre sig, at knivvalsen ikke roterer,
og at elstikket er trukket ud.
www.scheppach.com
Ventilatorvalse Perforeringsvalse
X
X
-4
+4
-12
-8
-4
+4
