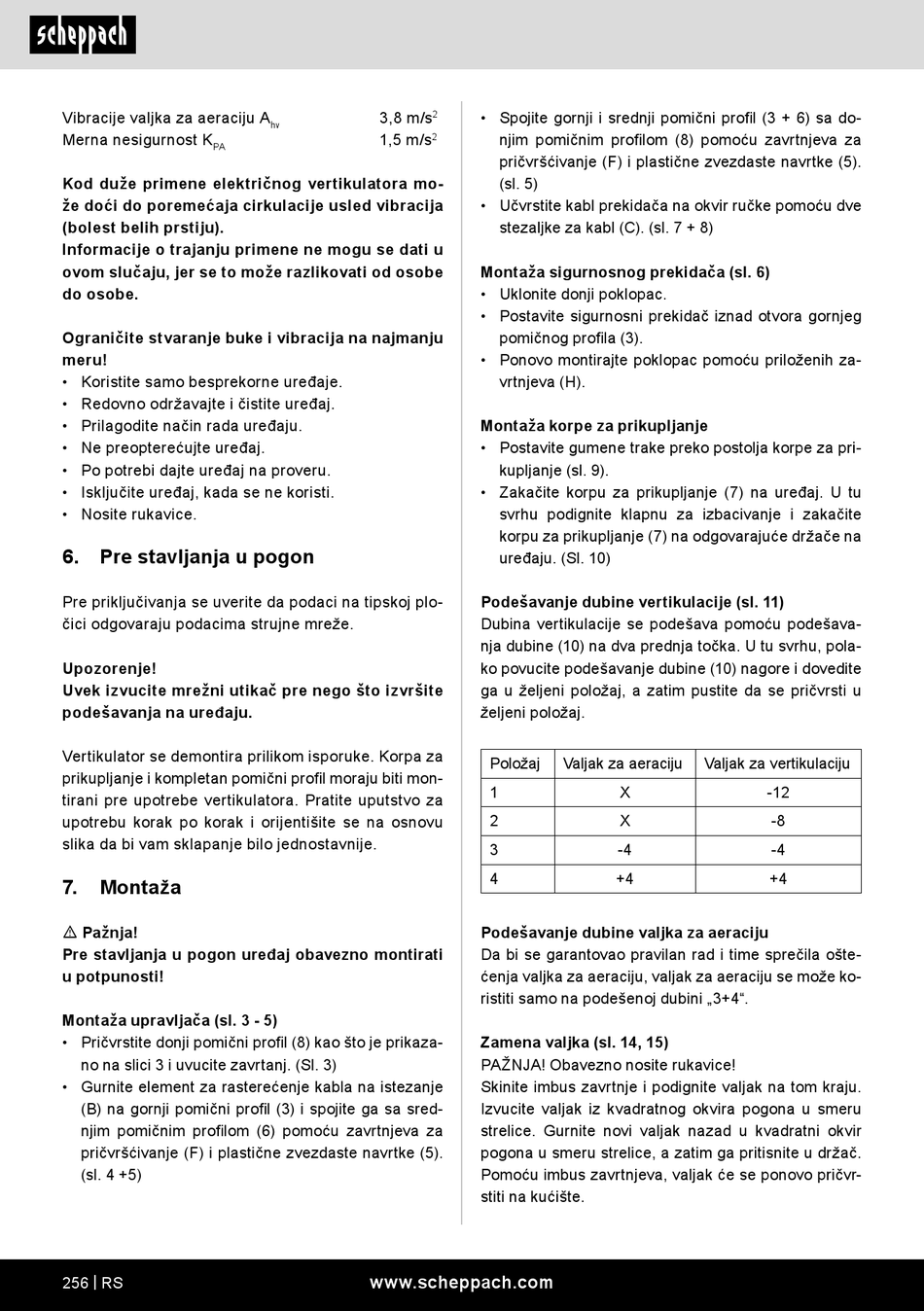

Vibracije valjka za aeraciju A
Merna nesigurnost K
PA
Kod duže primene električnog vertikulatora mo-
že doći do poremećaja cirkulacije usled vibracija
(bolest belih prstiju).
Informacije o trajanju primene ne mogu se dati u
ovom slučaju, jer se to može razlikovati od osobe
do osobe.
Ograničite stvaranje buke i vibracija na najmanju
meru!
• Koristite samo besprekorne uređaje.
• Redovno održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi dajte uređaj na proveru.
• Isključite uređaj, kada se ne koristi.
• Nosite rukavice.
6. Pre stavljanja u pogon
Pre priključivanja se uverite da podaci na tipskoj plo-
čici odgovaraju podacima strujne mreže.
Upozorenje!
Uvek izvucite mrežni utikač pre nego što izvršite
podešavanja na uređaju.
Vertikulator se demontira prilikom isporuke. Korpa za
prikupljanje i kompletan pomični profil moraju biti mon-
tirani pre upotrebe vertikulatora. Pratite uputstvo za
upotrebu korak po korak i orijentišite se na osnovu
slika da bi vam sklapanje bilo jednostavnije.
7. Montaža
m Pažnja!
Pre stavljanja u pogon uređaj obavezno montirati
u potpunosti!
Montaža upravljača (sl. 3 - 5)
• Pričvrstite donji pomični profil (8) kao što je prikaza-
no na slici 3 i uvucite zavrtanj. (Sl. 3)
• Gurnite element za rasterećenje kabla na istezanje
(B) na gornji pomični profil (3) i spojite ga sa sred-
njim pomičnim profilom (6) pomoću zavrtnjeva za
pričvršćivanje (F) i plastične zvezdaste navrtke (5).
(sl. 4 +5)
256 | RS
3,8 m/s
2
hv
1,5 m/s
2
www.scheppach.com
• Spojite gornji i srednji pomični profil (3 + 6) sa do-
njim pomičnim profilom (8) pomoću zavrtnjeva za
pričvršćivanje (F) i plastične zvezdaste navrtke (5).
(sl. 5)
• Učvrstite kabl prekidača na okvir ručke pomoću dve
stezaljke za kabl (C). (sl. 7 + 8)
Montaža sigurnosnog prekidača (sl. 6)
• Uklonite donji poklopac.
• Postavite sigurnosni prekidač iznad otvora gornjeg
pomičnog profila (3).
• Ponovo montirajte poklopac pomoću priloženih za-
vrtnjeva (H).
Montaža korpe za prikupljanje
• Postavite gumene trake preko postolja korpe za pri-
kupljanje (sl. 9).
• Zakačite korpu za prikupljanje (7) na uređaj. U tu
svrhu podignite klapnu za izbacivanje i zakačite
korpu za prikupljanje (7) na odgovarajuće držače na
uređaju. (Sl. 10)
Podešavanje dubine vertikulacije (sl. 11)
Dubina vertikulacije se podešava pomoću podešava-
nja dubine (10) na dva prednja točka. U tu svrhu, pola-
ko povucite podešavanje dubine (10) nagore i dovedite
ga u željeni položaj, a zatim pustite da se pričvrsti u
željeni položaj.
Položaj Valjak za aeraciju
1 X
2 X
3 -4
4 +4
Podešavanje dubine valjka za aeraciju
Da bi se garantovao pravilan rad i time sprečila ošte-
ćenja valjka za aeraciju, valjak za aeraciju se može ko-
ristiti samo na podešenoj dubini „3+4".
Zamena valjka (sl. 14, 15)
PAŽNJA! Obavezno nosite rukavice!
Skinite imbus zavrtnje i podignite valjak na tom kraju.
Izvucite valjak iz kvadratnog okvira pogona u smeru
strelice. Gurnite novi valjak nazad u kvadratni okvir
pogona u smeru strelice, a zatim ga pritisnite u držač.
Pomoću imbus zavrtnjeva, valjak će se ponovo pričvr-
stiti na kućište.
Valjak za vertikulaciju
-12
-8
-4
+4
