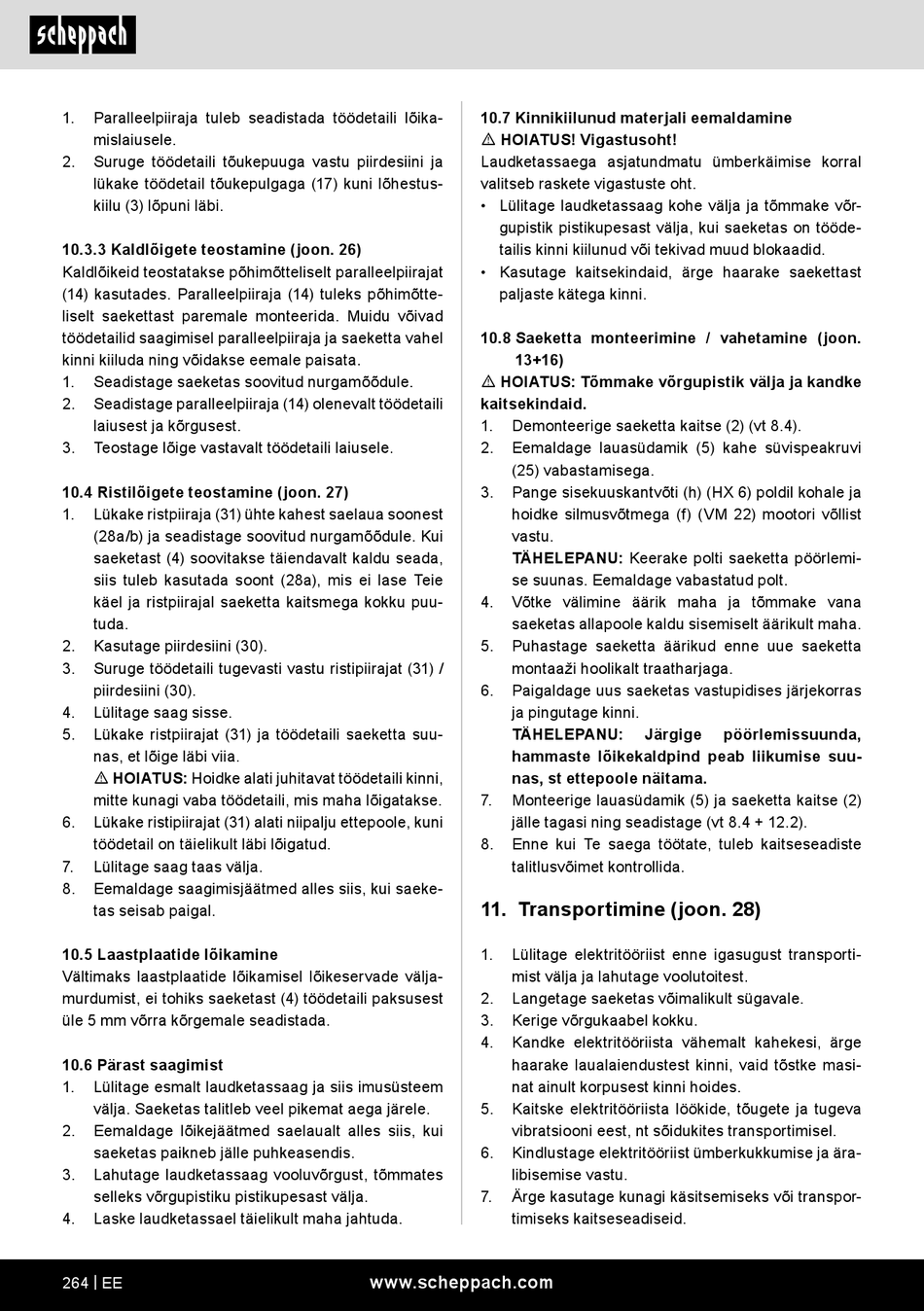

1. Paralleelpiiraja tuleb seadistada töödetaili lõika-
mislaiusele.
2. Suruge töödetaili tõukepuuga vastu piirdesiini ja
lükake töödetail tõukepulgaga (17) kuni lõhestus-
kiilu (3) lõpuni läbi.
10.3.3 Kaldlõigete teostamine (joon. 26)
Kaldlõikeid teostatakse põhimõtteliselt paralleelpiirajat
(14) kasutades. Paralleelpiiraja (14) tuleks põhimõtte-
liselt saekettast paremale monteerida. Muidu võivad
töödetailid saagimisel paralleelpiiraja ja saeketta vahel
kinni kiiluda ning võidakse eemale paisata.
1. Seadistage saeketas soovitud nurgamõõdule.
2. Seadistage paralleelpiiraja (14) olenevalt töödetaili
laiusest ja kõrgusest.
3. Teostage lõige vastavalt töödetaili laiusele.
10.4 Ristilõigete teostamine (joon. 27)
1. Lükake ristpiiraja (31) ühte kahest saelaua soonest
(28a/b) ja seadistage soovitud nurgamõõdule. Kui
saeketast (4) soovitakse täiendavalt kaldu seada,
siis tuleb kasutada soont (28a), mis ei lase Teie
käel ja ristpiirajal saeketta kaitsmega kokku puu-
tuda.
2. Kasutage piirdesiini (30).
3. Suruge töödetaili tugevasti vastu ristipiirajat (31) /
piirdesiini (30).
4. Lülitage saag sisse.
5. Lükake ristpiirajat (31) ja töödetaili saeketta suu-
nas, et lõige läbi viia.
m HOIATUS: Hoidke alati juhitavat töödetaili kinni,
mitte kunagi vaba töödetaili, mis maha lõigatakse.
6. Lükake ristipiirajat (31) alati niipalju ettepoole, kuni
töödetail on täielikult läbi lõigatud.
7. Lülitage saag taas välja.
8. Eemaldage saagimisjäätmed alles siis, kui saeke-
tas seisab paigal.
10.5 Laastplaatide lõikamine
Vältimaks laastplaatide lõikamisel lõikeservade välja-
murdumist, ei tohiks saeketast (4) töödetaili paksusest
üle 5 mm võrra kõrgemale seadistada.
10.6 Pärast saagimist
1. Lülitage esmalt laudketassaag ja siis imusüsteem
välja. Saeketas talitleb veel pikemat aega järele.
2. Eemaldage lõikejäätmed saelaualt alles siis, kui
saeketas paikneb jälle puhkeasendis.
3. Lahutage laudketassaag vooluvõrgust, tõmmates
selleks võrgupistiku pistikupesast välja.
4. Laske laudketassael täielikult maha jahtuda.
264 | EE
10.7 Kinnikiilunud materjali eemaldamine
m HOIATUS! Vigastusoht!
Laudketassaega asjatundmatu ümberkäimise korral
valitseb raskete vigastuste oht.
• Lülitage laudketassaag kohe välja ja tõmmake võr-
gupistik pistikupesast välja, kui saeketas on tööde-
tailis kinni kiilunud või tekivad muud blokaadid.
• Kasutage kaitsekindaid, ärge haarake saekettast
paljaste kätega kinni.
10.8 Saeketta monteerimine / vahetamine (joon.
13+16)
m HOIATUS: Tõmmake võrgupistik välja ja kandke
kaitsekindaid.
1. Demonteerige saeketta kaitse (2) (vt 8.4).
2. Eemaldage lauasüdamik (5) kahe süvispeakruvi
(25) vabastamisega.
3. Pange sisekuuskantvõti (h) (HX 6) poldil kohale ja
hoidke silmusvõtmega (f) (VM 22) mootori võllist
vastu.
TÄHELEPANU: Keerake polti saeketta pöörlemi-
se suunas. Eemaldage vabastatud polt.
4. Võtke välimine äärik maha ja tõmmake vana
saeketas allapoole kaldu sisemiselt äärikult maha.
5. Puhastage saeketta äärikud enne uue saeketta
montaaži hoolikalt traatharjaga.
6. Paigaldage uus saeketas vastupidises järjekorras
ja pingutage kinni.
TÄHELEPANU:
hammaste lõikekaldpind peab liikumise suu-
nas, st ettepoole näitama.
7. Monteerige lauasüdamik (5) ja saeketta kaitse (2)
jälle tagasi ning seadistage (vt 8.4 + 12.2).
8. Enne kui Te saega töötate, tuleb kaitseseadiste
talitlusvõimet kontrollida.
11. Transportimine (joon. 28)
1. Lülitage elektritööriist enne igasugust transporti-
mist välja ja lahutage voolutoitest.
2. Langetage saeketas võimalikult sügavale.
3. Kerige võrgukaabel kokku.
4. Kandke elektritööriista vähemalt kahekesi, ärge
haarake laualaiendustest kinni, vaid tõstke masi-
nat ainult korpusest kinni hoides.
5. Kaitske elektritööriista löökide, tõugete ja tugeva
vibratsiooni eest, nt sõidukites transportimisel.
6. Kindlustage elektritööriist ümberkukkumise ja ära-
libisemise vastu.
7. Ärge kasutage kunagi käsitsemiseks või transpor-
timiseks kaitseseadiseid.
www.scheppach.com
Järgige pöörlemissuunda,
