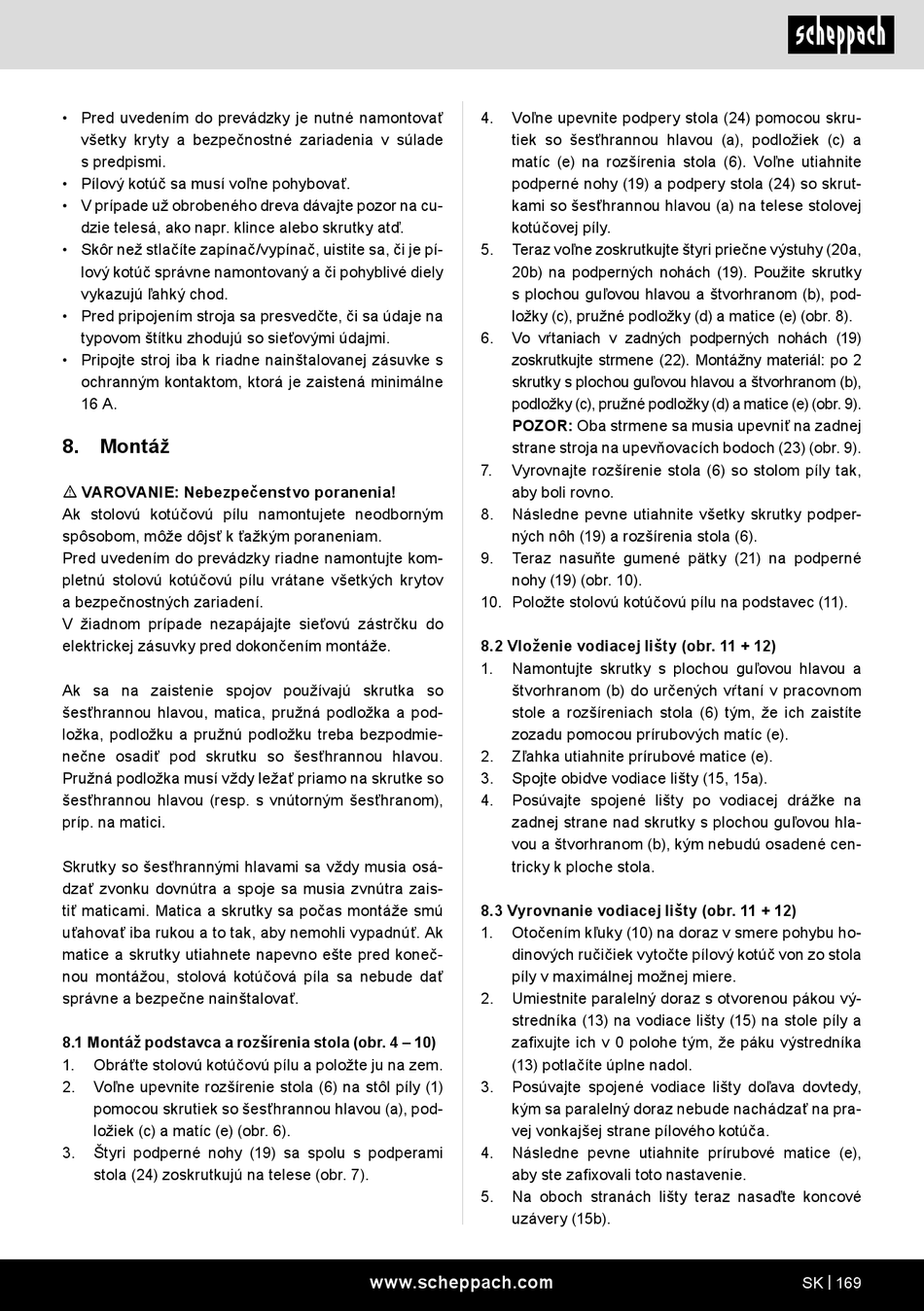

Scheppach HS110 Originalbetriebsanleitung Seite 169

• Pred uvedením do prevádzky je nutné namontovať
všetky kryty a bezpečnostné zariadenia v súlade
s predpismi.
• Pílový kotúč sa musí voľne pohybovať.
• V prípade už obrobeného dreva dávajte pozor na cu-
dzie telesá, ako napr. klince alebo skrutky atď.
• Skôr než stlačíte zapínač/vypínač, uistite sa, či je pí-
lový kotúč správne namontovaný a či pohyblivé diely
vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na
typovom štítku zhodujú so sieťovými údajmi.
• Pripojte stroj iba k riadne nainštalovanej zásuvke s
ochranným kontaktom, ktorá je zaistená minimálne
16 A.
8. Montáž
m VAROVANIE: Nebezpečenstvo poranenia!
Ak stolovú kotúčovú pílu namontujete neodborným
spôsobom, môže dôjsť k ťažkým poraneniam.
Pred uvedením do prevádzky riadne namontujte kom-
pletnú stolovú kotúčovú pílu vrátane všetkých krytov
a bezpečnostných zariadení.
V žiadnom prípade nezapájajte sieťovú zástrčku do
elektrickej zásuvky pred dokončením montáže.
Ak sa na zaistenie spojov používajú skrutka so
šesťhrannou hlavou, matica, pružná podložka a pod-
ložka, podložku a pružnú podložku treba bezpodmie-
nečne osadiť pod skrutku so šesťhrannou hlavou.
Pružná podložka musí vždy ležať priamo na skrutke so
šesťhrannou hlavou (resp. s vnútorným šesťhranom),
príp. na matici.
Skrutky so šesťhrannými hlavami sa vždy musia osá-
dzať zvonku dovnútra a spoje sa musia zvnútra zais-
tiť maticami. Matica a skrutky sa počas montáže smú
uťahovať iba rukou a to tak, aby nemohli vypadnúť. Ak
matice a skrutky utiahnete napevno ešte pred koneč-
nou montážou, stolová kotúčová píla sa nebude dať
správne a bezpečne nainštalovať.
8.1 Montáž podstavca a rozšírenia stola (obr. 4 – 10)
1. Obráťte stolovú kotúčovú pílu a položte ju na zem.
2. Voľne upevnite rozšírenie stola (6) na stôl píly (1)
pomocou skrutiek so šesťhrannou hlavou (a), pod-
ložiek (c) a matíc (e) (obr. 6).
3. Štyri podperné nohy (19) sa spolu s podperami
stola (24) zoskrutkujú na telese (obr. 7).
4. Voľne upevnite podpery stola (24) pomocou skru-
tiek so šesťhrannou hlavou (a), podložiek (c) a
matíc (e) na rozšírenia stola (6). Voľne utiahnite
podperné nohy (19) a podpery stola (24) so skrut-
kami so šesťhrannou hlavou (a) na telese stolovej
kotúčovej píly.
5. Teraz voľne zoskrutkujte štyri priečne výstuhy (20a,
20b) na podperných nohách (19). Použite skrutky
s plochou guľovou hlavou a štvorhranom (b), pod-
ložky (c), pružné podložky (d) a matice (e) (obr. 8).
6. Vo vŕtaniach v zadných podperných nohách (19)
zoskrutkujte strmene (22). Montážny materiál: po 2
skrutky s plochou guľovou hlavou a štvorhranom (b),
podložky (c), pružné podložky (d) a matice (e) (obr. 9).
POZOR: Oba strmene sa musia upevniť na zadnej
strane stroja na upevňovacích bodoch (23) (obr. 9).
7. Vyrovnajte rozšírenie stola (6) so stolom píly tak,
aby boli rovno.
8. Následne pevne utiahnite všetky skrutky podper-
ných nôh (19) a rozšírenia stola (6).
9. Teraz nasuňte gumené pätky (21) na podperné
nohy (19) (obr. 10).
10. Položte stolovú kotúčovú pílu na podstavec (11).
8.2 Vloženie vodiacej lišty (obr. 11 + 12)
1. Namontujte skrutky s plochou guľovou hlavou a
štvorhranom (b) do určených vŕtaní v pracovnom
stole a rozšíreniach stola (6) tým, že ich zaistíte
zozadu pomocou prírubových matíc (e).
2. Zľahka utiahnite prírubové matice (e).
3. Spojte obidve vodiace lišty (15, 15a).
4. Posúvajte spojené lišty po vodiacej drážke na
zadnej strane nad skrutky s plochou guľovou hla-
vou a štvorhranom (b), kým nebudú osadené cen-
tricky k ploche stola.
8.3 Vyrovnanie vodiacej lišty (obr. 11 + 12)
1. Otočením kľuky (10) na doraz v smere pohybu ho-
dinových ručičiek vytočte pílový kotúč von zo stola
píly v maximálnej možnej miere.
2. Umiestnite paralelný doraz s otvorenou pákou vý-
stredníka (13) na vodiace lišty (15) na stole píly a
zafixujte ich v 0 polohe tým, že páku výstredníka
(13) potlačíte úplne nadol.
3. Posúvajte spojené vodiace lišty doľava dovtedy,
kým sa paralelný doraz nebude nachádzať na pra-
vej vonkajšej strane pílového kotúča.
4. Následne pevne utiahnite prírubové matice (e),
aby ste zafixovali toto nastavenie.
5. Na oboch stranách lišty teraz nasaďte koncové
uzávery (15b).
