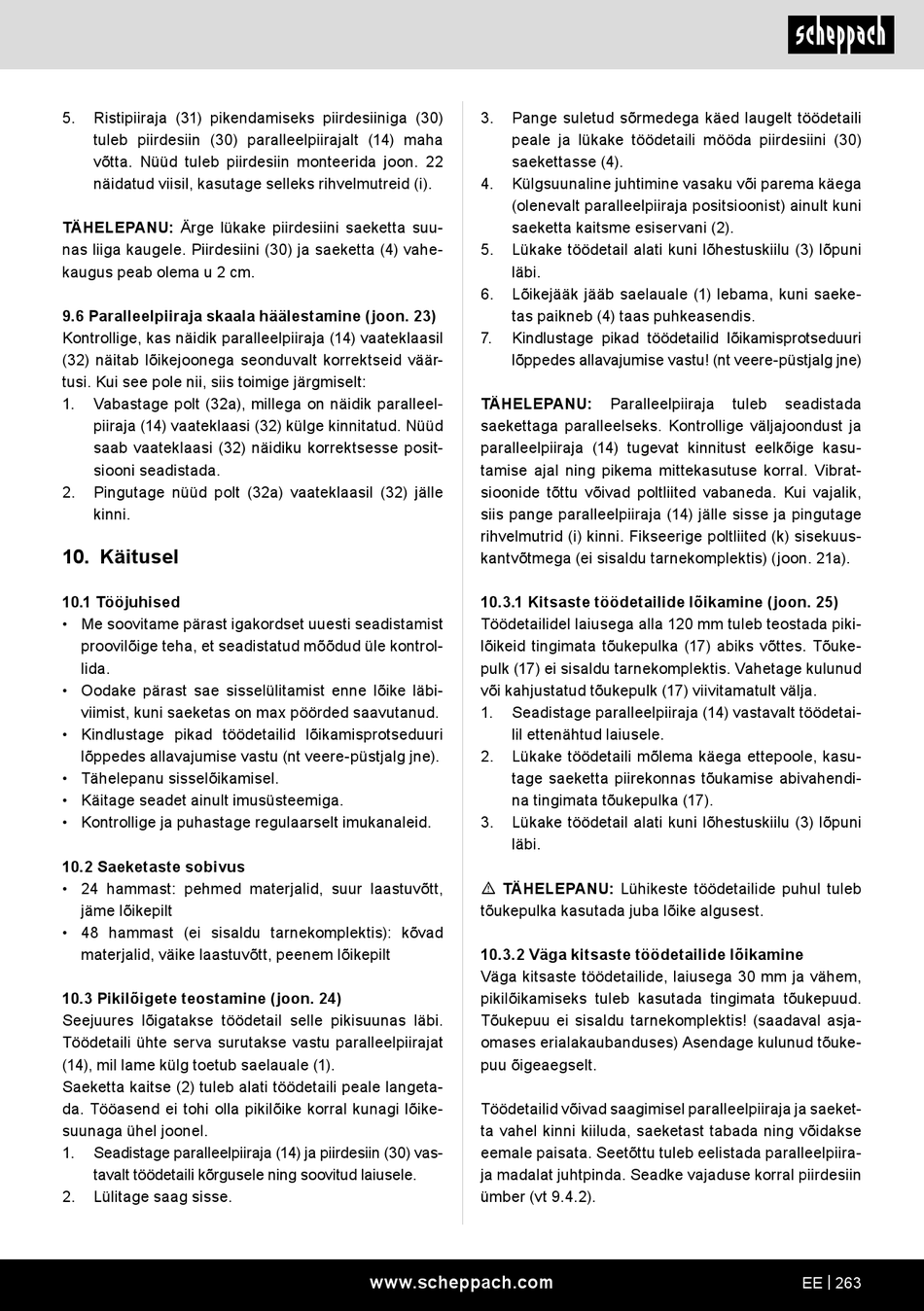

5. Ristipiiraja (31) pikendamiseks piirdesiiniga (30)
tuleb piirdesiin (30) paralleelpiirajalt (14) maha
võtta. Nüüd tuleb piirdesiin monteerida joon. 22
näidatud viisil, kasutage selleks rihvelmutreid (i).
TÄHELEPANU: Ärge lükake piirdesiini saeketta suu-
nas liiga kaugele. Piirdesiini (30) ja saeketta (4) vahe-
kaugus peab olema u 2 cm.
9.6 Paralleelpiiraja skaala häälestamine (joon. 23)
Kontrollige, kas näidik paralleelpiiraja (14) vaateklaasil
(32) näitab lõikejoonega seonduvalt korrektseid väär-
tusi. Kui see pole nii, siis toimige järgmiselt:
1. Vabastage polt (32a), millega on näidik paralleel-
piiraja (14) vaateklaasi (32) külge kinnitatud. Nüüd
saab vaateklaasi (32) näidiku korrektsesse posit-
siooni seadistada.
2. Pingutage nüüd polt (32a) vaateklaasil (32) jälle
kinni.
10. Käitusel
10.1 Tööjuhised
• Me soovitame pärast igakordset uuesti seadistamist
proovilõige teha, et seadistatud mõõdud üle kontrol-
lida.
• Oodake pärast sae sisselülitamist enne lõike läbi-
viimist, kuni saeketas on max pöörded saavutanud.
• Kindlustage pikad töödetailid lõikamisprotseduuri
lõppedes allavajumise vastu (nt veere-püstjalg jne).
• Tähelepanu sisselõikamisel.
• Käitage seadet ainult imusüsteemiga.
• Kontrollige ja puhastage regulaarselt imukanaleid.
10.2 Saeketaste sobivus
• 24 hammast: pehmed materjalid, suur laastuvõtt,
jäme lõikepilt
• 48 hammast (ei sisaldu tarnekomplektis): kõvad
materjalid, väike laastuvõtt, peenem lõikepilt
10.3 Pikilõigete teostamine (joon. 24)
Seejuures lõigatakse töödetail selle pikisuunas läbi.
Töödetaili ühte serva surutakse vastu paralleelpiirajat
(14), mil lame külg toetub saelauale (1).
Saeketta kaitse (2) tuleb alati töödetaili peale langeta-
da. Tööasend ei tohi olla pikilõike korral kunagi lõike-
suunaga ühel joonel.
1. Seadistage paralleelpiiraja (14) ja piirdesiin (30) vas-
tavalt töödetaili kõrgusele ning soovitud laiusele.
2. Lülitage saag sisse.
3. Pange suletud sõrmedega käed laugelt töödetaili
peale ja lükake töödetaili mööda piirdesiini (30)
saekettasse (4).
4. Külgsuunaline juhtimine vasaku või parema käega
(olenevalt paralleelpiiraja positsioonist) ainult kuni
saeketta kaitsme esiservani (2).
5. Lükake töödetail alati kuni lõhestuskiilu (3) lõpuni
läbi.
6. Lõikejääk jääb saelauale (1) lebama, kuni saeke-
tas paikneb (4) taas puhkeasendis.
7. Kindlustage pikad töödetailid lõikamisprotseduuri
lõppedes allavajumise vastu! (nt veere-püstjalg jne)
TÄHELEPANU:
saekettaga paralleelseks. Kontrollige väljajoondust ja
paralleelpiiraja (14) tugevat kinnitust eelkõige kasu-
tamise ajal ning pikema mittekasutuse korral. Vibrat-
sioonide tõttu võivad poltliited vabaneda. Kui vajalik,
siis pange paralleelpiiraja (14) jälle sisse ja pingutage
rihvelmutrid (i) kinni. Fikseerige poltliited (k) sisekuus-
kantvõtmega (ei sisaldu tarnekomplektis) (joon. 21a).
10.3.1 Kitsaste töödetailide lõikamine (joon. 25)
Töödetailidel laiusega alla 120 mm tuleb teostada piki-
lõikeid tingimata tõukepulka (17) abiks võttes. Tõuke-
pulk (17) ei sisaldu tarnekomplektis. Vahetage kulunud
või kahjustatud tõukepulk (17) viivitamatult välja.
1. Seadistage paralleelpiiraja (14) vastavalt töödetai-
lil ettenähtud laiusele.
2. Lükake töödetaili mõlema käega ettepoole, kasu-
tage saeketta piirekonnas tõukamise abivahendi-
na tingimata tõukepulka (17).
3. Lükake töödetail alati kuni lõhestuskiilu (3) lõpuni
läbi.
m TÄHELEPANU: Lühikeste töödetailide puhul tuleb
tõukepulka kasutada juba lõike algusest.
10.3.2 Väga kitsaste töödetailide lõikamine
Väga kitsaste töödetailide, laiusega 30 mm ja vähem,
pikilõikamiseks tuleb kasutada tingimata tõukepuud.
Tõukepuu ei sisaldu tarnekomplektis! (saadaval asja-
omases erialakaubanduses) Asendage kulunud tõuke-
puu õigeaegselt.
Töödetailid võivad saagimisel paralleelpiiraja ja saeket-
ta vahel kinni kiiluda, saeketast tabada ning võidakse
eemale paisata. Seetõttu tuleb eelistada paralleelpiira-
ja madalat juhtpinda. Seadke vajaduse korral piirdesiin
ümber (vt 9.4.2).
www.scheppach.com
Paralleelpiiraja tuleb seadistada
