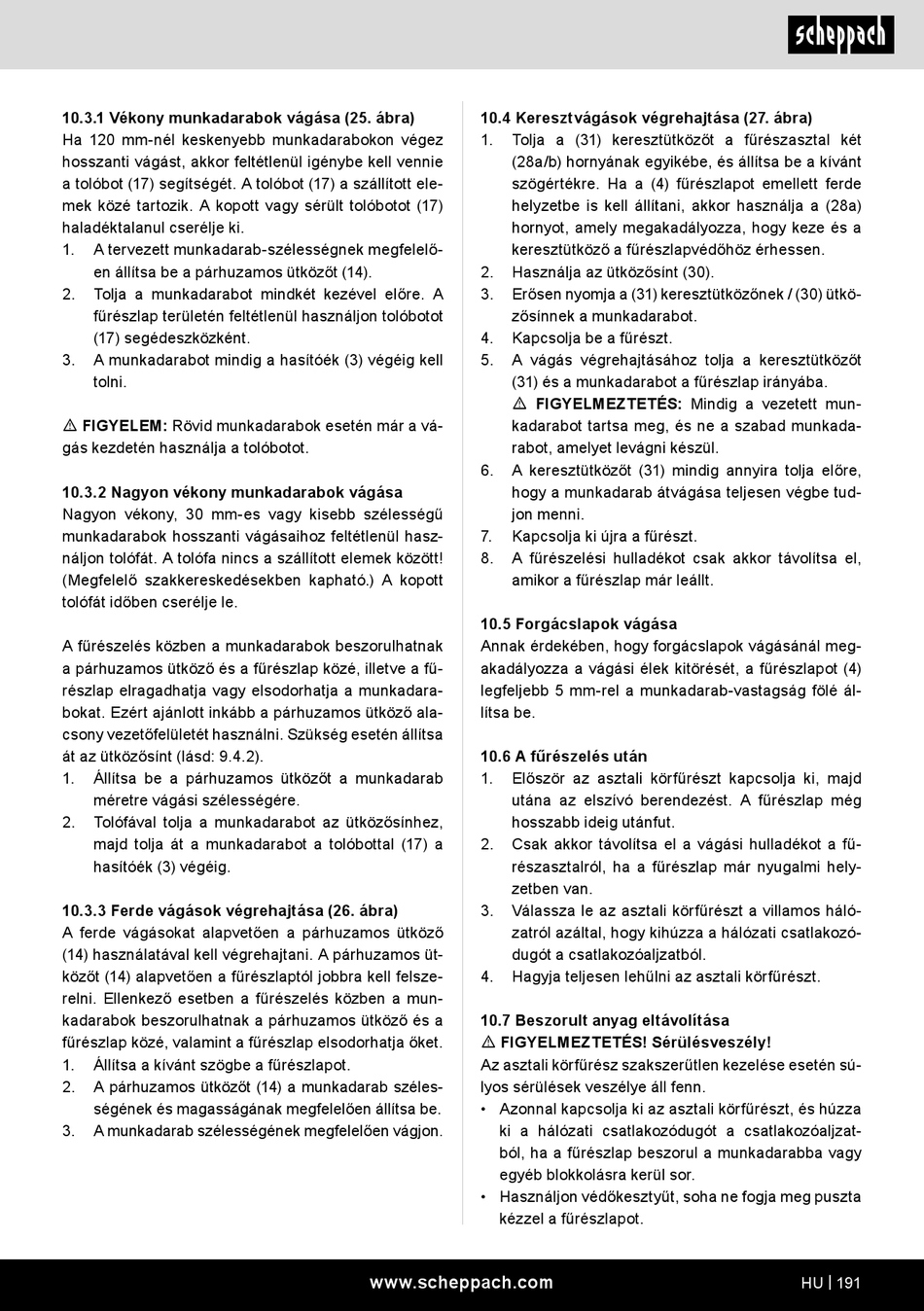

Scheppach HS110 Originalbetriebsanleitung Seite 191

10.3.1 Vékony munkadarabok vágása (25. ábra)
Ha 120 mm-nél keskenyebb munkadarabokon végez
hosszanti vágást, akkor feltétlenül igénybe kell vennie
a tolóbot (17) segítségét. A tolóbot (17) a szállított ele-
mek közé tartozik. A kopott vagy sérült tolóbotot (17)
haladéktalanul cserélje ki.
1. A tervezett munkadarab-szélességnek megfelelő-
en állítsa be a párhuzamos ütközőt (14).
2. Tolja a munkadarabot mindkét kezével előre. A
fűrészlap területén feltétlenül használjon tolóbotot
(17) segédeszközként.
3. A munkadarabot mindig a hasítóék (3) végéig kell
tolni.
m FIGYELEM: Rövid munkadarabok esetén már a vá-
gás kezdetén használja a tolóbotot.
10.3.2 Nagyon vékony munkadarabok vágása
Nagyon vékony, 30 mm-es vagy kisebb szélességű
munkadarabok hosszanti vágásaihoz feltétlenül hasz-
náljon tolófát. A tolófa nincs a szállított elemek között!
(Megfelelő szakkereskedésekben kapható.) A kopott
tolófát időben cserélje le.
A fűrészelés közben a munkadarabok beszorulhatnak
a párhuzamos ütköző és a fűrészlap közé, illetve a fű-
részlap elragadhatja vagy elsodorhatja a munkadara-
bokat. Ezért ajánlott inkább a párhuzamos ütköző ala-
csony vezetőfelületét használni. Szükség esetén állítsa
át az ütközősínt (lásd: 9.4.2).
1. Állítsa be a párhuzamos ütközőt a munkadarab
méretre vágási szélességére.
2. Tolófával tolja a munkadarabot az ütközősínhez,
majd tolja át a munkadarabot a tolóbottal (17) a
hasítóék (3) végéig.
10.3.3 Ferde vágások végrehajtása (26. ábra)
A ferde vágásokat alapvetően a párhuzamos ütköző
(14) használatával kell végrehajtani. A párhuzamos üt-
közőt (14) alapvetően a fűrészlaptól jobbra kell felsze-
relni. Ellenkező esetben a fűrészelés közben a mun-
kadarabok beszorulhatnak a párhuzamos ütköző és a
fűrészlap közé, valamint a fűrészlap elsodorhatja őket.
1. Állítsa a kívánt szögbe a fűrészlapot.
2. A párhuzamos ütközőt (14) a munkadarab széles-
ségének és magasságának megfelelően állítsa be.
3. A munkadarab szélességének megfelelően vágjon.
10.4 Keresztvágások végrehajtása (27. ábra)
1. Tolja a (31) keresztütközőt a fűrészasztal két
(28a/b) hornyának egyikébe, és állítsa be a kívánt
szögértékre. Ha a (4) fűrészlapot emellett ferde
helyzetbe is kell állítani, akkor használja a (28a)
hornyot, amely megakadályozza, hogy keze és a
keresztütköző a fűrészlapvédőhöz érhessen.
2. Használja az ütközősínt (30).
3. Erősen nyomja a (31) keresztütközőnek / (30) ütkö-
zősínnek a munkadarabot.
4. Kapcsolja be a fűrészt.
5. A vágás végrehajtásához tolja a keresztütközőt
(31) és a munkadarabot a fűrészlap irányába.
m FIGYELMEZTETÉS: Mindig a vezetett mun-
kadarabot tartsa meg, és ne a szabad munkada-
rabot, amelyet levágni készül.
6. A keresztütközőt (31) mindig annyira tolja előre,
hogy a munkadarab átvágása teljesen végbe tud-
jon menni.
7. Kapcsolja ki újra a fűrészt.
8. A fűrészelési hulladékot csak akkor távolítsa el,
amikor a fűrészlap már leállt.
10.5 Forgácslapok vágása
Annak érdekében, hogy forgácslapok vágásánál meg-
akadályozza a vágási élek kitörését, a fűrészlapot (4)
legfeljebb 5 mm-rel a munkadarab-vastagság fölé ál-
lítsa be.
10.6 A fűrészelés után
1. Először az asztali körfűrészt kapcsolja ki, majd
utána az elszívó berendezést. A fűrészlap még
hosszabb ideig utánfut.
2. Csak akkor távolítsa el a vágási hulladékot a fű-
részasztalról, ha a fűrészlap már nyugalmi hely-
zetben van.
3. Válassza le az asztali körfűrészt a villamos háló-
zatról azáltal, hogy kihúzza a hálózati csatlakozó-
dugót a csatlakozóaljzatból.
4. Hagyja teljesen lehűlni az asztali körfűrészt.
10.7 Beszorult anyag eltávolítása
m FIGYELMEZTETÉS! Sérülésveszély!
Az asztali körfűrész szakszerűtlen kezelése esetén sú-
lyos sérülések veszélye áll fenn.
• Azonnal kapcsolja ki az asztali körfűrészt, és húzza
ki a hálózati csatlakozódugót a csatlakozóaljzat-
ból, ha a fűrészlap beszorul a munkadarabba vagy
egyéb blokkolásra kerül sor.
• Használjon védőkesztyűt, soha ne fogja meg puszta
kézzel a fűrészlapot.
www.scheppach.com HU | 191
