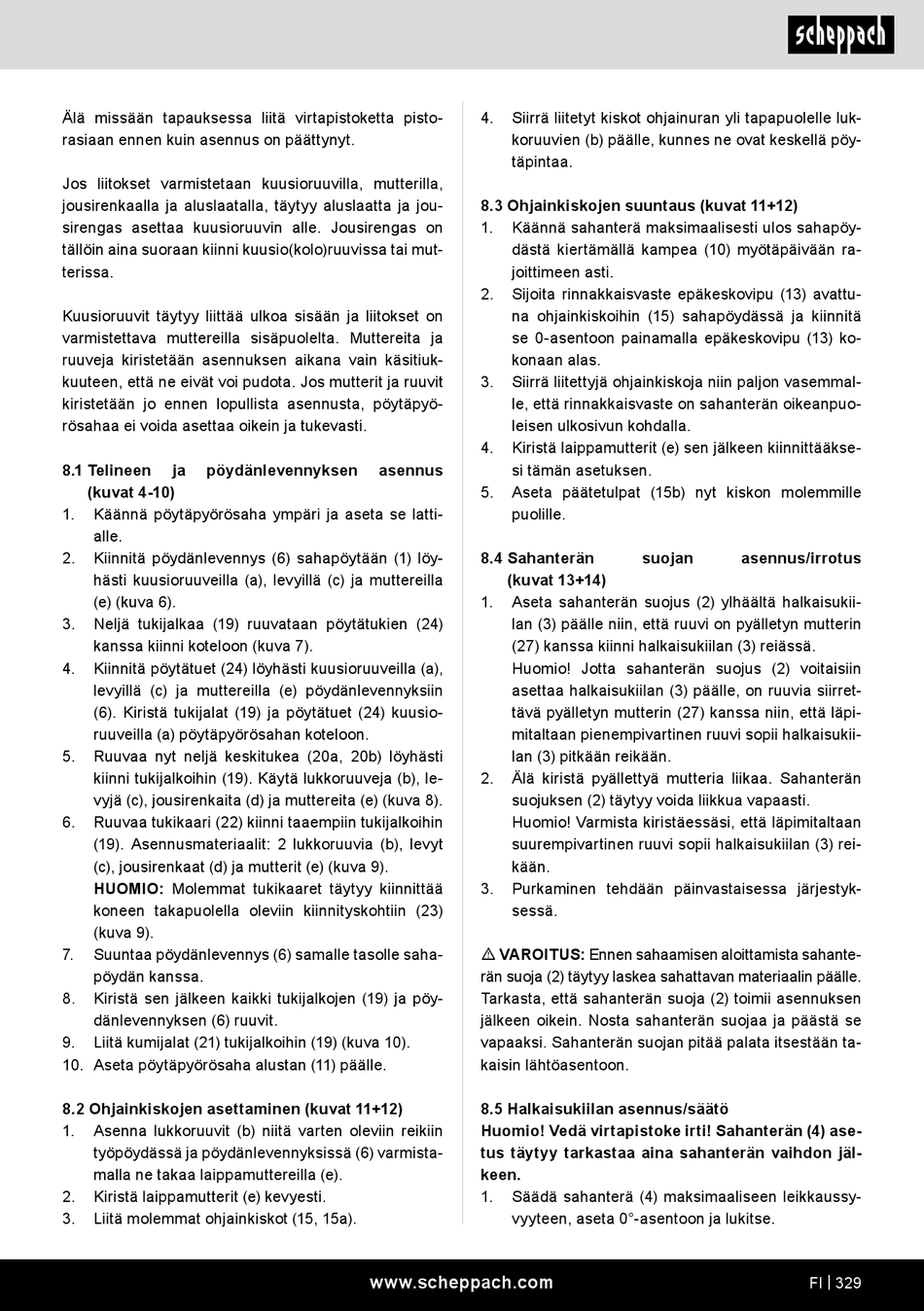

Scheppach HS110 Originalbetriebsanleitung Seite 329

Älä missään tapauksessa liitä virtapistoketta pisto-
rasiaan ennen kuin asennus on päättynyt.
Jos liitokset varmistetaan kuusioruuvilla, mutterilla,
jousirenkaalla ja aluslaatalla, täytyy aluslaatta ja jou-
sirengas asettaa kuusioruuvin alle. Jousirengas on
tällöin aina suoraan kiinni kuusio(kolo)ruuvissa tai mut-
terissa.
Kuusioruuvit täytyy liittää ulkoa sisään ja liitokset on
varmistettava muttereilla sisäpuolelta. Muttereita ja
ruuveja kiristetään asennuksen aikana vain käsitiuk-
kuuteen, että ne eivät voi pudota. Jos mutterit ja ruuvit
kiristetään jo ennen lopullista asennusta, pöytäpyö-
rösahaa ei voida asettaa oikein ja tukevasti.
8.1 Telineen ja pöydänlevennyksen
(kuvat 4-10)
1. Käännä pöytäpyörösaha ympäri ja aseta se latti-
alle.
2. Kiinnitä pöydänlevennys (6) sahapöytään (1) löy-
hästi kuusioruuveilla (a), levyillä (c) ja muttereilla
(e) (kuva 6).
3. Neljä tukijalkaa (19) ruuvataan pöytätukien (24)
kanssa kiinni koteloon (kuva 7).
4. Kiinnitä pöytätuet (24) löyhästi kuusioruuveilla (a),
levyillä (c) ja muttereilla (e) pöydänlevennyksiin
(6). Kiristä tukijalat (19) ja pöytätuet (24) kuusio-
ruuveilla (a) pöytäpyörösahan koteloon.
5. Ruuvaa nyt neljä keskitukea (20a, 20b) löyhästi
kiinni tukijalkoihin (19). Käytä lukkoruuveja (b), le-
vyjä (c), jousirenkaita (d) ja muttereita (e) (kuva 8).
6. Ruuvaa tukikaari (22) kiinni taaempiin tukijalkoihin
(19). Asennusmateriaalit: 2 lukkoruuvia (b), levyt
(c), jousirenkaat (d) ja mutterit (e) (kuva 9).
HUOMIO: Molemmat tukikaaret täytyy kiinnittää
koneen takapuolella oleviin kiinnityskohtiin (23)
(kuva 9).
7. Suuntaa pöydänlevennys (6) samalle tasolle saha-
pöydän kanssa.
8. Kiristä sen jälkeen kaikki tukijalkojen (19) ja pöy-
dänlevennyksen (6) ruuvit.
9. Liitä kumijalat (21) tukijalkoihin (19) (kuva 10).
10. Aseta pöytäpyörösaha alustan (11) päälle.
8.2 Ohjainkiskojen asettaminen (kuvat 11+12)
1. Asenna lukkoruuvit (b) niitä varten oleviin reikiin
työpöydässä ja pöydänlevennyksissä (6) varmista-
malla ne takaa laippamuttereilla (e).
2. Kiristä laippamutterit (e) kevyesti.
3. Liitä molemmat ohjainkiskot (15, 15a).
4. Siirrä liitetyt kiskot ohjainuran yli tapapuolelle luk-
koruuvien (b) päälle, kunnes ne ovat keskellä pöy-
täpintaa.
8.3 Ohjainkiskojen suuntaus (kuvat 11+12)
1. Käännä sahanterä maksimaalisesti ulos sahapöy-
dästä kiertämällä kampea (10) myötäpäivään ra-
joittimeen asti.
2. Sijoita rinnakkaisvaste epäkeskovipu (13) avattu-
na ohjainkiskoihin (15) sahapöydässä ja kiinnitä
se 0-asentoon painamalla epäkeskovipu (13) ko-
konaan alas.
3. Siirrä liitettyjä ohjainkiskoja niin paljon vasemmal-
le, että rinnakkaisvaste on sahanterän oikeanpuo-
leisen ulkosivun kohdalla.
4. Kiristä laippamutterit (e) sen jälkeen kiinnittääkse-
asennus si tämän asetuksen.
5. Aseta päätetulpat (15b) nyt kiskon molemmille
puolille.
8.4 Sahanterän
(kuvat 13+14)
1. Aseta sahanterän suojus (2) ylhäältä halkaisukii-
lan (3) päälle niin, että ruuvi on pyälletyn mutterin
(27) kanssa kiinni halkaisukiilan (3) reiässä.
Huomio! Jotta sahanterän suojus (2) voitaisiin
asettaa halkaisukiilan (3) päälle, on ruuvia siirret-
tävä pyälletyn mutterin (27) kanssa niin, että läpi-
mitaltaan pienempivartinen ruuvi sopii halkaisukii-
lan (3) pitkään reikään.
2. Älä kiristä pyällettyä mutteria liikaa. Sahanterän
suojuksen (2) täytyy voida liikkua vapaasti.
Huomio! Varmista kiristäessäsi, että läpimitaltaan
suurempivartinen ruuvi sopii halkaisukiilan (3) rei-
kään.
3. Purkaminen tehdään päinvastaisessa järjestyk-
sessä.
m VAROITUS: Ennen sahaamisen aloittamista sahante-
rän suoja (2) täytyy laskea sahattavan materiaalin päälle.
Tarkasta, että sahanterän suoja (2) toimii asennuksen
jälkeen oikein. Nosta sahanterän suojaa ja päästä se
vapaaksi. Sahanterän suojan pitää palata itsestään ta-
kaisin lähtöasentoon.
8.5 Halkaisukiilan asennus/säätö
Huomio! Vedä virtapistoke irti! Sahanterän (4) ase-
tus täytyy tarkastaa aina sahanterän vaihdon jäl-
keen.
1. Säädä sahanterä (4) maksimaaliseen leikkaussy-
vyyteen, aseta 0°-asentoon ja lukitse.
