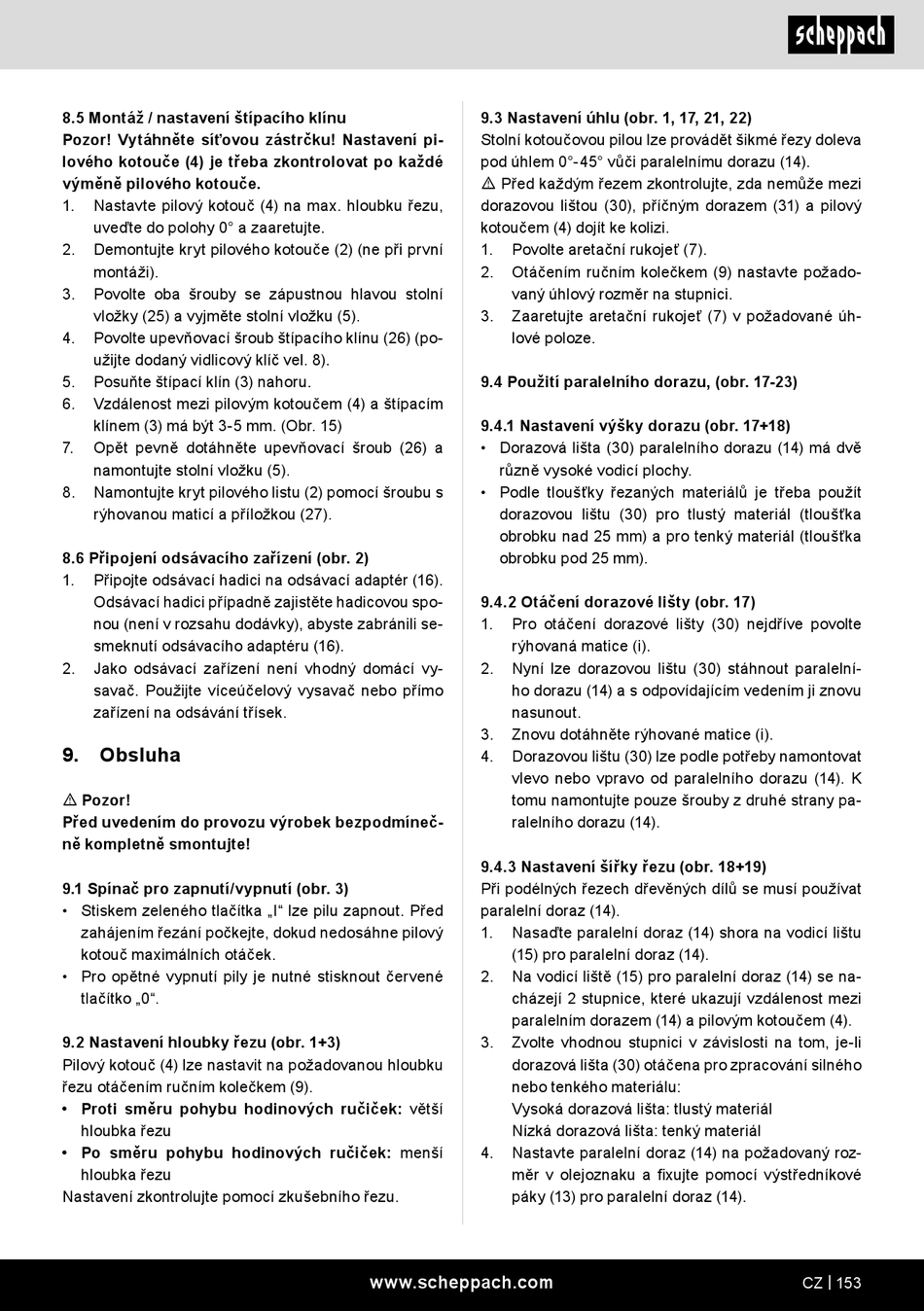

8.5 Montáž / nastavení štípacího klínu
Pozor! Vytáhněte síťovou zástrčku! Nastavení pi-
lového kotouče (4) je třeba zkontrolovat po každé
výměně pilového kotouče.
1.
Nastavte pilový kotouč (4) na max. hloubku řezu,
uveďte do polohy 0° a zaaretujte.
2.
Demontujte kryt pilového kotouče (2) (ne při první
montáži).
3.
Povolte oba šrouby se zápustnou hlavou stolní
vložky (25) a vyjměte stolní vložku (5).
4.
Povolte upevňovací šroub štípacího klínu (26) (po-
užijte dodaný vidlicový klíč vel. 8).
5.
Posuňte štípací klín (3) nahoru.
6.
Vzdálenost mezi pilovým kotoučem (4) a štípacím
klínem (3) má být 3-5 mm. (Obr. 15)
7.
Opět pevně dotáhněte upevňovací šroub (26) a
namontujte stolní vložku (5).
8.
Namontujte kryt pilového listu (2) pomocí šroubu s
rýhovanou maticí a příložkou (27).
8.6 Připojení odsávacího zařízení (obr. 2)
1.
Připojte odsávací hadici na odsávací adaptér (16).
Odsávací hadici případně zajistěte hadicovou spo-
nou (není v rozsahu dodávky), abyste zabránili se-
smeknutí odsávacího adaptéru (16).
2.
Jako odsávací zařízení není vhodný domácí vy-
savač. Použijte víceúčelový vysavač nebo přímo
zařízení na odsávání třísek.
9.
Obsluha
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
9.1 Spínač pro zapnutí/vypnutí (obr. 3)
• Stiskem zeleného tlačítka „I" lze pilu zapnout. Před
zahájením řezání počkejte, dokud nedosáhne pilový
kotouč maximálních otáček.
• Pro opětné vypnutí pily je nutné stisknout červené
tlačítko „0".
9.2 Nastavení hloubky řezu (obr. 1+3)
Pilový kotouč (4) lze nastavit na požadovanou hloubku
řezu otáčením ručním kolečkem (9).
• Proti směru pohybu hodinových ručiček: větší
hloubka řezu
• Po směru pohybu hodinových ručiček: menší
hloubka řezu
Nastavení zkontrolujte pomocí zkušebního řezu.
9.3 Nastavení úhlu (obr. 1, 17, 21, 22)
Stolní kotoučovou pilou lze provádět šikmé řezy doleva
pod úhlem 0°-45° vůči paralelnímu dorazu (14).
m Před každým řezem zkontrolujte, zda nemůže mezi
dorazovou lištou (30), příčným dorazem (31) a pilový
kotoučem (4) dojít ke kolizi.
1.
Povolte aretační rukojeť (7).
2.
Otáčením ručním kolečkem (9) nastavte požado-
vaný úhlový rozměr na stupnici.
3.
Zaaretujte aretační rukojeť (7) v požadované úh-
lové poloze.
9.4 Použití paralelního dorazu, (obr. 17-23)
9.4.1 Nastavení výšky dorazu (obr. 17+18)
• Dorazová lišta (30) paralelního dorazu (14) má dvě
různě vysoké vodicí plochy.
• Podle tloušťky řezaných materiálů je třeba použít
dorazovou lištu (30) pro tlustý materiál (tloušťka
obrobku nad 25 mm) a pro tenký materiál (tloušťka
obrobku pod 25 mm).
9.4.2 Otáčení dorazové lišty (obr. 17)
1.
Pro otáčení dorazové lišty (30) nejdříve povolte
rýhovaná matice (i).
2.
Nyní lze dorazovou lištu (30) stáhnout paralelní-
ho dorazu (14) a s odpovídajícím vedením ji znovu
nasunout.
3.
Znovu dotáhněte rýhované matice (i).
4.
Dorazovou lištu (30) lze podle potřeby namontovat
vlevo nebo vpravo od paralelního dorazu (14). K
tomu namontujte pouze šrouby z druhé strany pa-
ralelního dorazu (14).
9.4.3 Nastavení šířky řezu (obr. 18+19)
Při podélných řezech dřevěných dílů se musí používat
paralelní doraz (14).
1.
Nasaďte paralelní doraz (14) shora na vodicí lištu
(15) pro paralelní doraz (14).
2.
Na vodicí liště (15) pro paralelní doraz (14) se na-
cházejí 2 stupnice, které ukazují vzdálenost mezi
paralelním dorazem (14) a pilovým kotoučem (4).
3.
Zvolte vhodnou stupnici v závislosti na tom, je-li
dorazová lišta (30) otáčena pro zpracování silného
nebo tenkého materiálu:
Vysoká dorazová lišta: tlustý materiál
Nízká dorazová lišta: tenký materiál
4.
Nastavte paralelní doraz (14) na požadovaný roz-
měr v olejoznaku a fixujte pomocí výstředníkové
páky (13) pro paralelní doraz (14).
