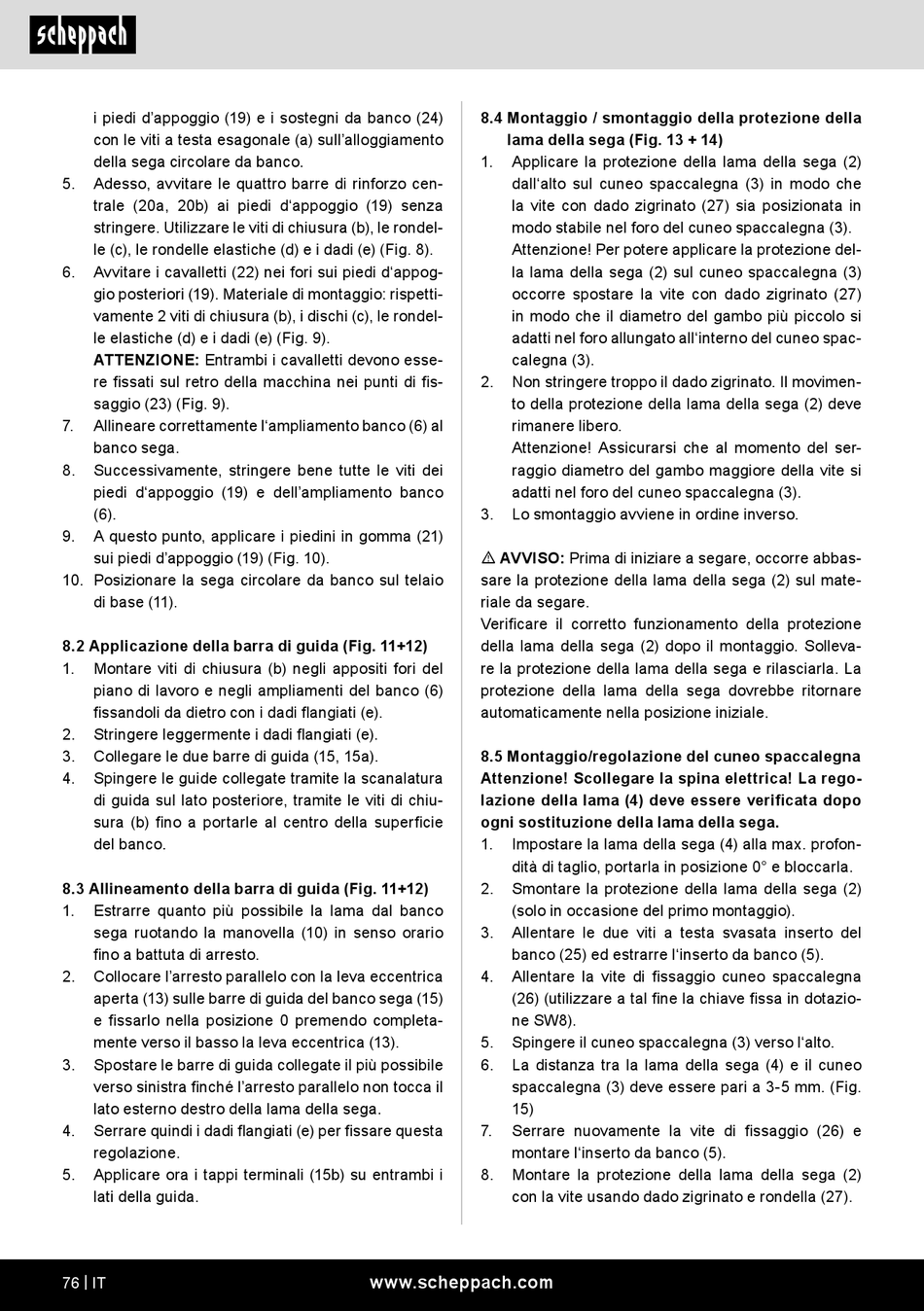

i piedi d'appoggio (19) e i sostegni da banco (24)
con le viti a testa esagonale (a) sull'alloggiamento
della sega circolare da banco.
5. Adesso, avvitare le quattro barre di rinforzo cen-
trale (20a, 20b) ai piedi d'appoggio (19) senza
stringere. Utilizzare le viti di chiusura (b), le rondel-
le (c), le rondelle elastiche (d) e i dadi (e) (Fig. 8).
6. Avvitare i cavalletti (22) nei fori sui piedi d'appog-
gio posteriori (19). Materiale di montaggio: rispetti-
vamente 2 viti di chiusura (b), i dischi (c), le rondel-
le elastiche (d) e i dadi (e) (Fig. 9).
ATTENZIONE: Entrambi i cavalletti devono esse-
re fissati sul retro della macchina nei punti di fis-
saggio (23) (Fig. 9).
7. Allineare correttamente l'ampliamento banco (6) al
banco sega.
8. Successivamente, stringere bene tutte le viti dei
piedi d'appoggio (19) e dell'ampliamento banco
(6).
9. A questo punto, applicare i piedini in gomma (21)
sui piedi d'appoggio (19) (Fig. 10).
10. Posizionare la sega circolare da banco sul telaio
di base (11).
8.2 Applicazione della barra di guida (Fig. 11+12)
1. Montare viti di chiusura (b) negli appositi fori del
piano di lavoro e negli ampliamenti del banco (6)
fissandoli da dietro con i dadi flangiati (e).
2. Stringere leggermente i dadi flangiati (e).
3. Collegare le due barre di guida (15, 15a).
4. Spingere le guide collegate tramite la scanalatura
di guida sul lato posteriore, tramite le viti di chiu-
sura (b) fino a portarle al centro della superficie
del banco.
8.3 Allineamento della barra di guida (Fig. 11+12)
1. Estrarre quanto più possibile la lama dal banco
sega ruotando la manovella (10) in senso orario
fino a battuta di arresto.
2. Collocare l'arresto parallelo con la leva eccentrica
aperta (13) sulle barre di guida del banco sega (15)
e fissarlo nella posizione 0 premendo completa-
mente verso il basso la leva eccentrica (13).
3. Spostare le barre di guida collegate il più possibile
verso sinistra finché l'arresto parallelo non tocca il
lato esterno destro della lama della sega.
4. Serrare quindi i dadi flangiati (e) per fissare questa
regolazione.
5. Applicare ora i tappi terminali (15b) su entrambi i
lati della guida.
76 | IT
8.4 Montaggio / smontaggio della protezione della
lama della sega (Fig. 13 + 14)
1. Applicare la protezione della lama della sega (2)
dall'alto sul cuneo spaccalegna (3) in modo che
la vite con dado zigrinato (27) sia posizionata in
modo stabile nel foro del cuneo spaccalegna (3).
Attenzione! Per potere applicare la protezione del-
la lama della sega (2) sul cuneo spaccalegna (3)
occorre spostare la vite con dado zigrinato (27)
in modo che il diametro del gambo più piccolo si
adatti nel foro allungato all'interno del cuneo spac-
calegna (3).
2. Non stringere troppo il dado zigrinato. Il movimen-
to della protezione della lama della sega (2) deve
rimanere libero.
Attenzione! Assicurarsi che al momento del ser-
raggio diametro del gambo maggiore della vite si
adatti nel foro del cuneo spaccalegna (3).
3. Lo smontaggio avviene in ordine inverso.
m AVVISO: Prima di iniziare a segare, occorre abbas-
sare la protezione della lama della sega (2) sul mate-
riale da segare.
Verificare il corretto funzionamento della protezione
della lama della sega (2) dopo il montaggio. Solleva-
re la protezione della lama della sega e rilasciarla. La
protezione della lama della sega dovrebbe ritornare
automaticamente nella posizione iniziale.
8.5 Montaggio/regolazione del cuneo spaccalegna
Attenzione! Scollegare la spina elettrica! La rego-
lazione della lama (4) deve essere verificata dopo
ogni sostituzione della lama della sega.
1. Impostare la lama della sega (4) alla max. profon-
dità di taglio, portarla in posizione 0° e bloccarla.
2. Smontare la protezione della lama della sega (2)
(solo in occasione del primo montaggio).
3. Allentare le due viti a testa svasata inserto del
banco (25) ed estrarre l'inserto da banco (5).
4. Allentare la vite di fissaggio cuneo spaccalegna
(26) (utilizzare a tal fine la chiave fissa in dotazio-
ne SW8).
5. Spingere il cuneo spaccalegna (3) verso l'alto.
6. La distanza tra la lama della sega (4) e il cuneo
spaccalegna (3) deve essere pari a 3-5 mm. (Fig.
15)
7. Serrare nuovamente la vite di fissaggio (26) e
montare l'inserto da banco (5).
8. Montare la protezione della lama della sega (2)
con la vite usando dado zigrinato e rondella (27).
