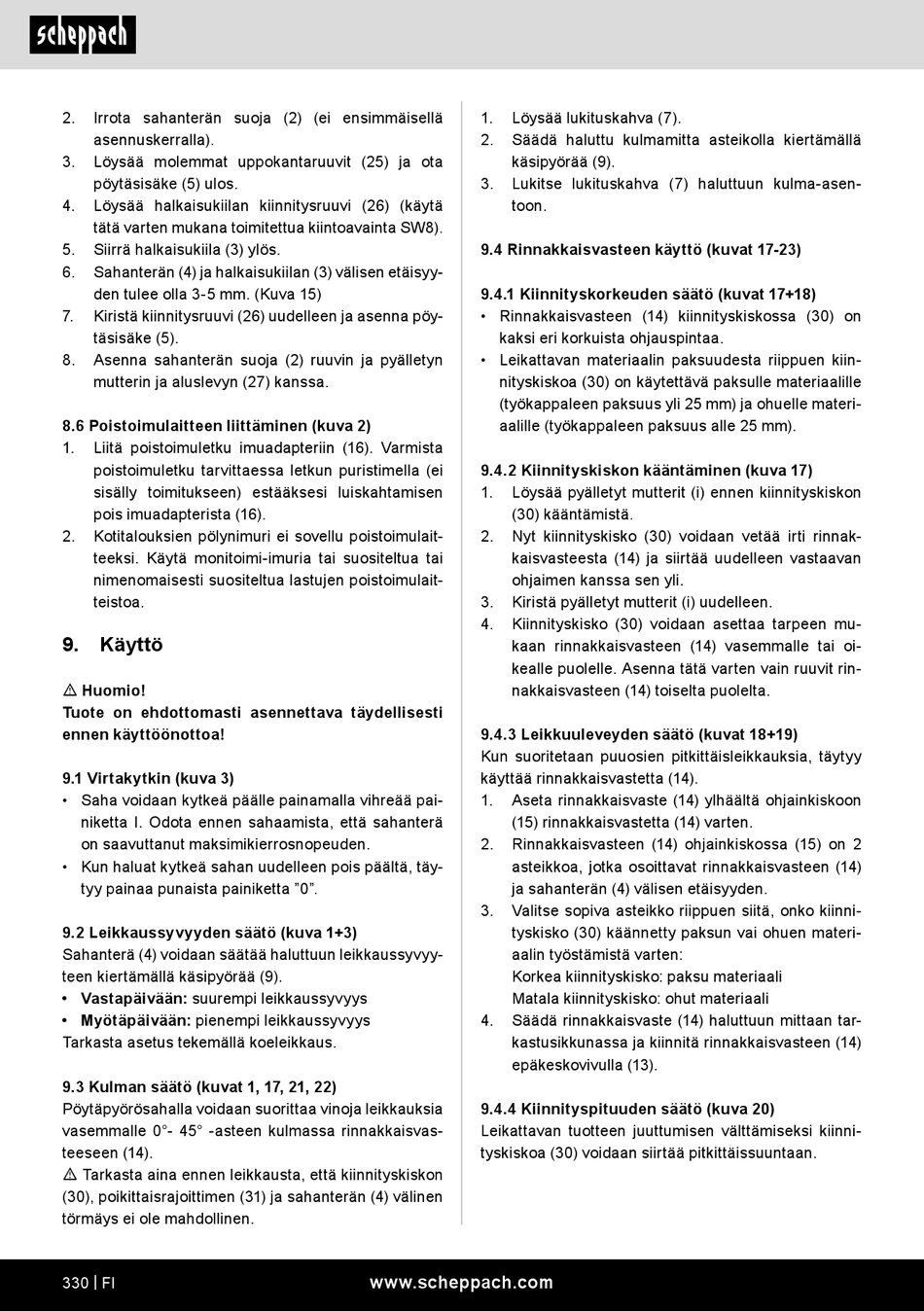

2. Irrota sahanterän suoja (2) (ei ensimmäisellä
asennuskerralla).
3. Löysää molemmat uppokantaruuvit (25) ja ota
pöytäsisäke (5) ulos.
4. Löysää halkaisukiilan kiinnitysruuvi (26) (käytä
tätä varten mukana toimitettua kiintoavainta SW8).
5. Siirrä halkaisukiila (3) ylös.
6. Sahanterän (4) ja halkaisukiilan (3) välisen etäisyy-
den tulee olla 3-5 mm. (Kuva 15)
7. Kiristä kiinnitysruuvi (26) uudelleen ja asenna pöy-
täsisäke (5).
8. Asenna sahanterän suoja (2) ruuvin ja pyälletyn
mutterin ja aluslevyn (27) kanssa.
8.6 Poistoimulaitteen liittäminen (kuva 2)
1. Liitä poistoimuletku imuadapteriin (16). Varmista
poistoimuletku tarvittaessa letkun puristimella (ei
sisälly toimitukseen) estääksesi luiskahtamisen
pois imuadapterista (16).
2. Kotitalouksien pölynimuri ei sovellu poistoimulait-
teeksi. Käytä monitoimi-imuria tai suositeltua tai
nimenomaisesti suositeltua lastujen poistoimulait-
teistoa.
9. Käyttö
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
9.1 Virtakytkin (kuva 3)
• Saha voidaan kytkeä päälle painamalla vihreää pai-
niketta I. Odota ennen sahaamista, että sahanterä
on saavuttanut maksimikierrosnopeuden.
• Kun haluat kytkeä sahan uudelleen pois päältä, täy-
tyy painaa punaista painiketta "0".
9.2 Leikkaussyvyyden säätö (kuva 1+3)
Sahanterä (4) voidaan säätää haluttuun leikkaussyvyy-
teen kiertämällä käsipyörää (9).
• Vastapäivään: suurempi leikkaussyvyys
• Myötäpäivään: pienempi leikkaussyvyys
Tarkasta asetus tekemällä koeleikkaus.
9.3 Kulman säätö (kuvat 1, 17, 21, 22)
Pöytäpyörösahalla voidaan suorittaa vinoja leikkauksia
vasemmalle 0°- 45° -asteen kulmassa rinnakkaisvas-
teeseen (14).
m Tarkasta aina ennen leikkausta, että kiinnityskiskon
(30), poikittaisrajoittimen (31) ja sahanterän (4) välinen
törmäys ei ole mahdollinen.
330 | FI
1. Löysää lukituskahva (7).
2. Säädä haluttu kulmamitta asteikolla kiertämällä
käsipyörää (9).
3. Lukitse lukituskahva (7) haluttuun kulma-asen-
toon.
9.4 Rinnakkaisvasteen käyttö (kuvat 17-23)
9.4.1 Kiinnityskorkeuden säätö (kuvat 17+18)
• Rinnakkaisvasteen (14) kiinnityskiskossa (30) on
kaksi eri korkuista ohjauspintaa.
• Leikattavan materiaalin paksuudesta riippuen kiin-
nityskiskoa (30) on käytettävä paksulle materiaalille
(työkappaleen paksuus yli 25 mm) ja ohuelle materi-
aalille (työkappaleen paksuus alle 25 mm).
9.4.2 Kiinnityskiskon kääntäminen (kuva 17)
1. Löysää pyälletyt mutterit (i) ennen kiinnityskiskon
(30) kääntämistä.
2. Nyt kiinnityskisko (30) voidaan vetää irti rinnak-
kaisvasteesta (14) ja siirtää uudelleen vastaavan
ohjaimen kanssa sen yli.
3. Kiristä pyälletyt mutterit (i) uudelleen.
4. Kiinnityskisko (30) voidaan asettaa tarpeen mu-
kaan rinnakkaisvasteen (14) vasemmalle tai oi-
kealle puolelle. Asenna tätä varten vain ruuvit rin-
nakkaisvasteen (14) toiselta puolelta.
9.4.3 Leikkuuleveyden säätö (kuvat 18+19)
Kun suoritetaan puuosien pitkittäisleikkauksia, täytyy
käyttää rinnakkaisvastetta (14).
1. Aseta rinnakkaisvaste (14) ylhäältä ohjainkiskoon
(15) rinnakkaisvastetta (14) varten.
2. Rinnakkaisvasteen (14) ohjainkiskossa (15) on 2
asteikkoa, jotka osoittavat rinnakkaisvasteen (14)
ja sahanterän (4) välisen etäisyyden.
3. Valitse sopiva asteikko riippuen siitä, onko kiinni-
tyskisko (30) käännetty paksun vai ohuen materi-
aalin työstämistä varten:
Korkea kiinnityskisko: paksu materiaali
Matala kiinnityskisko: ohut materiaali
4. Säädä rinnakkaisvaste (14) haluttuun mittaan tar-
kastusikkunassa ja kiinnitä rinnakkaisvasteen (14)
epäkeskovivulla (13).
9.4.4 Kiinnityspituuden säätö (kuva 20)
Leikattavan tuotteen juuttumisen välttämiseksi kiinni-
tyskiskoa (30) voidaan siirtää pitkittäissuuntaan.
