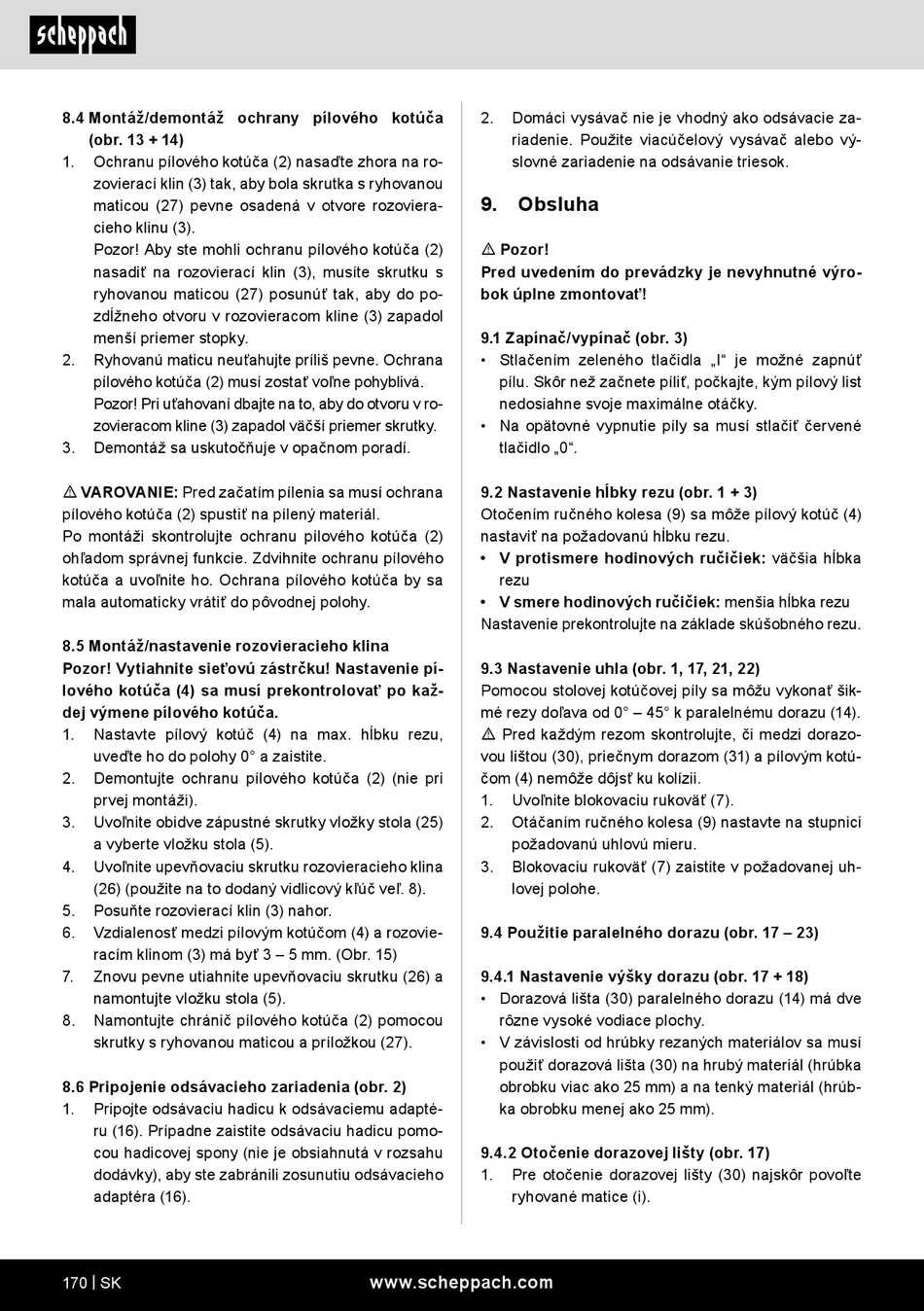

8.4 Montáž/demontáž ochrany pílového kotúča
(obr. 13 + 14)
1. Ochranu pílového kotúča (2) nasaďte zhora na ro-
zovierací klin (3) tak, aby bola skrutka s ryhovanou
maticou (27) pevne osadená v otvore rozoviera-
cieho klinu (3).
Pozor! Aby ste mohli ochranu pílového kotúča (2)
nasadiť na rozovierací klin (3), musíte skrutku s
ryhovanou maticou (27) posunúť tak, aby do po-
zdĺžneho otvoru v rozovieracom kline (3) zapadol
menší priemer stopky.
2. Ryhovanú maticu neuťahujte príliš pevne. Ochrana
pílového kotúča (2) musí zostať voľne pohyblivá.
Pozor! Pri uťahovaní dbajte na to, aby do otvoru v ro-
zovieracom kline (3) zapadol väčší priemer skrutky.
3. Demontáž sa uskutočňuje v opačnom poradí.
m VAROVANIE: Pred začatím pílenia sa musí ochrana
pílového kotúča (2) spustiť na pílený materiál.
Po montáži skontrolujte ochranu pílového kotúča (2)
ohľadom správnej funkcie. Zdvihnite ochranu pílového
kotúča a uvoľnite ho. Ochrana pílového kotúča by sa
mala automaticky vrátiť do pôvodnej polohy.
8.5 Montáž/nastavenie rozovieracieho klina
Pozor! Vytiahnite sieťovú zástrčku! Nastavenie pí-
lového kotúča (4) sa musí prekontrolovať po kaž-
dej výmene pílového kotúča.
1. Nastavte pílový kotúč (4) na max. hĺbku rezu,
uveďte ho do polohy 0° a zaistite.
2. Demontujte ochranu pílového kotúča (2) (nie pri
prvej montáži).
3. Uvoľnite obidve zápustné skrutky vložky stola (25)
a vyberte vložku stola (5).
4. Uvoľnite upevňovaciu skrutku rozovieracieho klina
(26) (použite na to dodaný vidlicový kľúč veľ. 8).
5. Posuňte rozovierací klin (3) nahor.
6. Vzdialenosť medzi pílovým kotúčom (4) a rozovie-
racím klinom (3) má byť 3 – 5 mm. (Obr. 15)
7. Znovu pevne utiahnite upevňovaciu skrutku (26) a
namontujte vložku stola (5).
8. Namontujte chránič pílového kotúča (2) pomocou
skrutky s ryhovanou maticou a príložkou (27).
8.6 Pripojenie odsávacieho zariadenia (obr. 2)
1. Pripojte odsávaciu hadicu k odsávaciemu adapté-
ru (16). Prípadne zaistite odsávaciu hadicu pomo-
cou hadicovej spony (nie je obsiahnutá v rozsahu
dodávky), aby ste zabránili zosunutiu odsávacieho
adaptéra (16).
170 | SK
2. Domáci vysávač nie je vhodný ako odsávacie za-
riadenie. Použite viacúčelový vysávač alebo vý-
slovné zariadenie na odsávanie triesok.
9. Obsluha
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
9.1 Zapínač/vypínač (obr. 3)
• Stlačením zeleného tlačidla „I" je možné zapnúť
pílu. Skôr než začnete píliť, počkajte, kým pílový list
nedosiahne svoje maximálne otáčky.
• Na opätovné vypnutie píly sa musí stlačiť červené
tlačidlo „0".
9.2 Nastavenie hĺbky rezu (obr. 1 + 3)
Otočením ručného kolesa (9) sa môže pílový kotúč (4)
nastaviť na požadovanú hĺbku rezu.
• V protismere hodinových ručičiek: väčšia hĺbka
rezu
• V smere hodinových ručičiek: menšia hĺbka rezu
Nastavenie prekontrolujte na základe skúšobného rezu.
9.3 Nastavenie uhla (obr. 1, 17, 21, 22)
Pomocou stolovej kotúčovej píly sa môžu vykonať šik-
mé rezy doľava od 0° – 45° k paralelnému dorazu (14).
m Pred každým rezom skontrolujte, či medzi dorazo-
vou lištou (30), priečnym dorazom (31) a pílovým kotú-
čom (4) nemôže dôjsť ku kolízii.
1. Uvoľnite blokovaciu rukoväť (7).
2. Otáčaním ručného kolesa (9) nastavte na stupnici
požadovanú uhlovú mieru.
3. Blokovaciu rukoväť (7) zaistite v požadovanej uh-
lovej polohe.
9.4 Použitie paralelného dorazu (obr. 17 – 23)
9.4.1 Nastavenie výšky dorazu (obr. 17 + 18)
• Dorazová lišta (30) paralelného dorazu (14) má dve
rôzne vysoké vodiace plochy.
• V závislosti od hrúbky rezaných materiálov sa musí
použiť dorazová lišta (30) na hrubý materiál (hrúbka
obrobku viac ako 25 mm) a na tenký materiál (hrúb-
ka obrobku menej ako 25 mm).
9.4.2 Otočenie dorazovej lišty (obr. 17)
1. Pre otočenie dorazovej lišty (30) najskôr povoľte
ryhované matice (i).
