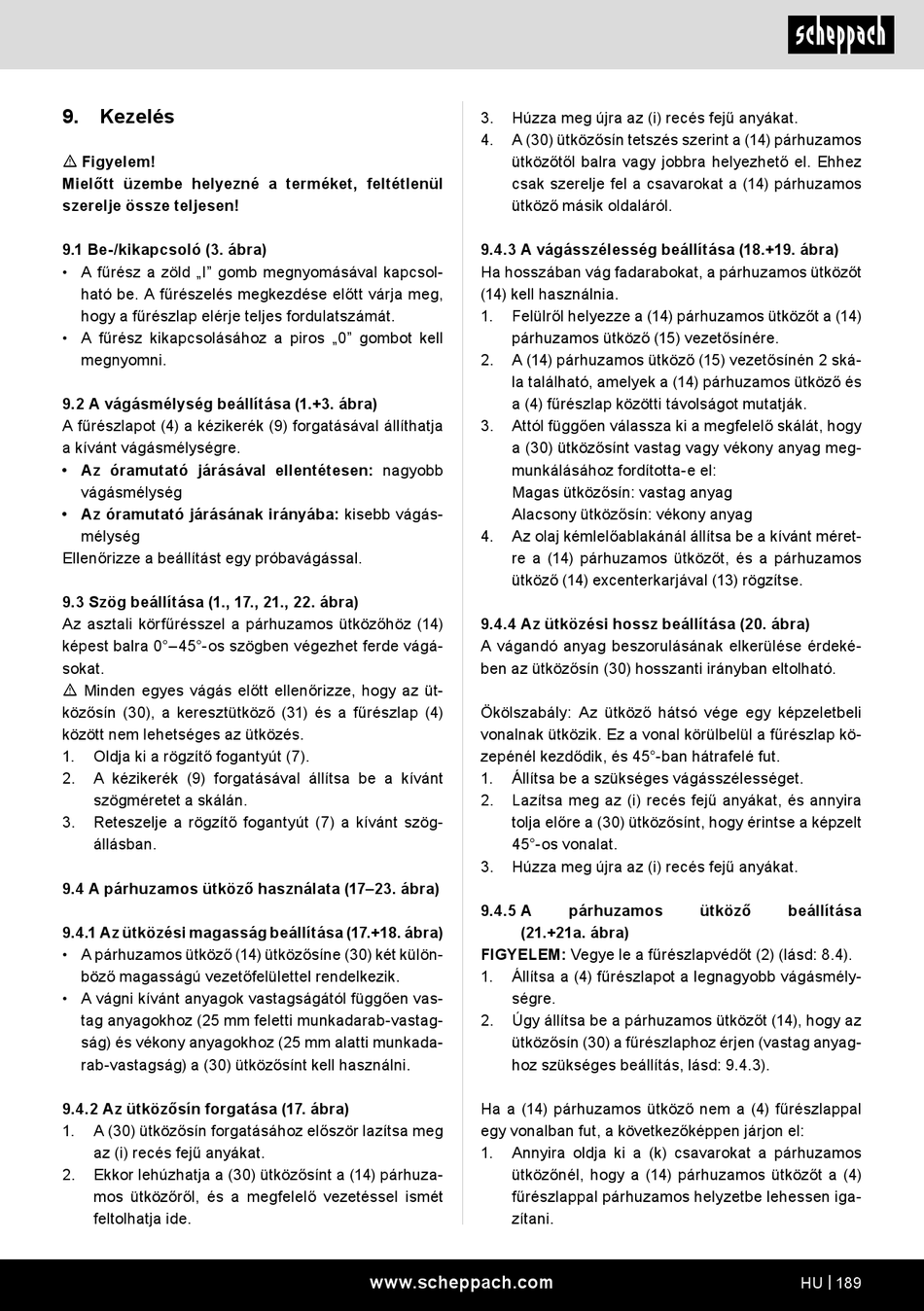

9. Kezelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
9.1 Be-/kikapcsoló (3. ábra)
• A fűrész a zöld „I" gomb megnyomásával kapcsol-
ható be. A fűrészelés megkezdése előtt várja meg,
hogy a fűrészlap elérje teljes fordulatszámát.
• A fűrész kikapcsolásához a piros „0" gombot kell
megnyomni.
9.2 A vágásmélység beállítása (1.+3. ábra)
A fűrészlapot (4) a kézikerék (9) forgatásával állíthatja
a kívánt vágásmélységre.
• Az óramutató járásával ellentétesen: nagyobb
vágásmélység
• Az óramutató járásának irányába: kisebb vágás-
mélység
Ellenőrizze a beállítást egy próbavágással.
9.3 Szög beállítása (1., 17., 21., 22. ábra)
Az asztali körfűrésszel a párhuzamos ütközőhöz (14)
képest balra 0°–45°-os szögben végezhet ferde vágá-
sokat.
m Minden egyes vágás előtt ellenőrizze, hogy az üt-
közősín (30), a keresztütköző (31) és a fűrészlap (4)
között nem lehetséges az ütközés.
1. Oldja ki a rögzítő fogantyút (7).
2. A kézikerék (9) forgatásával állítsa be a kívánt
szögméretet a skálán.
3. Reteszelje a rögzítő fogantyút (7) a kívánt szög-
állásban.
9.4 A párhuzamos ütköző használata (17–23. ábra)
9.4.1 Az ütközési magasság beállítása (17.+18. ábra)
• A párhuzamos ütköző (14) ütközősíne (30) két külön-
böző magasságú vezetőfelülettel rendelkezik.
• A vágni kívánt anyagok vastagságától függően vas-
tag anyagokhoz (25 mm feletti munkadarab-vastag-
ság) és vékony anyagokhoz (25 mm alatti munkada-
rab-vastagság) a (30) ütközősínt kell használni.
9.4.2 Az ütközősín forgatása (17. ábra)
1. A (30) ütközősín forgatásához először lazítsa meg
az (i) recés fejű anyákat.
2. Ekkor lehúzhatja a (30) ütközősínt a (14) párhuza-
mos ütközőről, és a megfelelő vezetéssel ismét
feltolhatja ide.
3. Húzza meg újra az (i) recés fejű anyákat.
4. A (30) ütközősín tetszés szerint a (14) párhuzamos
ütközőtől balra vagy jobbra helyezhető el. Ehhez
csak szerelje fel a csavarokat a (14) párhuzamos
ütköző másik oldaláról.
9.4.3 A vágásszélesség beállítása (18.+19. ábra)
Ha hosszában vág fadarabokat, a párhuzamos ütközőt
(14) kell használnia.
1. Felülről helyezze a (14) párhuzamos ütközőt a (14)
párhuzamos ütköző (15) vezetősínére.
2. A (14) párhuzamos ütköző (15) vezetősínén 2 ská-
la található, amelyek a (14) párhuzamos ütköző és
a (4) fűrészlap közötti távolságot mutatják.
3. Attól függően válassza ki a megfelelő skálát, hogy
a (30) ütközősínt vastag vagy vékony anyag meg-
munkálásához fordította-e el:
Magas ütközősín: vastag anyag
Alacsony ütközősín: vékony anyag
4. Az olaj kémlelőablakánál állítsa be a kívánt méret-
re a (14) párhuzamos ütközőt, és a párhuzamos
ütköző (14) excenterkarjával (13) rögzítse.
9.4.4 Az ütközési hossz beállítása (20. ábra)
A vágandó anyag beszorulásának elkerülése érdeké-
ben az ütközősín (30) hosszanti irányban eltolható.
Ökölszabály: Az ütköző hátsó vége egy képzeletbeli
vonalnak ütközik. Ez a vonal körülbelül a fűrészlap kö-
zepénél kezdődik, és 45°-ban hátrafelé fut.
1. Állítsa be a szükséges vágásszélességet.
2. Lazítsa meg az (i) recés fejű anyákat, és annyira
tolja előre a (30) ütközősínt, hogy érintse a képzelt
45°-os vonalat.
3. Húzza meg újra az (i) recés fejű anyákat.
9.4.5 A
(21.+21a. ábra)
FIGYELEM: Vegye le a fűrészlapvédőt (2) (lásd: 8.4).
1. Állítsa a (4) fűrészlapot a legnagyobb vágásmély-
ségre.
2. Úgy állítsa be a párhuzamos ütközőt (14), hogy az
ütközősín (30) a fűrészlaphoz érjen (vastag anyag-
hoz szükséges beállítás, lásd: 9.4.3).
Ha a (14) párhuzamos ütköző nem a (4) fűrészlappal
egy vonalban fut, a következőképpen járjon el:
1. Annyira oldja ki a (k) csavarokat a párhuzamos
ütközőnél, hogy a (14) párhuzamos ütközőt a (4)
fűrészlappal párhuzamos helyzetbe lehessen iga-
zítani.
www.scheppach.com
párhuzamos ütköző beállítása
