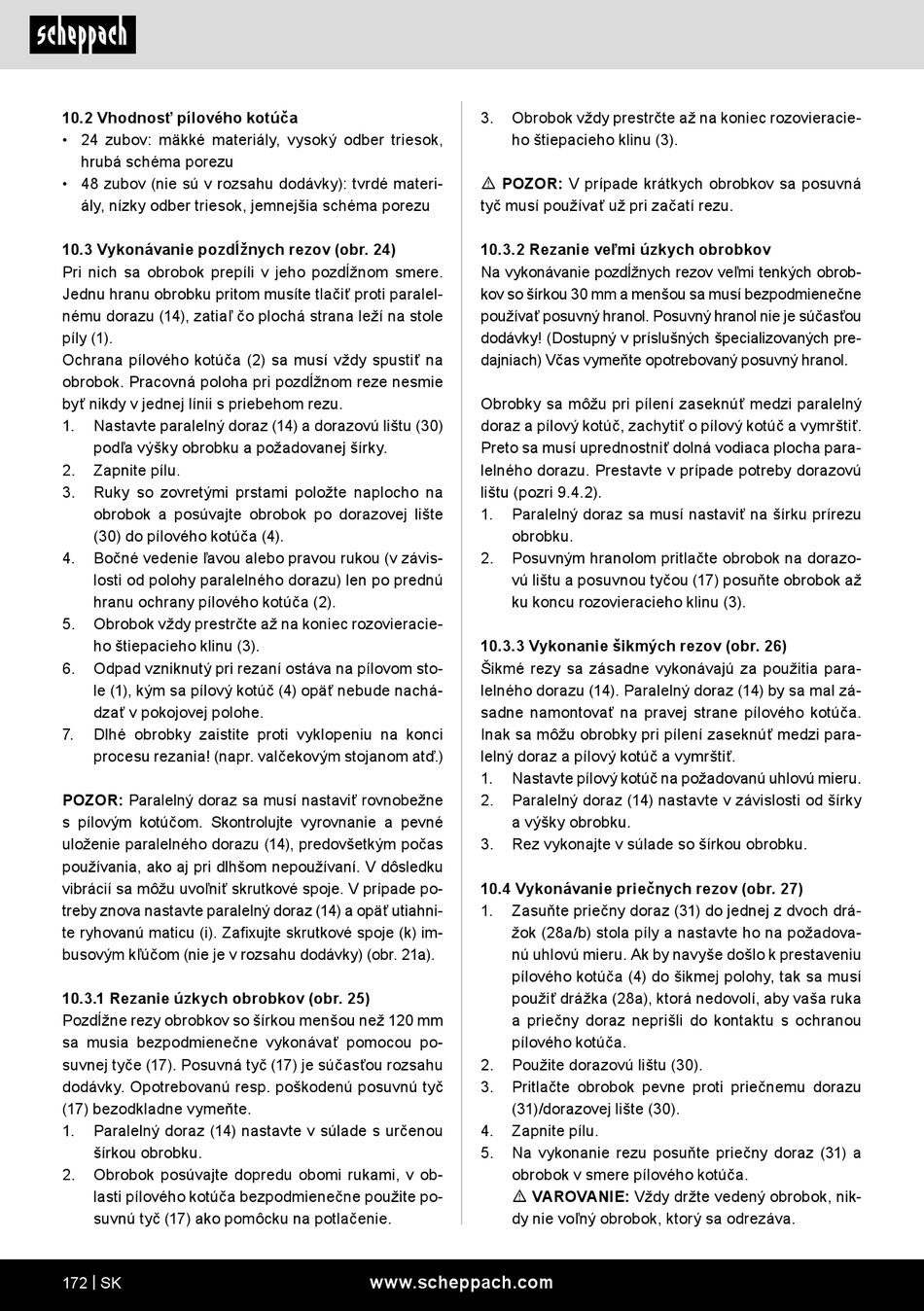

Scheppach HS110 Originalbetriebsanleitung Seite 172

10.2 Vhodnosť pílového kotúča
• 24 zubov: mäkké materiály, vysoký odber triesok,
hrubá schéma porezu
• 48 zubov (nie sú v rozsahu dodávky): tvrdé materi-
ály, nízky odber triesok, jemnejšia schéma porezu
10.3 Vykonávanie pozdĺžnych rezov (obr. 24)
Pri nich sa obrobok prepíli v jeho pozdĺžnom smere.
Jednu hranu obrobku pritom musíte tlačiť proti paralel-
nému dorazu (14), zatiaľ čo plochá strana leží na stole
píly (1).
Ochrana pílového kotúča (2) sa musí vždy spustiť na
obrobok. Pracovná poloha pri pozdĺžnom reze nesmie
byť nikdy v jednej línii s priebehom rezu.
1. Nastavte paralelný doraz (14) a dorazovú lištu (30)
podľa výšky obrobku a požadovanej šírky.
2. Zapnite pílu.
3. Ruky so zovretými prstami položte naplocho na
obrobok a posúvajte obrobok po dorazovej lište
(30) do pílového kotúča (4).
4. Bočné vedenie ľavou alebo pravou rukou (v závis-
losti od polohy paralelného dorazu) len po prednú
hranu ochrany pílového kotúča (2).
5. Obrobok vždy prestrčte až na koniec rozovieracie-
ho štiepacieho klinu (3).
6. Odpad vzniknutý pri rezaní ostáva na pílovom sto-
le (1), kým sa pílový kotúč (4) opäť nebude nachá-
dzať v pokojovej polohe.
7. Dlhé obrobky zaistite proti vyklopeniu na konci
procesu rezania! (napr. valčekovým stojanom atď.)
POZOR: Paralelný doraz sa musí nastaviť rovnobežne
s pílovým kotúčom. Skontrolujte vyrovnanie a pevné
uloženie paralelného dorazu (14), predovšetkým počas
používania, ako aj pri dlhšom nepoužívaní. V dôsledku
vibrácií sa môžu uvoľniť skrutkové spoje. V prípade po-
treby znova nastavte paralelný doraz (14) a opäť utiahni-
te ryhovanú maticu (i). Zafixujte skrutkové spoje (k) im-
busovým kľúčom (nie je v rozsahu dodávky) (obr. 21a).
10.3.1 Rezanie úzkych obrobkov (obr. 25)
Pozdĺžne rezy obrobkov so šírkou menšou než 120 mm
sa musia bezpodmienečne vykonávať pomocou po-
suvnej tyče (17). Posuvná tyč (17) je súčasťou rozsahu
dodávky. Opotrebovanú resp. poškodenú posuvnú tyč
(17) bezodkladne vymeňte.
1. Paralelný doraz (14) nastavte v súlade s určenou
šírkou obrobku.
2. Obrobok posúvajte dopredu obomi rukami, v ob-
lasti pílového kotúča bezpodmienečne použite po-
suvnú tyč (17) ako pomôcku na potlačenie.
172 | SK
3. Obrobok vždy prestrčte až na koniec rozovieracie-
ho štiepacieho klinu (3).
m POZOR: V prípade krátkych obrobkov sa posuvná
tyč musí používať už pri začatí rezu.
10.3.2 Rezanie veľmi úzkych obrobkov
Na vykonávanie pozdĺžnych rezov veľmi tenkých obrob-
kov so šírkou 30 mm a menšou sa musí bezpodmienečne
používať posuvný hranol. Posuvný hranol nie je súčasťou
dodávky! (Dostupný v príslušných špecializovaných pre-
dajniach) Včas vymeňte opotrebovaný posuvný hranol.
Obrobky sa môžu pri pílení zaseknúť medzi paralelný
doraz a pílový kotúč, zachytiť o pílový kotúč a vymrštiť.
Preto sa musí uprednostniť dolná vodiaca plocha para-
lelného dorazu. Prestavte v prípade potreby dorazovú
lištu (pozri 9.4.2).
1. Paralelný doraz sa musí nastaviť na šírku prírezu
obrobku.
2. Posuvným hranolom pritlačte obrobok na dorazo-
vú lištu a posuvnou tyčou (17) posuňte obrobok až
ku koncu rozovieracieho klinu (3).
10.3.3 Vykonanie šikmých rezov (obr. 26)
Šikmé rezy sa zásadne vykonávajú za použitia para-
lelného dorazu (14). Paralelný doraz (14) by sa mal zá-
sadne namontovať na pravej strane pílového kotúča.
Inak sa môžu obrobky pri pílení zaseknúť medzi para-
lelný doraz a pílový kotúč a vymrštiť.
1. Nastavte pílový kotúč na požadovanú uhlovú mieru.
2. Paralelný doraz (14) nastavte v závislosti od šírky
a výšky obrobku.
3. Rez vykonajte v súlade so šírkou obrobku.
10.4 Vykonávanie priečnych rezov (obr. 27)
1. Zasuňte priečny doraz (31) do jednej z dvoch drá-
žok (28a/b) stola píly a nastavte ho na požadova-
nú uhlovú mieru. Ak by navyše došlo k prestaveniu
pílového kotúča (4) do šikmej polohy, tak sa musí
použiť drážka (28a), ktorá nedovolí, aby vaša ruka
a priečny doraz neprišli do kontaktu s ochranou
pílového kotúča.
2. Použite dorazovú lištu (30).
3. Pritlačte obrobok pevne proti priečnemu dorazu
(31)/dorazovej lište (30).
4. Zapnite pílu.
5. Na vykonanie rezu posuňte priečny doraz (31) a
obrobok v smere pílového kotúča.
m VAROVANIE: Vždy držte vedený obrobok, nik-
dy nie voľný obrobok, ktorý sa odrezáva.
