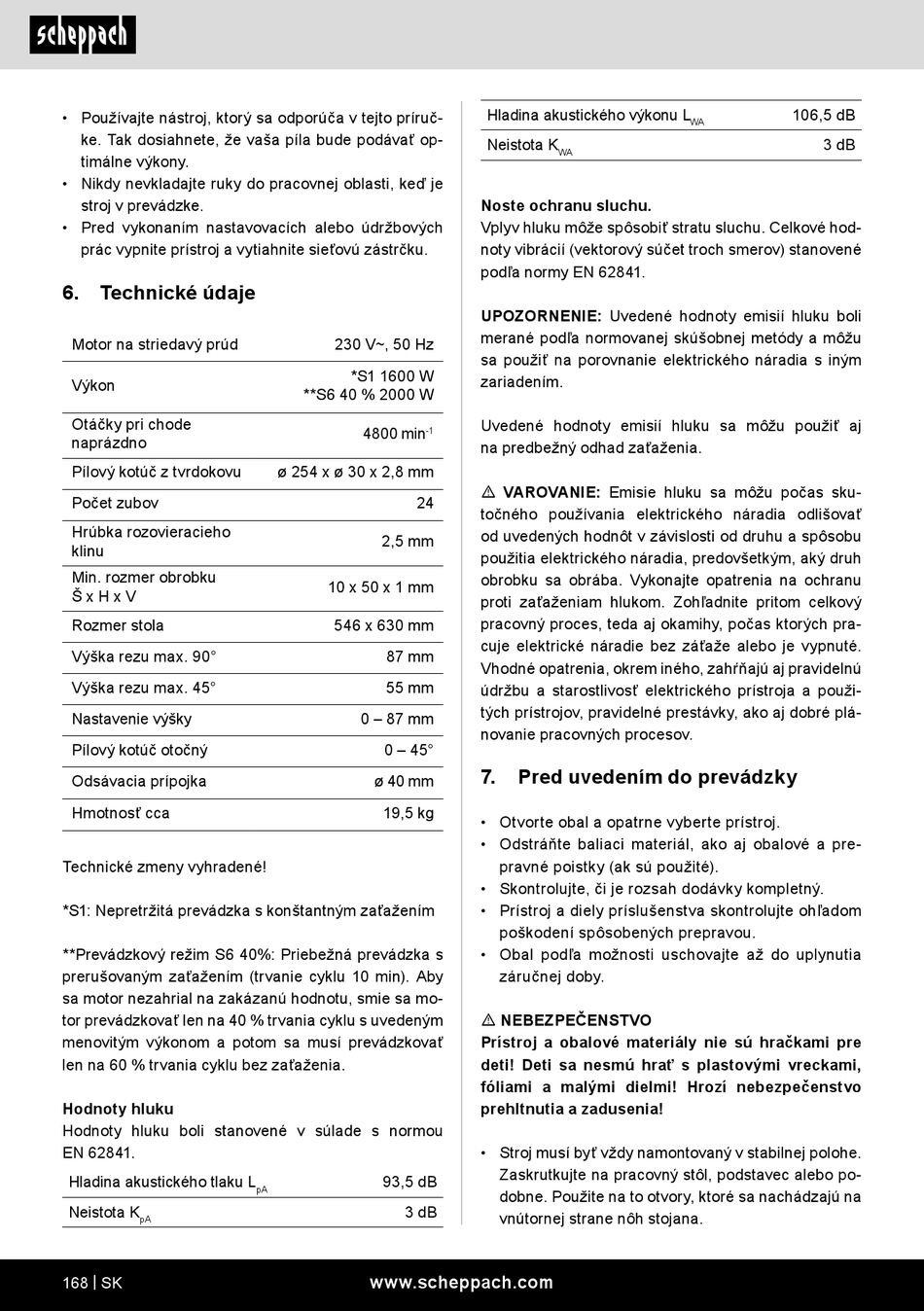

Scheppach HS110 Originalbetriebsanleitung Seite 168

Tischkreissäge
Vorschau ausblenden Andere Handbücher für HS110:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
• Používajte nástroj, ktorý sa odporúča v tejto príruč-
ke. Tak dosiahnete, že vaša píla bude podávať op-
timálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je
stroj v prevádzke.
• Pred vykonaním nastavovacích alebo údržbových
prác vypnite prístroj a vytiahnite sieťovú zástrčku.
6. Technické údaje
Motor na striedavý prúd
Výkon
Otáčky pri chode
naprázdno
Pílový kotúč z tvrdokovu
Počet zubov
Hrúbka rozovieracieho
klinu
Min. rozmer obrobku
Š x H x V
Rozmer stola
Výška rezu max. 90°
Výška rezu max. 45°
Nastavenie výšky
Pílový kotúč otočný
Odsávacia prípojka
Hmotnosť cca
Technické zmeny vyhradené!
*S1: Nepretržitá prevádzka s konštantným zaťažením
**Prevádzkový režim S6 40%: Priebežná prevádzka s
prerušovaným zaťažením (trvanie cyklu 10 min). Aby
sa motor nezahrial na zakázanú hodnotu, smie sa mo-
tor prevádzkovať len na 40 % trvania cyklu s uvedeným
menovitým výkonom a potom sa musí prevádzkovať
len na 60 % trvania cyklu bez zaťaženia.
Hodnoty hluku
Hodnoty hluku boli stanovené v súlade s normou
EN 62841.
Hladina akustického tlaku L
Neistota K
pA
168 | SK
230 V~, 50 Hz
*S1 1600 W
**S6 40 % 2000 W
4800 min
-1
ø 254 x ø 30 x 2,8 mm
24
2,5 mm
10 x 50 x 1 mm
546 x 630 mm
87 mm
55 mm
0 – 87 mm
0 – 45°
ø 40 mm
19,5 kg
93,5 dB
pA
3 dB
www.scheppach.com
Hladina akustického výkonu L
Neistota K
WA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové hod-
noty vibrácií (vektorový súčet troch smerov) stanovené
podľa normy EN 62841.
UPOZORNENIE: Uvedené hodnoty emisií hluku boli
merané podľa normovanej skúšobnej metódy a môžu
sa použiť na porovnanie elektrického náradia s iným
zariadením.
Uvedené hodnoty emisií hluku sa môžu použiť aj
na predbežný odhad zaťaženia.
m VAROVANIE: Emisie hluku sa môžu počas sku-
točného používania elektrického náradia odlišovať
od uvedených hodnôt v závislosti od druhu a spôsobu
použitia elektrického náradia, predovšetkým, aký druh
obrobku sa obrába. Vykonajte opatrenia na ochranu
proti zaťaženiam hlukom. Zohľadnite pritom celkový
pracovný proces, teda aj okamihy, počas ktorých pra-
cuje elektrické náradie bez záťaže alebo je vypnuté.
Vhodné opatrenia, okrem iného, zahŕňajú aj pravidelnú
údržbu a starostlivosť elektrického prístroja a použi-
tých prístrojov, pravidelné prestávky, ako aj dobré plá-
novanie pracovných procesov.
7.
Pred uvedením do prevádzky
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
m NEBEZPEČENSTVO
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Hrozí nebezpečenstvo
prehltnutia a zadusenia!
• Stroj musí byť vždy namontovaný v stabilnej polohe.
Zaskrutkujte na pracovný stôl, podstavec alebo po-
dobne. Použite na to otvory, ktoré sa nachádzajú na
vnútornej strane nôh stojana.
106,5 dB
WA
3 dB
