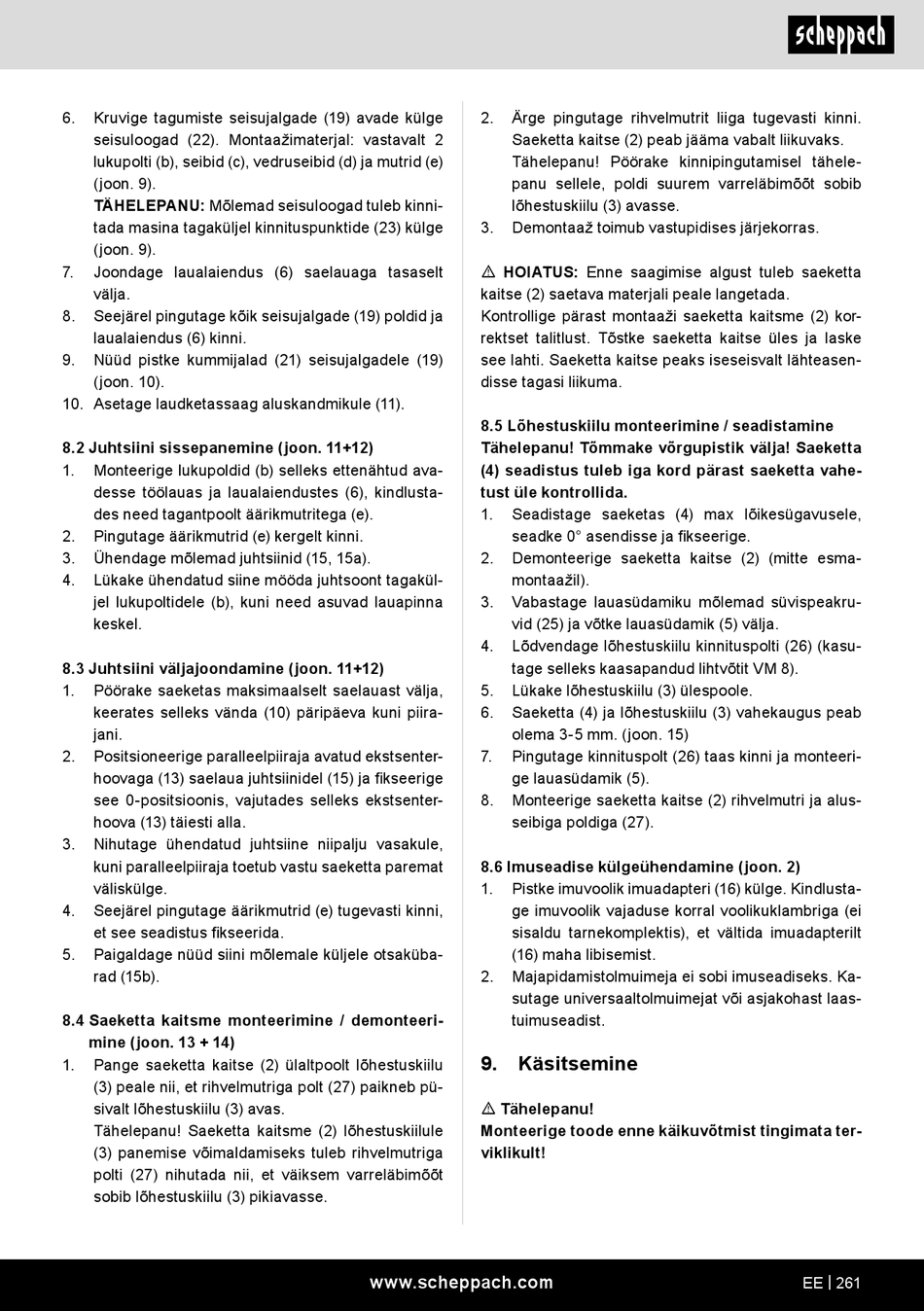

6. Kruvige tagumiste seisujalgade (19) avade külge
seisuloogad (22). Montaažimaterjal: vastavalt 2
lukupolti (b), seibid (c), vedruseibid (d) ja mutrid (e)
(joon. 9).
TÄHELEPANU: Mõlemad seisuloogad tuleb kinni-
tada masina tagaküljel kinnituspunktide (23) külge
(joon. 9).
7. Joondage laualaiendus (6) saelauaga tasaselt
välja.
8. Seejärel pingutage kõik seisujalgade (19) poldid ja
laualaiendus (6) kinni.
9. Nüüd pistke kummijalad (21) seisujalgadele (19)
(joon. 10).
10. Asetage laudketassaag aluskandmikule (11).
8.2 Juhtsiini sissepanemine (joon. 11+12)
1. Monteerige lukupoldid (b) selleks ettenähtud ava-
desse töölauas ja laualaiendustes (6), kindlusta-
des need tagantpoolt äärikmutritega (e).
2. Pingutage äärikmutrid (e) kergelt kinni.
3. Ühendage mõlemad juhtsiinid (15, 15a).
4. Lükake ühendatud siine mööda juhtsoont tagakül-
jel lukupoltidele (b), kuni need asuvad lauapinna
keskel.
8.3 Juhtsiini väljajoondamine (joon. 11+12)
1. Pöörake saeketas maksimaalselt saelauast välja,
keerates selleks vända (10) päripäeva kuni piira-
jani.
2. Positsioneerige paralleelpiiraja avatud ekstsenter-
hoovaga (13) saelaua juhtsiinidel (15) ja fikseerige
see 0-positsioonis, vajutades selleks ekstsenter-
hoova (13) täiesti alla.
3. Nihutage ühendatud juhtsiine niipalju vasakule,
kuni paralleelpiiraja toetub vastu saeketta paremat
väliskülge.
4. Seejärel pingutage äärikmutrid (e) tugevasti kinni,
et see seadistus fikseerida.
5. Paigaldage nüüd siini mõlemale küljele otsaküba-
rad (15b).
8.4 Saeketta kaitsme monteerimine / demonteeri-
mine (joon. 13 + 14)
1. Pange saeketta kaitse (2) ülaltpoolt lõhestuskiilu
(3) peale nii, et rihvelmutriga polt (27) paikneb pü-
sivalt lõhestuskiilu (3) avas.
Tähelepanu! Saeketta kaitsme (2) lõhestuskiilule
(3) panemise võimaldamiseks tuleb rihvelmutriga
polti (27) nihutada nii, et väiksem varreläbimõõt
sobib lõhestuskiilu (3) pikiavasse.
2. Ärge pingutage rihvelmutrit liiga tugevasti kinni.
Saeketta kaitse (2) peab jääma vabalt liikuvaks.
Tähelepanu! Pöörake kinnipingutamisel tähele-
panu sellele, poldi suurem varreläbimõõt sobib
lõhestuskiilu (3) avasse.
3. Demontaaž toimub vastupidises järjekorras.
m HOIATUS: Enne saagimise algust tuleb saeketta
kaitse (2) saetava materjali peale langetada.
Kontrollige pärast montaaži saeketta kaitsme (2) kor-
rektset talitlust. Tõstke saeketta kaitse üles ja laske
see lahti. Saeketta kaitse peaks iseseisvalt lähteasen-
disse tagasi liikuma.
8.5 Lõhestuskiilu monteerimine / seadistamine
Tähelepanu! Tõmmake võrgupistik välja! Saeketta
(4) seadistus tuleb iga kord pärast saeketta vahe-
tust üle kontrollida.
1. Seadistage saeketas (4) max lõikesügavusele,
seadke 0° asendisse ja fikseerige.
2. Demonteerige saeketta kaitse (2) (mitte esma-
montaažil).
3. Vabastage lauasüdamiku mõlemad süvispeakru-
vid (25) ja võtke lauasüdamik (5) välja.
4. Lõdvendage lõhestuskiilu kinnituspolti (26) (kasu-
tage selleks kaasapandud lihtvõtit VM 8).
5. Lükake lõhestuskiilu (3) ülespoole.
6. Saeketta (4) ja lõhestuskiilu (3) vahekaugus peab
olema 3-5 mm. (joon. 15)
7. Pingutage kinnituspolt (26) taas kinni ja monteeri-
ge lauasüdamik (5).
8. Monteerige saeketta kaitse (2) rihvelmutri ja alus-
seibiga poldiga (27).
8.6 Imuseadise külgeühendamine (joon. 2)
1. Pistke imuvoolik imuadapteri (16) külge. Kindlusta-
ge imuvoolik vajaduse korral voolikuklambriga (ei
sisaldu tarnekomplektis), et vältida imuadapterilt
(16) maha libisemist.
2. Majapidamistolmuimeja ei sobi imuseadiseks. Ka-
sutage universaaltolmuimejat või asjakohast laas-
tuimuseadist.
9. Käsitsemine
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
