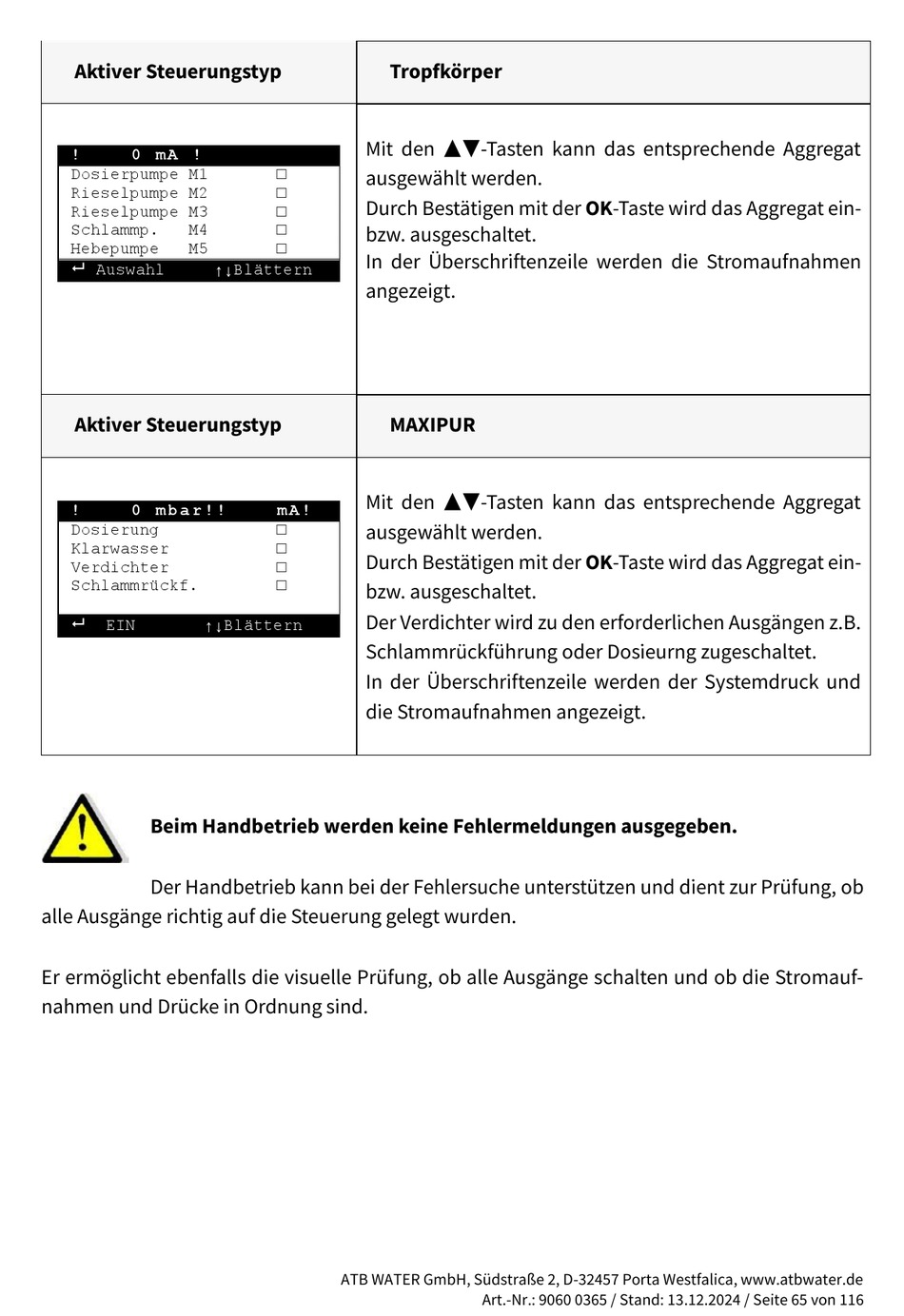

Aktiver Steuerungstyp
!
0 m A !
Dosierpumpe M1
Rieselpumpe M2
Rieselpumpe M3
Schlammp.
M4
Hebepumpe
M5
Auswahl
Aktiver Steuerungstyp
!
0 m b a r ! !
Dosierung
Klarwasser
Verdichter
Schlammrückf.
EIN
↑↓Blättern
Beim Handbetrieb werden keine Fehlermeldungen ausgegeben.
Der Handbetrieb kann bei der Fehlersuche unterstützen und dient zur Prüfung, ob
alle Ausgänge richtig auf die Steuerung gelegt wurden.
Er ermöglicht ebenfalls die visuelle Prüfung, ob alle Ausgänge schalten und ob die Stromauf-
nahmen und Drücke in Ordnung sind.
Mit den ▲▼-Tasten kann das entsprechende Aggregat
ausgewählt werden.
□
□
Durch Bestätigen mit der OK-Taste wird das Aggregat ein-
□
bzw. ausgeschaltet.
□
□
In der Überschriftenzeile werden die Stromaufnahmen
↑↓Blättern
angezeigt.
Mit den ▲▼-Tasten kann das entsprechende Aggregat
m A !
ausgewählt werden.
□
□
Durch Bestätigen mit der OK-Taste wird das Aggregat ein-
□
□
bzw. ausgeschaltet.
Der Verdichter wird zu den erforderlichen Ausgängen z.B.
Schlammrückführung oder Dosieurng zugeschaltet.
In der Überschriftenzeile werden der Systemdruck und
die Stromaufnahmen angezeigt.
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de
Tropfkörper
MAXIPUR
Art.-Nr.: 9060 0365 / Stand: 13.12.2024 / Seite 65 von 116
