9.4.4 Bočné horné oporné ložisko (27c)
(obr. 14)
Bočné oporné ložiská (27c, 27g) slúžia na stabilitu a vy-
rovnanie pílového pásu (6) počas prevádzky. Pomáhajú
zabezpečiť, aby pílový pás (6) zostal počas rezania v
správnej polohe a stope.
1. Uvoľnite nastavovacie skrutky so zárezom (27d) boč-
ných horných oporných ložísk (27c).
Použite inbusový kľúč 3 mm (B).
2. Otáčajte bočné horné oporné ložiská (27c), kým sa už
nebudú rovno dotýkať pílového pásu (6) (vzdialenosť
max. 0,5 mm).
Dbajte na to, aby boli bočné horné oporné ložiská
(27a) nastavené centricky k pílovému pásu (6) a para-
lelne voči sebe.
3. Znova utiahnite nastavovacie skrutky so zárezom
(27d) bočných horných oporných ložísk (27c).
Použite inbusový kľúč 3 mm (B).
9.4.5 Bočné dolné oporné ložisko (27g)
(obr. 15)
Nastavenie bočných oporných ložísk (27g) môže byť nut-
né, ak chcete nakloniť stôl píly (8) do uhla 45°. (pozri
10.4)
1. Uvoľnite nastavovacie skrutky so zárezom (27h) boč-
ných dolných oporných ložísk (27g).
Použite inbusový kľúč 3 mm (B).
2. Otáčajte bočné dolné oporné ložiská (27g), kým sa už
nebudú rovno dotýkať pílového pásu (6) (vzdialenosť
max. 0,5 mm).
Dbajte na to, aby boli bočné dolné oporné ložiská
(27g) nastavené centricky k pílovému pásu (6) a para-
lelne voči sebe.
3. Znova utiahnite nastavovacie skrutky so zárezom
(27h) bočných dolných oporných ložísk (27g).
Použite inbusový kľúč 3 mm (B).
9.5 Nastavenie ochranného zariadenia
pílového pásu (5) (obr. 16)
Upozornenie:
Nastavenie sa musí pred každým procesom rezania
skontrolovať, resp. nanovo nastaviť.
1. Uvoľnite prítužnú maticu (4).
2. Spustite ochranné zariadenie pílového pásu (5) rukou
čo najbližšie (vzdialenosť cca 2 – 3 mm) na obrábaný
obrobok.
3. Znova utiahnite prítužnú maticu (4).
9.6 Nastavenie rýchlosti pásu
(obr. 11, 17, 18)
1. Otvorte dolné dvere skrine (11) uvoľnením inbusových
skrutiek (11b). Použite inbusový kľúč 5 mm (D).
2. Uvoľnite napínaciu skrutku remeňa (29a) na motore
(16) a zľahka potlačte motor (16) nahor, aby ste povo-
lili remeň (29).
Použite inbusový kľúč 6 mm (E).
3. Nasaďte remeň (29) na požadovanú hnaciu remenicu
(30) a na rovnobežnú remenicu pásového kolesa (31)
(S1 alebo S2).
Dbajte na to, aby zárezy zaberali do seba a aby bol
remeň (29) centricky osadený na hnacej remenici (30)
a remenici pásového kolesa (31).
66 | SK
4. Zľahka potlačte motor (16) dozadu a znova utiahnite
napínaciu skrutku remeňa (29a) na motore (16), aby
ste napli remeň (29).
Použite inbusový kľúč 6 mm (E).
5. Opäť zatvorte dvere skrine (11) a zaistite ich inbuso-
vou skrutkou (11b). Použite inbusový kľúč 5 mm (D).

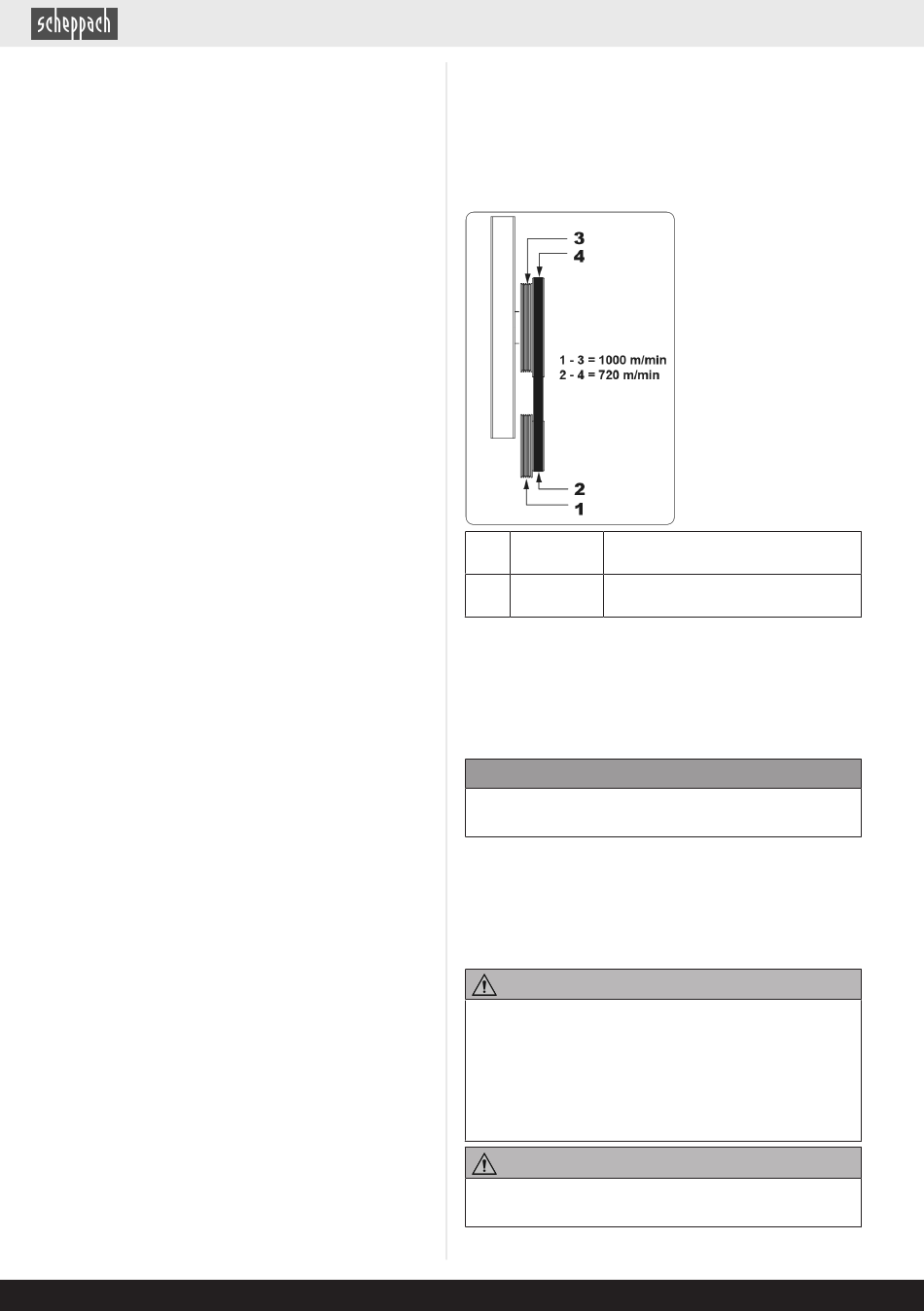

Rozsahy rýchlosti
2 – 4
1 - 3 1000 min
10 Obsluha
Pásová píla je stacionárna píla s poháňaným pílovým pá-
som, ktorý je uzavretý a tvorí kruh. Pásová píla umožňuje
precízne rezy do dreva a podobných materiálov.
Funkcia ovládacích častí je opísaná v nasledujúcich popi-
soch.
POZOR
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
Upozornenie:
Výrobok je vybavený bezpečnostným spínačom. To zna-
mená, že výrobok nemožno zapnúť, ak sú dvere otvorené
alebo nie sú správne zatvorené.
Uistite sa, že oba bezpečnostné spínače (11a) na dve-
rách krytu (11) správne zapadli.
VAROVANIE
Nebezpečenstvo poranenia!
Zapínač/vypínač a bezpečnostný spínač sa nesmie are-
tovať!
– Nepracujte s výrobkom, ak sú spínače poškodené.
– Pred každým použitím sa uistite, či je výrobok
funkčný.
VAROVANIE
Vždy sa uistite, že je vložený nástroj je správne namon-
tovaný!
www.scheppach.com
-1
720 min Tvrdé drevo, materiály podobné tvr-
dému drevu, jemné rezy
-1
Mäkké drevo,
stredne hrubé a hrubé rezy
mäkké materiály,
