9.4.5 Boční spodní opěrné ložisko (27g)
(obr. 15)
Pro nastavení bočních spodních opěrných ložisek (27g)
může být nutné stůl pily (8) naklonit na 45°. (viz 10.4)
1. Povolte fixační šrouby (27h) bočních spodních opěr-
ných ložisek (27g).
Použijte inbusový klíč 3 mm (B).
2. Otočte boční spodní opěrná ložiska (27g) tak daleko,
až už se nebudou dotýkat pilového pásu (6) (vzdále-
nost max. 0,5 mm).
Dbejte na to, aby byla boční spodní opěrná ložiska
(27g) nastavena na střed vůči pilovému pásu (6) a
souběžně vůči sobě.
3. Znovu utáhněte fixační šrouby (27h) bočních spod-
ních opěrných ložisek (27g).
Použijte inbusový klíč 3 mm (B).
9.5 Nastavení ochranného zařízení
pilového pásu (5) (obr. 16)
Upozornění:
Nastavení je třeba kontrolovat a případně provést nové
nastavení před každým řezáním.
1. Povolte upínací matici (4).
2. Spusťte ručně ochranné zařízení pilového pásu (5) co
možná nejblíž (vzdálenost cca 2-3 mm) k zpracováva-
nému obrobku.
3. Upínací matici (4) opět utáhněte.
9.6 Nastavení rychlosti pásu
(obr. 11, 17, 18)
1. Otevřete spodní dveře skříně (11) uvolněním šroubů s
vnitřním šestihranem (11b). Použijte inbusový klíč 5
mm (D).
2. Povolte napínací šroub řemene (29a) na motoru (16)
a zatlačte motor (16) zlehka nahoru, abyste řemen
(29) uvolnili.
Použijte inbusový klíč 6 mm (E).
3. Nasaďte řemen (29) na požadovanou hnací řemenici
(30) a souběžně běžící řemenici kola pásu (31) (S1
nebo S2).
Dbejte na to, aby zářezy zapadly do sebe a řemen
(29) seděl uprostřed na hnací řemenici (30) a řemenici
kola pásu (31).
4. Zatlačte motor (16) zlehka dozadu a znovu utáhněte
napínací šroub řemene (29a) na motoru (16), abyste
řemen (29) napjali.
Použijte inbusový klíč 6 mm (E).
5. Zavřete znovu spodní dveře skříně (11) a zajistěte je
šroubem s vnitřním šestihranem (11b). Použijte inbu-
sový klíč 5 mm (D).

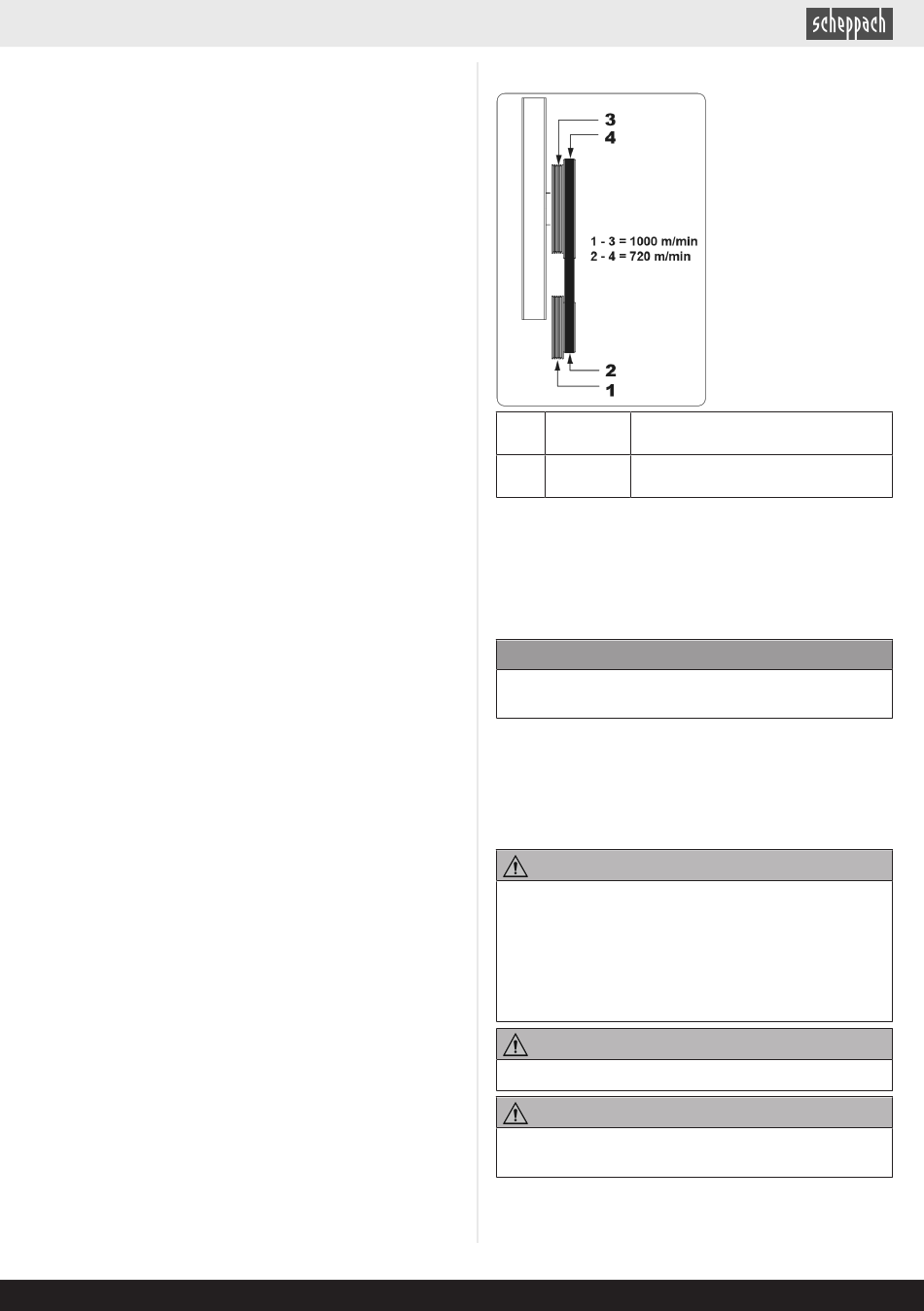

Rozsahy rychlosti
2 – 4
1 - 3 1000 min
10 Obsluha
Pásová pila je stacionární pila s poháněným listem páso-
vé pily uzavřeným do kruhu. Pásová pila umožňuje přes-
né řezy do dřeva a podobných materiálů.
Funkci ovládacích částí naleznete v následujících popi-
sech.
POZOR
Před uvedením do provozu výrobek bezpodmínečně
kompletně smontujte!
Upozornění:
Výrobek je vybaven bezpečnostním spínačem. To zna-
mená, že výrobek nelze zapnout, pokud jsou dveře ote-
vřené resp. nejsou řádně zavřené.
Dbejte na to, aby oba bezpečnostní spínače (11a) na
dveřích skříně (11) správně zacvakly.
VAROVÁNÍ
Nebezpečí zranění!
Vypínač a bezpečnostní spínač nesmějí být zaaretované!
– Pokud jsou spínače poškozené, s výrobkem nepra-
cujte.
– Přesvědčte se před každým použitím, že je výrobek
funkční.
VAROVÁNÍ
Vždy se ujistěte, že je nástavec správně namontovaný!
VAROVÁNÍ
Ujistěte se, že zpracovávaný materiál je vhodný na
otáčky nástavce.
Upozornění:
Pro trvalé použití se musí výrobek namontovat na dílen-
ský stůl.
www.scheppach.com
-1
720 min Tvrdé dřevo, tvrdému dřevu podobné
materiály, jemné řezy
-1
Měkké dřevo,
středně hrubé a hrubé řezy
měkké materiály,
