9.4.3 Zgornji nosilec (28) (sl. 13)
Pazite, da bo zgornji nosilec (28) v vodoravnem položaju
in zgornji oporni ležaj (27) sredinsko na list tračne žage
(6).
1. Odvijte vijak (28a) zgornjega nosilca (28) in ga porav-
najte z listom tračne žage (6).
Uporabite križni izvijač ali viličasti ključ velikosti 8/10
(A).
9.4.4 Stranski zgornji oporni ležaj (27c)
(sl. 14)
Stranski oporni ležaji (27c, 27g) se uporabljajo za stabil-
nost in poravnavo lista tračne žage (6) med delovanjem.
Pri tem pomagajo zagotavljati, da list tračne žage (6) med
postopkom rezanja ostane v ustreznem položaju in na
ustrezni progi.
1. Odvijte ustrezen nastavljivi vijak (27d) stranskega
zgornjega opornega ležaja (27c).
Uporabite imbus ključ 3 mm (B).
2. Stranski zgornji oporni ležaj (27c) obrnite toliko, da
ravno ne bo več v stiku z listom tračne žage (6) (raz-
dalja maks. 0,5 mm).
Pri tem pazite, da bosta stranska zgornja oporna leža-
ja (27c) nastavljena sredinsko na list tračne žage (6)
in medsebojno vzporedno.
3. Znova zategnite nastavljive vijake (27d) stranskega
zgornjega opornega ležaja (27c).
Uporabite imbus ključ 3 mm (B).
9.4.5 Stranski spodnji oporni ležaj (27g)
(sl. 15)
Za nastavljanje stranskega spodnjega opornega ležaja
(27g) bo morda potrebno mizo žage (8) nagniti na 45°.
(glejte 10.4)
1. Odvijte ustrezen nastavljivi vijak (27h) stranskega
spodnjega opornega ležaja (27g).
Uporabite imbus ključ 3 mm (B).
2. Stranski spodnji oporni ležaj (27g) obrnite toliko, da
ravno ne bo več v stiku z listom tračne žage (6) (raz-
dalja maks. 0,5 mm).
Pri tem pazite, da bosta stranska spodnja oporna le-
žaja (27g) nastavljena sredinsko na list tračne žage
(6) in medsebojno vzporedno.
3. Znova zategnite nastavljive vijake (27h) stranskega
spodnjega opornega ležaja (27g).
Uporabite imbus ključ 3 mm (B).
9.5 Nastavljanje zaščitne naprave lista
tračne žage (5) (sl. 16)
Napotek:
Nastavitev preverite pred vsakim rezanjem in ga po potre-
bi ponovno nastavite.
1. Odvijte vpenjalno matico (4).
2. Z roko spustite zaščitno napravo lista tračne žage (5)
čim bližje proti obdelovancu, ki ga boste obdelovali
(razdalja pribl. 2–3 mm).
3. Ponovno privijte vpenjalno matico (4).
130 | SI
9.6 Nastavljanje hitrosti traku
(sl. 11, 17, 18)
1. Odprite spodnja vrata ohišja (11) tako, da sprostite vi-
jake z notranjim šesterokotnikom (11b). Uporabite
šesterokotni imbus ključ 5 mm (D).
2. Odvijte vpenjalni vijak jermena (29a) na motorju (16)
in potisnite motor (16) rahlo navzgor, da sprostite jer-
men (29).
Uporabite šesterokotni imbus ključ 6 mm (E).
3. Jermen (29) namestite na želeno pogonsko jermenico
(30) in vzporedno tekočo jermenico kolesa (31) (S1 ali
S2).
Pri tem pazite, da se zareze medsebojno spojijo in jer-
men (29) sedi na sredini pogonske jermenice (30) in jer-
menice kolesa (31).
4. Motor (16) potisnite narahlo nazaj in zopet zategnite
vpenjalni vijak jermena (29a) na motorju (16), da bi ta-
ko napeli jermen (29).
Uporabite šesterokotni imbus ključ 6 mm (E).
5. Znova zaprite spodnja vrata ohišja (11) in jih zavarujte
z vijakom z notranjim šesterokotnikom (11b). Uporabi-
te šesterokotni imbus ključ 5 mm (D).

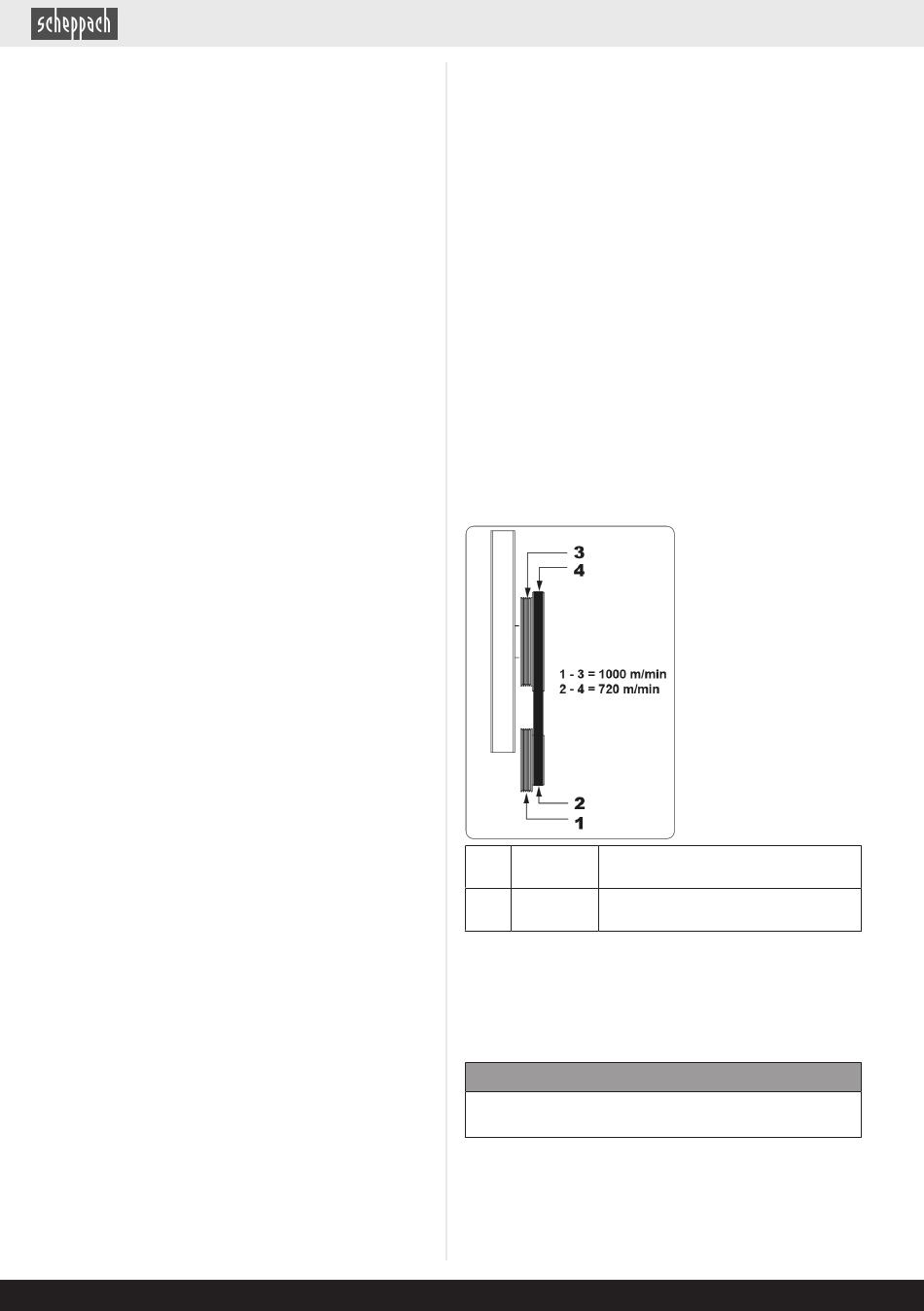

Razponi hitrosti
2 – 4
1 - 3 1000 min
10 Uporaba
Tračna žaga je fiksna žaga z gnanim listom tračne žage,
ki je priključen na obroč. Tračna žaga omogoča natančne
reze v les in podobnimi materiali.
Funkcije upravljalnih elementov si lahko ogledate v nas-
lednjih opisih.
POZOR
Pred zagonom morate izdelek obvezno montirati v
celoti!
Napotek:
Izdelek je opremljen z varnostnim stikalom. To pomeni,
da izdelka ni mogoče vklopiti, če so vrata odprta ali niso
pravilno zaprta.
Prepričajte se, da se obe varnostni stikali (11a) na vratih
ohišja (11) pravilno zaskočita.
www.scheppach.com
-1
720 min Trd les, materiali, podobni trdemu
lesu, precizni rezi
-1
Mehak les, mehki materiali,
srednje grobi in grobi rezi
