9.4 Nukutuskaasuille altistuminen
MaxBlend 2:n mukana toimitettujen happiantureiden ainutlaatuisen kemiallisen rakenteen
vuoksi yleisesti käytetyille anestesiakaasuille altistumisella ei ole merkittäviä vaikutuk-
sia. Monitoria ei kuitenkaan ole suunniteltu tulenaroille kaasuseoksille altistumiseen (ks.
VAROITUS sivulla 86).
INTERFERENTTI
TILAVUUS-% KUIVA
Ilokaasu
60 %, tasapaino O2
Halotaani
4 %
Enfluraani
5 %
Isofluraani
5 %
Helium
50 %, tasapaino O2
Sevofluraani
5 %
Desfluraani
15 %
HUOMAUTUS: Tasausseos 30 % O2/70 % N2O, ellei toisin mainita.
10.0 VARAOSAT JA LISÄVARUSTEET
KUVAUS
MAX550E-happianturi
LISÄVARUSTEIDEN KUVAUS
Monitorikaapeli
Kiskokiinnike
Säädettävä napakiinnike
Pylväskiinnike
Kompakti seinäkiinnike
Maxtecin hyväksymä virtalähde
Suuri seinäkiinnike
10' duaalinen sekoittimen letku (DISS)
Laitteen korjaamisen saa suorittaa Maxtecin valtuutettu huoltoteknikko, joka on perehtynyt
tämän laitteen korjaamiseen.
Korjaamista vaativa laite on lähetettävä osoitteeseen:
Maxtec
Service Department
2305 South 1070 West
Salt Lake City, Ut 84119
1.800.748.5355
(Sisällytä lähetykseen asiakaspalvelun antama RMA-numero)
WWW.MAXTEC.COM • (800) 748-5355
11.0 TOIMINNAN TEORIA

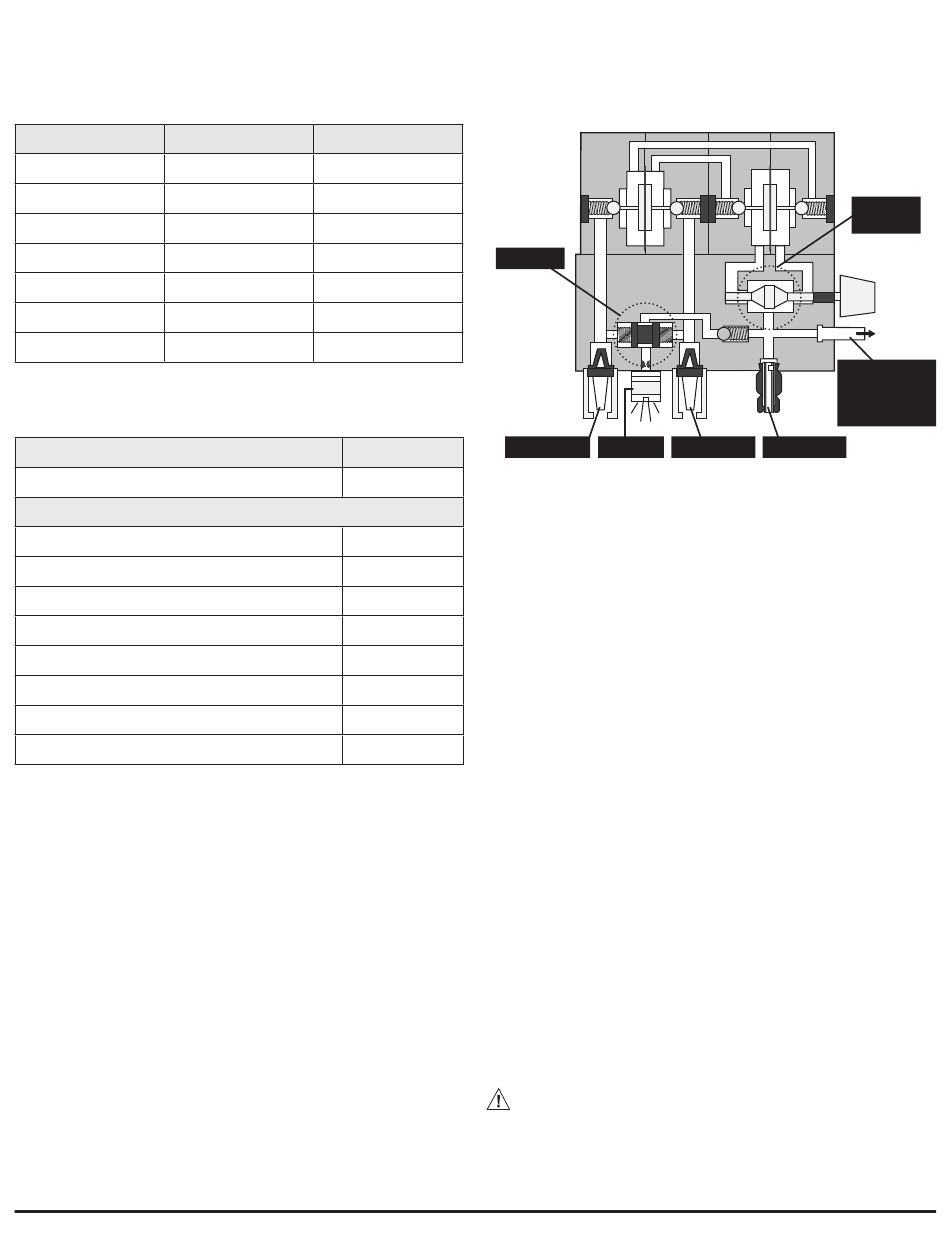

11.1 Toimintakaavio
INTERFERENSSI O2 %:SSA
< 1,5 %
< 1,5 %
< 1,5 %
< 1,5 %
Hälytys/ohitus
< 1,5 %
< 1,5 %
< 1,5 %
OSAN NUMERO
R140P02-001
11.2 Sekoittaminen
MaxBlend 2 on suunniteltu käyttämään kahta 50 PSIG:n (3,4 baaria) kaasulähdettä. Kaksi kaa-
sulähdettä kulkevat MaxBlend 2:n pohjassa olevien ilman ja hapen sisääntuloliittimien kautta.
R228P49
Liittimissä on molemmissa 30 mikronin hiukkassuodatin. Suodattimien jälkeen kaasu kulkee
R100P09
ankannokkatakaiskuventtiilin läpi, mikä estää kaasun mahdollisen käänteisvirtauksen joko
ilman tai hapen syöttöjärjestelmistä.
R100P22
Seuraavaksi nämä kaksi kaasua kulkevat kaksivaiheisen tasapainosäätimen läpi. Tämän sää-
R100P26
timen tarkoituksena on tasata ilman ja happikaasujen lähteiden käyttöpaineet. Kun nämä
RP05P07
paineet on tasapainotettu, kaasut suhteutetaan happipitoisuuden valintanupilla valitun happi-
pitoisuuden mukaan. Happipitoisuusnupin avulla kliinikko voi valita halutun happipitoisuuden
R230P10
välillä 21–100 % O
RP05P09
11.3 Kaasun lähtöaukko
R129P01
MaxBlend 2:ssa on kolme kaasun lähtöaukkoa. Yksi on kiinteä akryylinen virtausmittari,
kaksi muuta ovat apuportteja (toinen yksikön pohjassa ja toinen oikealla). Nämä lähtöaukot
kykenevät toimittamaan yhdistettyjä mitattuja virtauksia: 0–30 LPM matalan virtauksen mal-
lissa ja 0–120 LPM korkean virtauksen mallissa. Lisälähtöportit on varustettu automaattisella
sulkuventtiilillä. Kaasun virtaus kummastakin lähtöportista käynnistyy automaattisesti, kun
lähtöporttiin kiinnitetään pneumaattinen laite (kuten virtausmittari).
Riippumatta siitä, onko lähtöaukkoon kytketty jotain laitetta, sekoittimen vasemmalla puo-
lella olevasta MaxBlend 2:n anturiportista virtaa minimaalinen 0,1 LPM:n kaasuvirtaus. Juuri
tästä ilmavirtauksesta kaasu analysoidaan happianturilla. Tarjolla on lisäksi kytkin, jonka
avulla käyttäjä voi aktivoida ylimääräisen kaasulähdön, mikä varmistaa sen, että sekoittimella
on riittävä virtaus tarkkaan toimintaan silloin, kun potilaalle toimitettu kokonaisvirtaus on
alle tietyn minimikynnyksen. Matalan virtauksen mallilla tämä ylimääräinen kaasulähtö on
aktivoitava, jos potilaalle toimitettu kokonaisvirtaus on alle 3 LPM.
Korkean virtauksen mallilla ylimääräinen kaasulähtö on aktivoitava, jos potilaalle toimitettu
kokonaisvirtaus on alle 15 LPM. Näitä rajoja suuremmissa virtauksissa, ilmauksen vaihto voi-
daan deaktivoida hapen säästämiseksi.
happipitoisuuteen voi tulla merkittävä poikkeama.
97
1. vaihe
Tasapainomoduuli
Hapen sisääntulo
Äänimerkki
Ilman sisääntulo
. Tästä kohdasta seoskaasu virtaa lähtöporttiin.
2
HUOMIO: Jos kaasulähtöä ei aktivoida edellä kuvatulla tavalla, potilaalle toimitettavaan
2. vaihe
Tasapainomoduuli
Suhdeventtiili
O
2
Seoskaasun lähtö
virtausmittarin anturin
ilmausputkeen
Seoskaasun lähtö
SUOMI
