HAPEN ALARAJAHÄLYTYS — Hapen hälytyksen alaraja. Ääni- ja visuaaliset hälytykset
laukeavat, kun tämä raja ylittyy.
k
ALARAJAHÄLYTYKSEN MERKKIVALO —
LCD-näyttämän LOW-kuvakkeen alla. Osoitettu arvo edustaa happiprosenttia, jolla ala-
rajahälytys aktivoituu.
l
< 18 % HÄLYTYKSEN MERKKIVALO — 18 %:n hälytyksen merkkivalo sijaitsee ala-
rajahälytystasoa osoittavien numeroiden yläpuolella. Kun matalan hälytystason
asetus on alle 18 %, merkkivalo vilkkuu sekunnin välein varoitukseksi käyttä-
jälle tästä erityistilasta. Katso osiosta 2.3.1 ohjeet tämän matalan hälytystason
asettamiseksi.

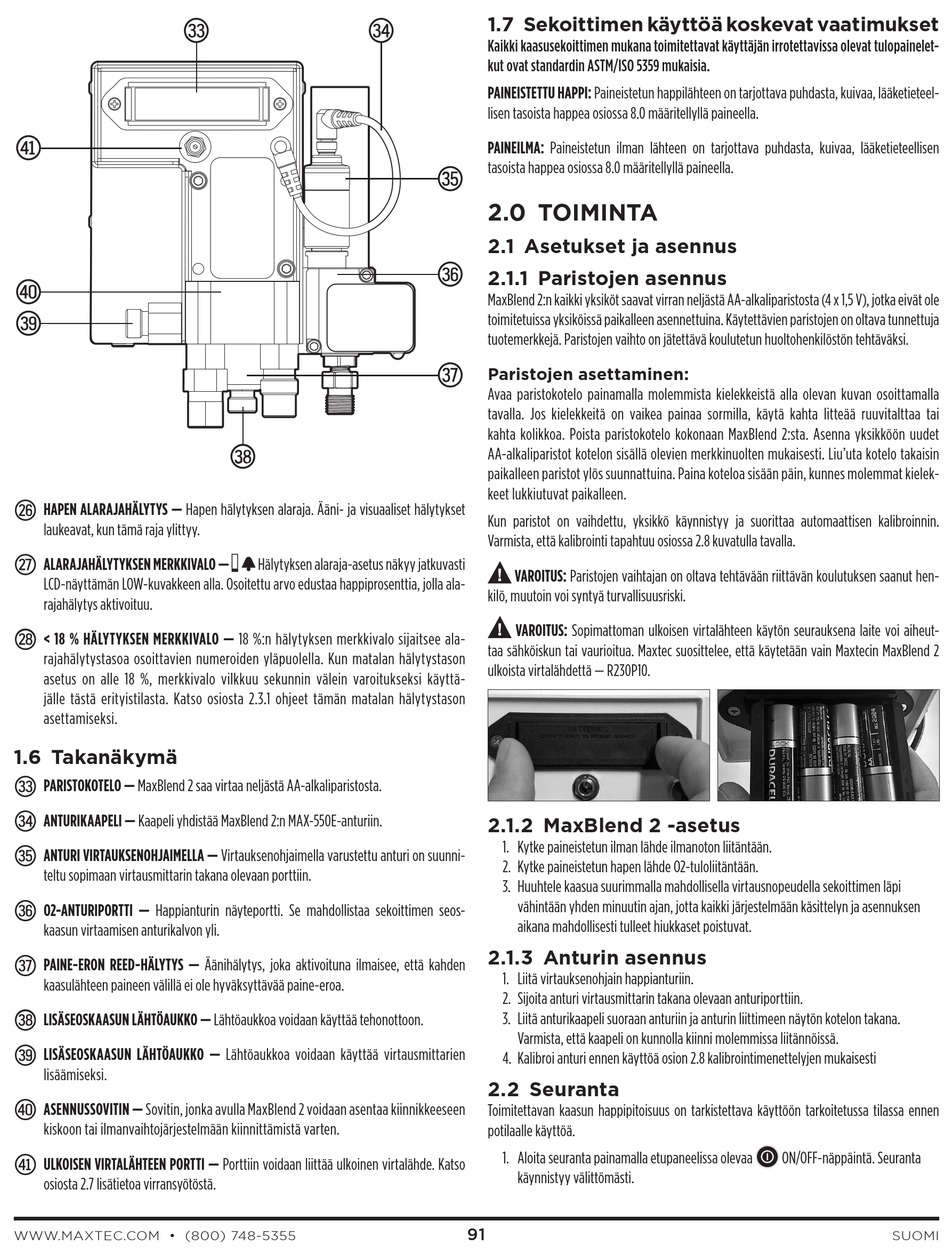

1.6 Takanäkymä
v
PARISTOKOTELO — MaxBlend 2 saa virtaa neljästä AA-alkaliparistosta.
b
ANTURIKAAPELI — Kaapeli yhdistää MaxBlend 2:n MAX-550E-anturiin.
n
ANTURI VIRTAUKSENOHJAIMELLA — Virtauksenohjaimella varustettu anturi on suunni-
teltu sopimaan virtausmittarin takana olevaan porttiin.
m
O2-ANTURIPORTTI — Happianturin näyteportti. Se mahdollistaa sekoittimen seos-
kaasun virtaamisen anturikalvon yli.
,
PAINE-ERON REED-HÄLYTYS — Äänihälytys, joka aktivoituna ilmaisee, että kahden
kaasulähteen paineen välillä ei ole hyväksyttävää paine-eroa.
.
LISÄSEOSKAASUN LÄHTÖAUKKO — Lähtöaukkoa voidaan käyttää tehonottoon.
/
LISÄSEOSKAASUN LÄHTÖAUKKO — Lähtöaukkoa voidaan käyttää virtausmittarien
lisäämiseksi.
Q
ASENNUSSOVITIN — Sovitin, jonka avulla MaxBlend 2 voidaan asentaa kiinnikkeeseen
kiskoon tai ilmanvaihtojärjestelmään kiinnittämistä varten.
W
ULKOISEN VIRTALÄHTEEN PORTTI — Porttiin voidaan liittää ulkoinen virtalähde. Katso
osiosta 2.7 lisätietoa virransyötöstä.
WWW.MAXTEC.COM • (800) 748-5355
b
.
Hälytyksen alaraja-asetus näkyy jatkuvasti
1.7 Sekoittimen käyttöä koskevat vaatimukset
Kaikki kaasusekoittimen mukana toimitettavat käyttäjän irrotettavissa olevat tulopainelet-
kut ovat standardin ASTM/ISO 5359 mukaisia.
PAINEISTETTU HAPPI: Paineistetun happilähteen on tarjottava puhdasta, kuivaa, lääketieteel-
lisen tasoista happea osiossa 8.0 määritellyllä paineella.
PAINEILMA: Paineistetun ilman lähteen on tarjottava puhdasta, kuivaa, lääketieteellisen
tasoista happea osiossa 8.0 määritellyllä paineella.
n
2.0 TOIMINTA
2.1 Asetukset ja asennus
m
2.1.1 Paristojen asennus
MaxBlend 2:n kaikki yksiköt saavat virran neljästä AA-alkaliparistosta (4 x 1,5 V), jotka eivät ole
toimitetuissa yksiköissä paikalleen asennettuina. Käytettävien paristojen on oltava tunnettuja
tuotemerkkejä. Paristojen vaihto on jätettävä koulutetun huoltohenkilöstön tehtäväksi.
,
Paristojen asettaminen:
Avaa paristokotelo painamalla molemmista kielekkeistä alla olevan kuvan osoittamalla
tavalla. Jos kielekkeitä on vaikea painaa sormilla, käytä kahta litteää ruuvitalttaa tai
kahta kolikkoa. Poista paristokotelo kokonaan MaxBlend 2:sta. Asenna yksikköön uudet
AA-alkaliparistot kotelon sisällä olevien merkkinuolten mukaisesti. Liu'uta kotelo takaisin
paikalleen paristot ylös suunnattuina. Paina koteloa sisään päin, kunnes molemmat kielek-
keet lukkiutuvat paikalleen.
Kun paristot on vaihdettu, yksikkö käynnistyy ja suorittaa automaattisen kalibroinnin.
Varmista, että kalibrointi tapahtuu osiossa 2.8 kuvatulla tavalla.
VAROITUS: Paristojen vaihtajan on oltava tehtävään riittävän koulutuksen saanut hen-
kilö, muutoin voi syntyä turvallisuusriski.
VAROITUS: Sopimattoman ulkoisen virtalähteen käytön seurauksena laite voi aiheut-
taa sähköiskun tai vaurioitua. Maxtec suosittelee, että käytetään vain Maxtecin MaxBlend 2
ulkoista virtalähdettä — R230P10.
2.1.2 MaxBlend 2 -asetus
1. Kytke paineistetun ilman lähde ilmanoton liitäntään.
2. Kytke paineistetun hapen lähde O2-tuloliitäntään.
3. Huuhtele kaasua suurimmalla mahdollisella virtausnopeudella sekoittimen läpi
vähintään yhden minuutin ajan, jotta kaikki järjestelmään käsittelyn ja asennuksen
aikana mahdollisesti tulleet hiukkaset poistuvat.
2.1.3 Anturin asennus
1. Liitä virtauksenohjain happianturiin.
2. Sijoita anturi virtausmittarin takana olevaan anturiporttiin.
3. Liitä anturikaapeli suoraan anturiin ja anturin liittimeen näytön kotelon takana.
Varmista, että kaapeli on kunnolla kiinni molemmissa liitännöissä.
4. Kalibroi anturi ennen käyttöä osion 2.8 kalibrointimenettelyjen mukaisesti
2.2 Seuranta
Toimitettavan kaasun happipitoisuus on tarkistettava käyttöön tarkoitetussa tilassa ennen
potilaalle käyttöä.
1. Aloita seuranta painamalla etupaneelissa olevaa
käynnistyy välittömästi.
91
ON/OFF-näppäintä. Seuranta
