Parameter; Bedieneinheit - Eaton M-Max Betriebsanleitung

04/10 MN04020001Z-DE

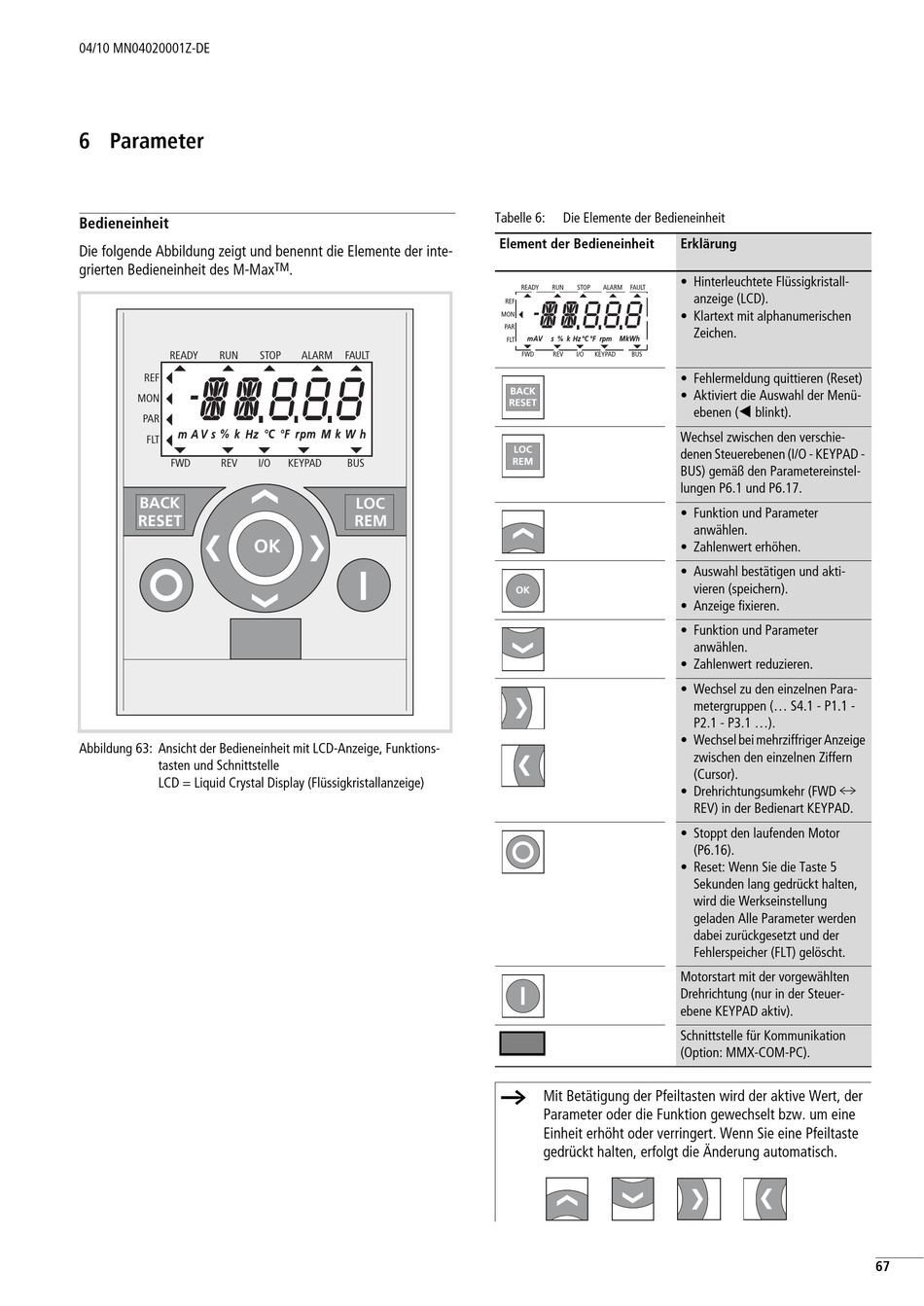

6 Parameter

Bedieneinheit

Die folgende Abbildung zeigt und benennt die Elemente der inte-
grierten Bedieneinheit des M-Max
READY RUN
REF
MON
PAR
FLT
FWD REV
BACK
RESET
Abbildung 63: Ansicht der Bedieneinheit mit LCD-Anzeige, Funktions-
tasten und Schnittstelle
LCD = Liquid Crystal Display (Flüssigkristallanzeige)
TM
.
STOP ALARM FAULT
I/O KEYPAD BUS
LOC
REM
OK
I
Tabelle 6: Die Elemente der Bedieneinheit
Element der Bedieneinheit
READY RUN STOP ALARM FAULT
REF
MON
PAR
FLT
FWD REV I/O KEYPAD BUS
BACK
RESET
LOC
REM
OK
I
h Mit Betätigung der Pfeiltasten wird der aktive Wert, der
Parameter oder die Funktion gewechselt bzw. um eine
Einheit erhöht oder verringert. Wenn Sie eine Pfeiltaste
gedrückt halten, erfolgt die Änderung automatisch.
Erklärung
• Hinterleuchtete Flüssigkristall-
anzeige (LCD).
• Klartext mit alphanumerischen
Zeichen.
• Fehlermeldung quittieren (Reset)
• Aktiviert die Auswahl der Menü-
Y
ebenen ( blinkt).
Wechsel zwischen den verschie-
denen Steuerebenen (I/O - KEYPAD -
BUS) gemäß den Parametereinstel-
lungen P6.1 und P6.17.
• Funktion und Parameter
anwählen.
• Zahlenwert erhöhen.
• Auswahl bestätigen und akti-
vieren (speichern).
• Anzeige fixieren.
• Funktion und Parameter
anwählen.
• Zahlenwert reduzieren.
• Wechsel zu den einzelnen Para-
metergruppen (... S4.1 - P1.1 -
P2.1 - P3.1 ...).
• Wechsel bei mehrziffriger Anzeige
zwischen den einzelnen Ziffern
(Cursor).
• Drehrichtungsumkehr (FWD n
REV) in der Bedienart KEYPAD.
• Stoppt den laufenden Motor
(P6.16).
• Reset: Wenn Sie die Taste 5
Sekunden lang gedrückt halten,
wird die Werkseinstellung
geladen Alle Parameter werden
dabei zurückgesetzt und der
Fehlerspeicher (FLT) gelöscht.
Motorstart mit der vorgewählten
Drehrichtung (nur in der Steuer-
ebene KEYPAD aktiv).
Schnittstelle für Kommunikation
(Option: MMX-COM-PC).
67
