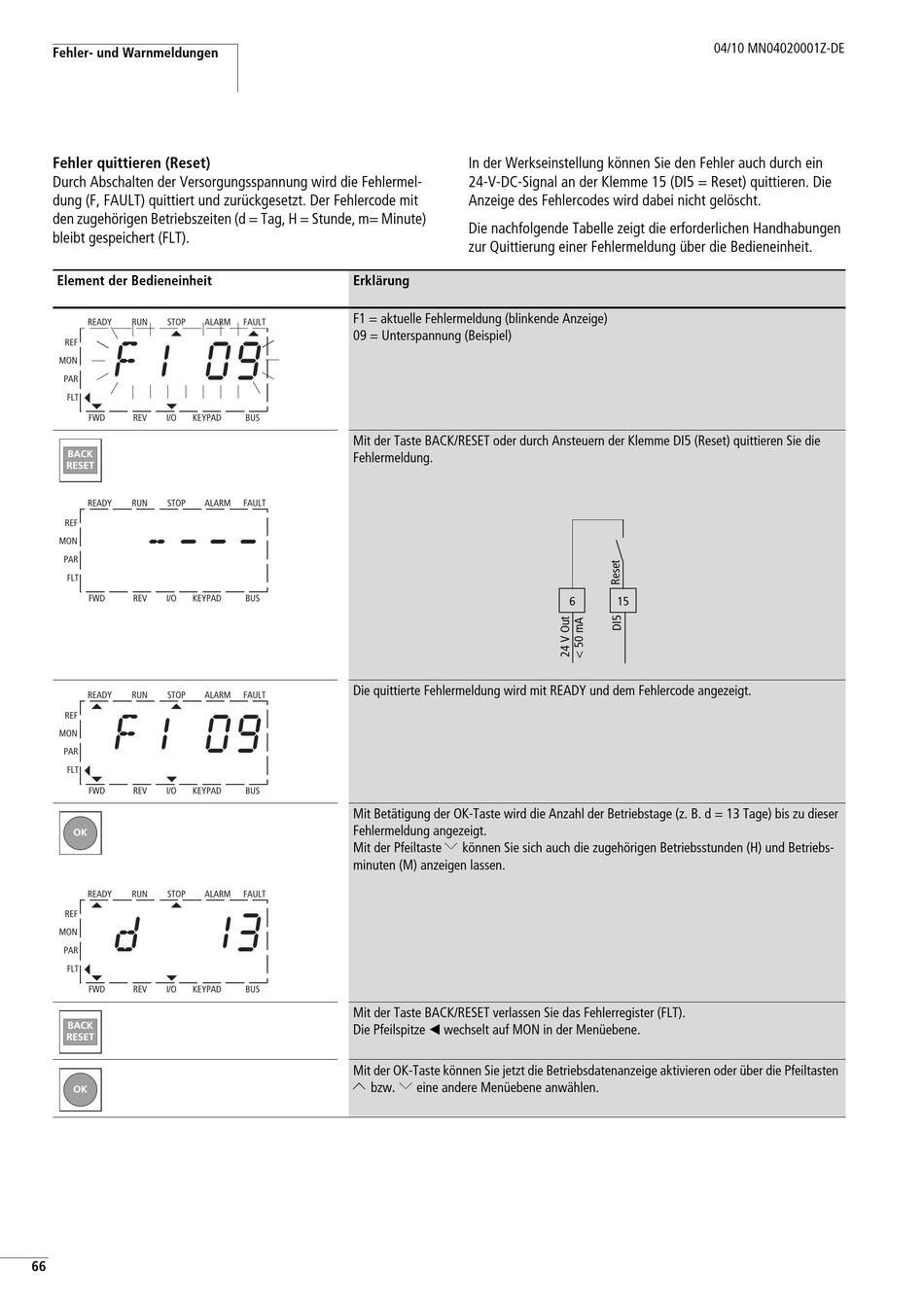

Fehler- und Warnmeldungen
Fehler quittieren (Reset)
Durch Abschalten der Versorgungsspannung wird die Fehlermel-
dung (F, FAULT) quittiert und zurückgesetzt. Der Fehlercode mit
den zugehörigen Betriebszeiten (d = Tag, H = Stunde, m= Minute)
bleibt gespeichert (FLT).
Element der Bedieneinheit
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD
BACK
RESET
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD
OK
READY
RUN
STOP
ALARM
REF
MON
PAR
FLT
FWD
REV
I/O
KEYPAD
BACK
RESET
OK
66
Erklärung
F1 = aktuelle Fehlermeldung (blinkende Anzeige)
FAULT
09 = Unterspannung (Beispiel)
BUS
Mit der Taste BACK/RESET oder durch Ansteuern der Klemme DI5 (Reset) quittieren Sie die
Fehlermeldung.
FAULT
BUS
Die quittierte Fehlermeldung wird mit READY und dem Fehlercode angezeigt.
FAULT
BUS
Mit Betätigung der OK-Taste wird die Anzahl der Betriebstage (z. B. d = 13 Tage) bis zu dieser
Fehlermeldung angezeigt.
Mit der Pfeiltaste
minuten (M) anzeigen lassen.
FAULT
BUS
Mit der Taste BACK/RESET verlassen Sie das Fehlerregister (FLT).
Die Pfeilspitze Y wechselt auf MON in der Menüebene.
Í
Mit der OK-Taste können Sie jetzt die Betriebsdatenanzeige aktivieren oder über die Pfeiltasten
. Ú
bzw
eine andere Menüebene anwählen.
In der Werkseinstellung können Sie den Fehler auch durch ein
24-V-DC-Signal an der Klemme 15 (DI5 = Reset) quittieren. Die
Anzeige des Fehlercodes wird dabei nicht gelöscht.
Die nachfolgende Tabelle zeigt die erforderlichen Handhabungen
zur Quittierung einer Fehlermeldung über die Bedieneinheit.
6
15
Ú
können Sie sich auch die zugehörigen Betriebsstunden (H) und Betriebs-
04/10 MN04020001Z-DE
