Zu diesem Handbuch

Das vorliegende Handbuch beschreibt die Frequenzumrichter der
TM
Gerätereihe M-Max . Es weist spezielle Informationen aus, die
Sie für die Projektierung, die Installation sowie den Betrieb der
Frequenzumrichter MMX benötigen. Alle Angaben hierzu
beziehen sich auf die angegebenen Hard- und Software-Versi-
onen.
Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie die
Frequenzumrichter installieren und in Betrieb nehmen.
Wir setzen voraus, dass Sie über physikalische Grundkenntnisse
verfügen und mit der Handhabung in elektrischen Anlagen,
Maschinen und dem Lesen technischer Zeichnungen vertraut sind.
Hinweise zur zweiten Ausbaustufe des MMX
Die vorliegende zweite Auflage dieses Handbuchs beschreibt die
erweiterte Funktionalität. Der Frequenzumrichter der Reihe
TM
M-Max ab Fertigungsdatum 12W10 f S/N91275113, siehe
Typenschild.
Wesentliche Merkmale dieser Ausbaustufe sind:
• neue Steuerplatine mit einem leistungsgesteigerten
Mikroprozessor,
• seitlich angeordnete Schnittstelle für
Feldbus-Anschaltungen a,
• zwei weitere Steuertasten b,
• erweiterte Funktionalität bei den digitalen und analogen Ein-
und Ausgängen c.
BA CK
RE SE T
LO C
RE M
OK
I

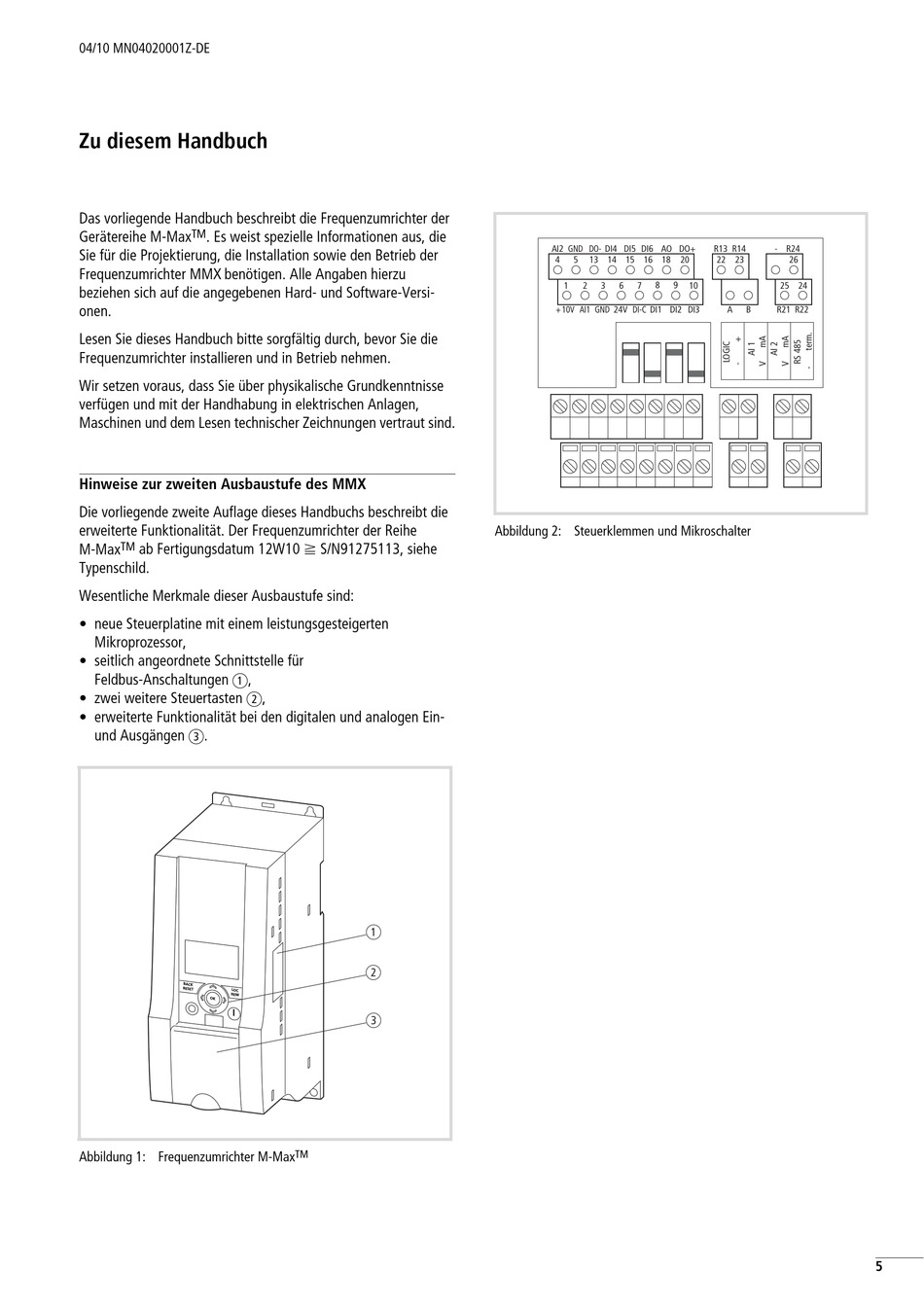

Abbildung 1: Frequenzumrichter M-Max
a
b
c
TM
AI2 GND DO- DI4 DI5 DI6 AO DO+
4 5 13 14 15 16 18 20
1 2 3 6 7 8
+ 10V AI1 GND 24V DI-C DI1 DI2 DI3
Abbildung 2: Steuerklemmen und Mikroschalter
R13 R14
- R24
22 23 26
9 10 25 24
A B R21 R22
