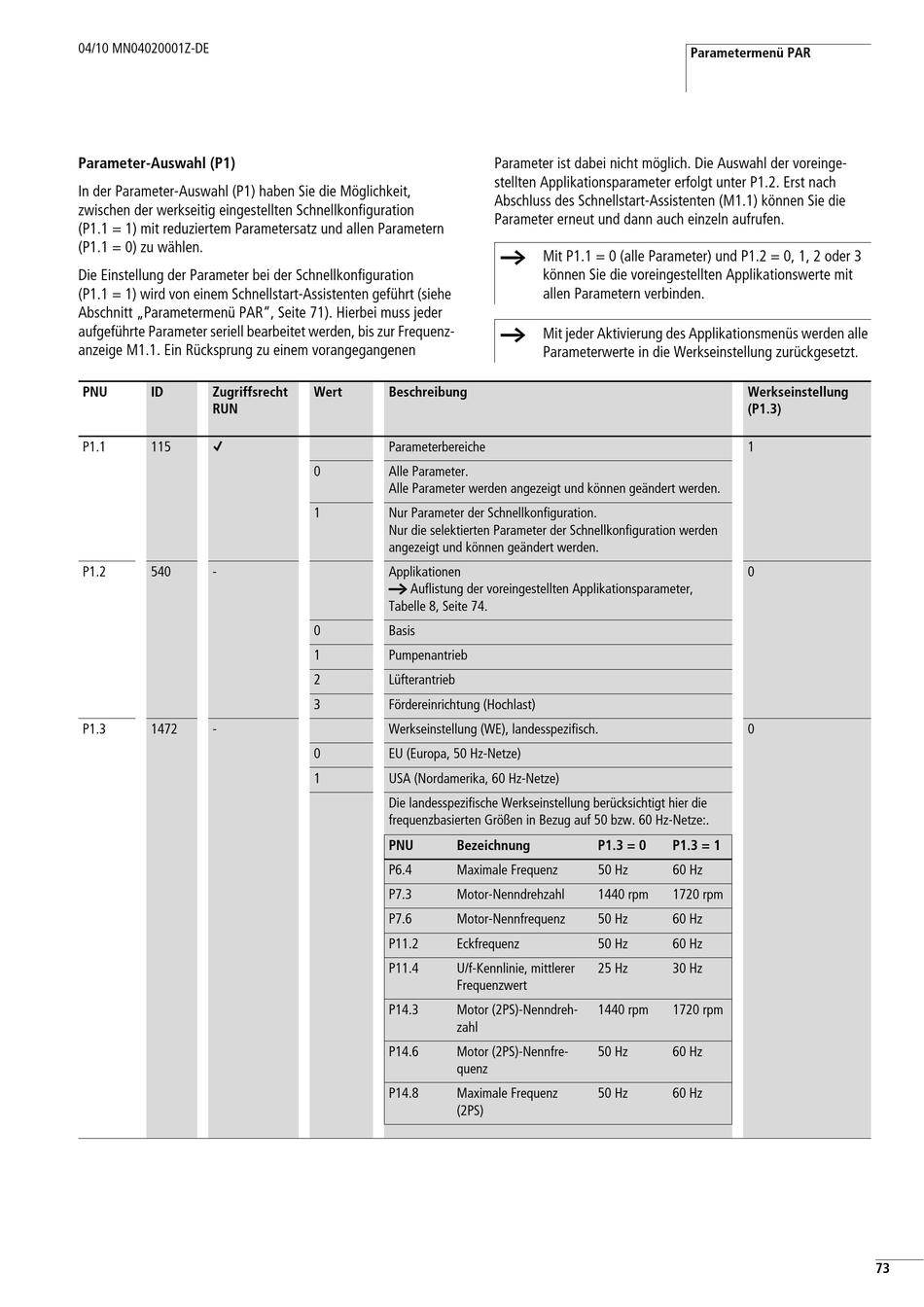

Parameter-Auswahl (P1)

In der Parameter-Auswahl (P1) haben Sie die Möglichkeit,
zwischen der werkseitig eingestellten Schnellkonfiguration
(P1.1 = 1) mit reduziertem Parametersatz und allen Parametern
(P1.1 = 0) zu wählen.
Die Einstellung der Parameter bei der Schnellkonfiguration
(P1.1 = 1) wird von einem Schnellstart-Assistenten geführt (siehe
Abschnitt „Parametermenü PAR", Seite 71). Hierbei muss jeder
aufgeführte Parameter seriell bearbeitet werden, bis zur Frequenz-
anzeige M1.1. Ein Rücksprung zu einem vorangegangenen
PNU ID Zugriffsrecht
RUN
P1.1 115
/
P1.2 540 -
P1.3 1472 -
Wert Beschreibung
Parameterbereiche
0 Alle Parameter.
Alle Parameter werden angezeigt und können geändert werden.
1 Nur Parameter der Schnellkonfiguration.
Nur die selektierten Parameter der Schnellkonfiguration werden
angezeigt und können geändert werden.
Applikationen
a Auflistung der voreingestellten Applikationsparameter,
Tabelle 8, Seite 74.
0 Basis
1 Pumpenantrieb
2 Lüfterantrieb
3 Fördereinrichtung (Hochlast)
Werkseinstellung (WE), landesspezifisch.
0 EU (Europa, 50 Hz-Netze)
1 USA (Nordamerika, 60 Hz-Netze)
Die landesspezifische Werkseinstellung berücksichtigt hier die
frequenzbasierten Größen in Bezug auf 50 bzw. 60 Hz-Netze:.
PNU Bezeichnung
P6.4 Maximale Frequenz
P7.3 Motor-Nenndrehzahl
P7.6 Motor-Nennfrequenz
P11.2 Eckfrequenz
P11.4 U/f-Kennlinie, mittlerer
Frequenzwert
P14.3 Motor (2PS)-Nenndreh-
zahl
P14.6 Motor (2PS)-Nennfre-
quenz
P14.8 Maximale Frequenz
(2PS)
Parameter ist dabei nicht möglich. Die Auswahl der voreinge-
stellten Applikationsparameter erfolgt unter P1.2. Erst nach
Abschluss des Schnellstart-Assistenten (M1.1) können Sie die
Parameter erneut und dann auch einzeln aufrufen.
h Mit P1.1 = 0 (alle Parameter) und P1.2 = 0, 1, 2 oder 3
können Sie die voreingestellten Applikationswerte mit
allen Parametern verbinden.
h Mit jeder Aktivierung des Applikationsmenüs werden alle
Parameterwerte in die Werkseinstellung zurückgesetzt.
P1.3 = 0
50 Hz
1440 rpm
50 Hz
50 Hz
25 Hz
1440 rpm
50 Hz
50 Hz
Parametermenü PAR
Werkseinstellung
(P1.3)
1
0
0
P1.3 = 1
60 Hz
1720 rpm
60 Hz
60 Hz
30 Hz
1720 rpm
60 Hz
60 Hz
