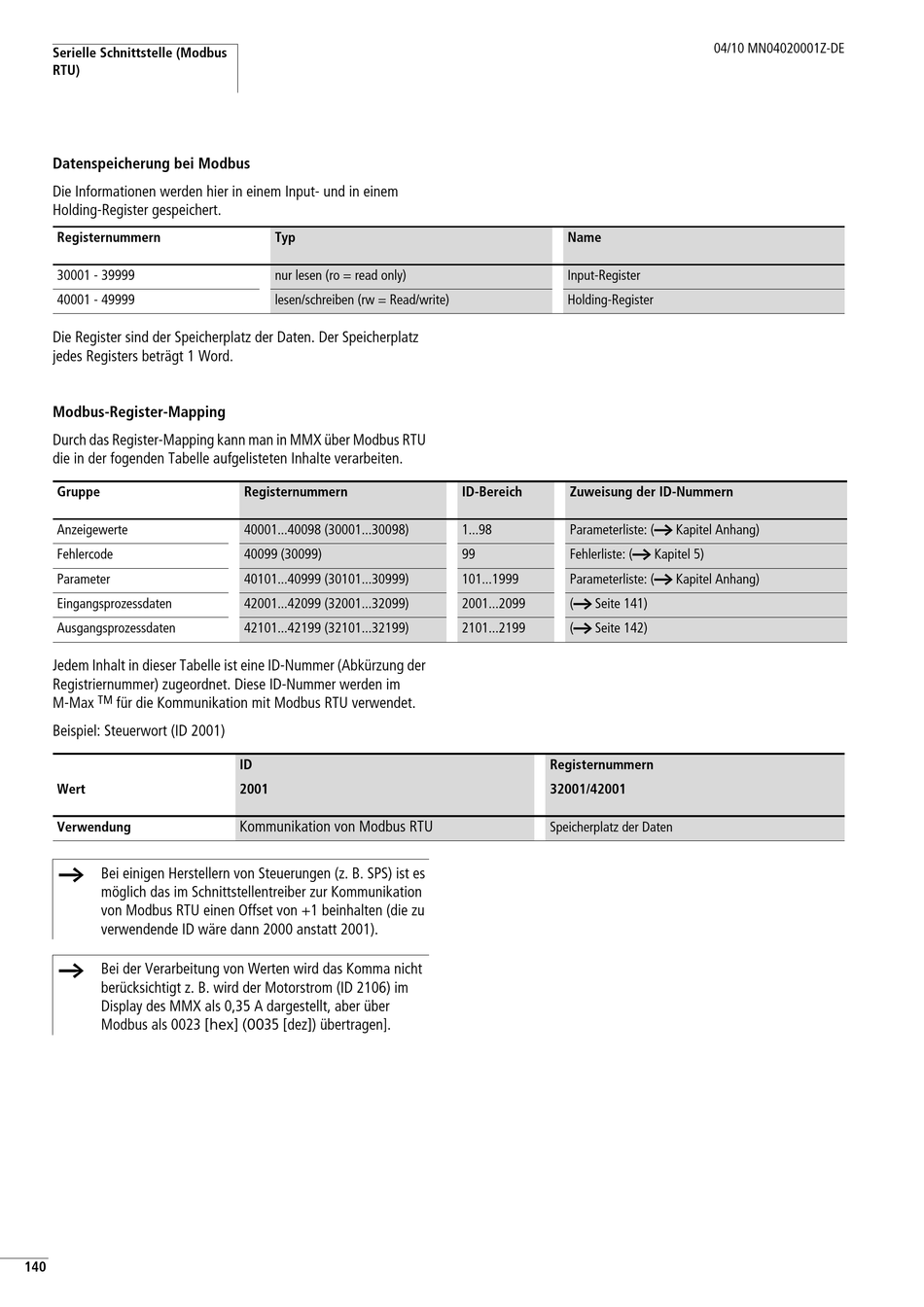

Datenspeicherung Bei Modbus; Modbus-Register-Mapping - Eaton M-Max Betriebsanleitung

Serielle Schnittstelle (Modbus
RTU)

Datenspeicherung bei Modbus

Die Informationen werden hier in einem Input- und in einem
Holding-Register gespeichert.
Registernummern
30001 - 39999
40001 - 49999
Die Register sind der Speicherplatz der Daten. Der Speicherplatz
jedes Registers beträgt 1 Word.

Modbus-Register-Mapping

Durch das Register-Mapping kann man in MMX über Modbus RTU
die in der fogenden Tabelle aufgelisteten Inhalte verarbeiten.
Gruppe
Anzeigewerte
Fehlercode
Parameter
Eingangsprozessdaten
Ausgangsprozessdaten
Jedem Inhalt in dieser Tabelle ist eine ID-Nummer (Abkürzung der
Registriernummer) zugeordnet. Diese ID-Nummer werden im
TM
M-Max für die Kommunikation mit Modbus RTU verwendet.
Beispiel: Steuerwort (ID 2001)
Wert
Verwendung
h Bei einigen Herstellern von Steuerungen (z. B. SPS) ist es
möglich das im Schnittstellentreiber zur Kommunikation
von Modbus RTU einen Offset von +1 beinhalten (die zu
verwendende ID wäre dann 2000 anstatt 2001).
h Bei der Verarbeitung von Werten wird das Komma nicht
berücksichtigt z. B. wird der Motorstrom (ID 2106) im
Display des MMX als 0,35 A dargestellt, aber über
Modbus als 0023 [hex] (0035 [dez]) übertragen].
140
Typ
nur lesen (ro = read only)
lesen/schreiben (rw = Read/write)
Registernummern
40001...40098 (30001...30098)
40099 (30099)
40101...40999 (30101...30999)
42001...42099 (32001...32099)
42101...42199 (32101...32199)
ID
2001
Kommunikation von Modbus RTU
Name
Input-Register
Holding-Register
ID-Bereich Zuweisung der ID-Nummern
1...98 Parameterliste: (a Kapitel Anhang)
99 Fehlerliste: (a Kapitel 5)
101...1999 Parameterliste: (a Kapitel Anhang)
2001...2099 (a Seite 141)
2101...2199 (a Seite 142)
Registernummern
32001/42001
Speicherplatz der Daten
04/10 MN04020001Z-DE
