3.13 Raccordements des câblages
Bornes Fonctions
L1-L2-MISE A Connexions d'alimentation électrique et de mise à terre
TERRE
KEY Porte de programmation
Entrée d'habilitation à distance
AB-AB
IN-GND Entrée signal de contrôle
NC-C-NO Contact alarme NC
Contact alarme commune C
Contact alarme NO
NO-C Relais ventilateur externe
Alimentation pour humidostat externe
24-GND

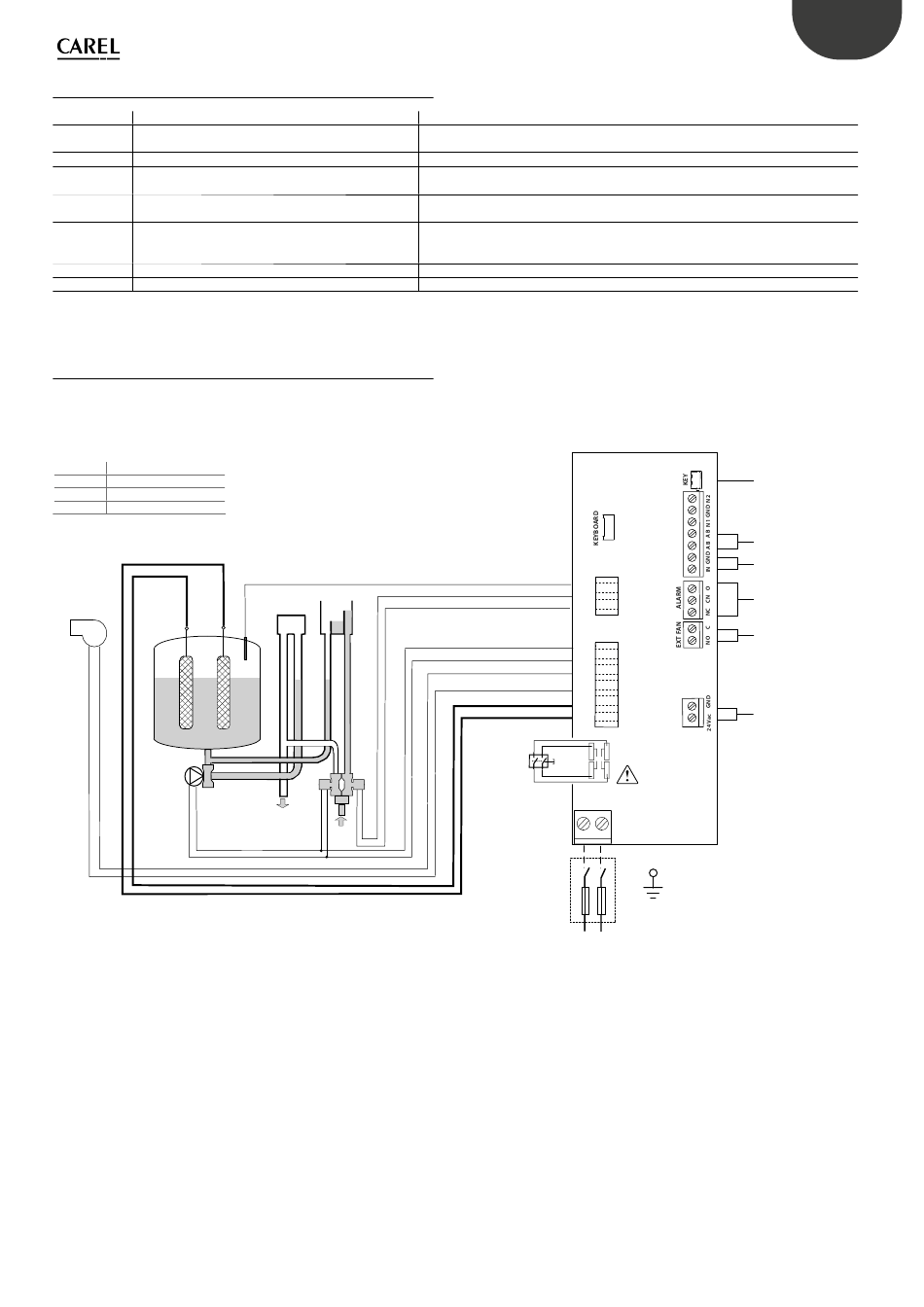

3.14 Schéma de câblage du dispositif de contrôle
Modèles CH***N2003
Légende
EVF Vanne de remplissage
DT Vanne de vidange
HL Capteur de haut niveau
E1, E2 Électrodes
EMBEDDED
BLOWER
(only for
CHF* models)
STEAM
BOILER UNIT
DP
Spécifi cations électriques
Alimentation électrique (110 Vac monophasé 50/60 Hz ou 230 Vac monophasé 50/60 Hz)
Connexion à porte de programmation ou superviseur
Impose un contact externe normalement ouvert; Rmax= 300 Ohm; Vmax= 33 Vdc; Imax= 6
mAcc; humidifi cateur habilité = contat fermé
Si programmé 0...10 V: Impédance d'entrée 10 kohm
Si programmé ON/OFF (Par défaut): Vmax = 33 Vdc, Imax = 5mA, Rmax = 300 Ohm
250 V; 8 Amp max. avec charge résistive; 4 Amp max. avec charge inductive
250 V; 8 Amp max. avec charge résistive; 4 Amp max. avec charge inductive
Alimentation électrique pour humidostat externe 24 Vac; 2 Watt
HL
DT
EVF
WATER OUTLET
WATER
INLET
Fig. 3.ad
HL
N
EVF
DP
N
F
INT
FAN
E1
E2
ON-OFF
2 6
N F
BOTTON
4 8
L1 L2
EXTERNAL FUSED
DISCONNECT TO
BE INSTALLED
(NOT SUPPLIED)
RESPECT LOCAL
CODES
POWER SUPPLY
(100Vac 1-PHASE 50-60 HZ
OR 230Vac 1-PHASE 50-60 HZ)
"compactsteam" +0300092FD - rel. 1.3 - 16.08.2021
21
FRE
Tab. 3.m
PROGRAMMING PORT
AIR PRESSURE SWITCH
HUMIDISTAT
ALARM
EXTERNAL DUCT FAN
24Vac FOR
EXTERNAL
HUMIDISTATS
CONNECTED
TO GROUND
