Wandmontage - Carel compactSteam Benutzerhandbuch

Wandmontage

Wandmontageanleitungen:
1. In die Wand gemäß im Lieferumfang enthaltener Bohrschablone die
Bohrungen bohren.
2. Den compactSteam-Befeuchter mit den im Lieferumfang enthaltenen
Schrauben und Verankerungen befestigen.

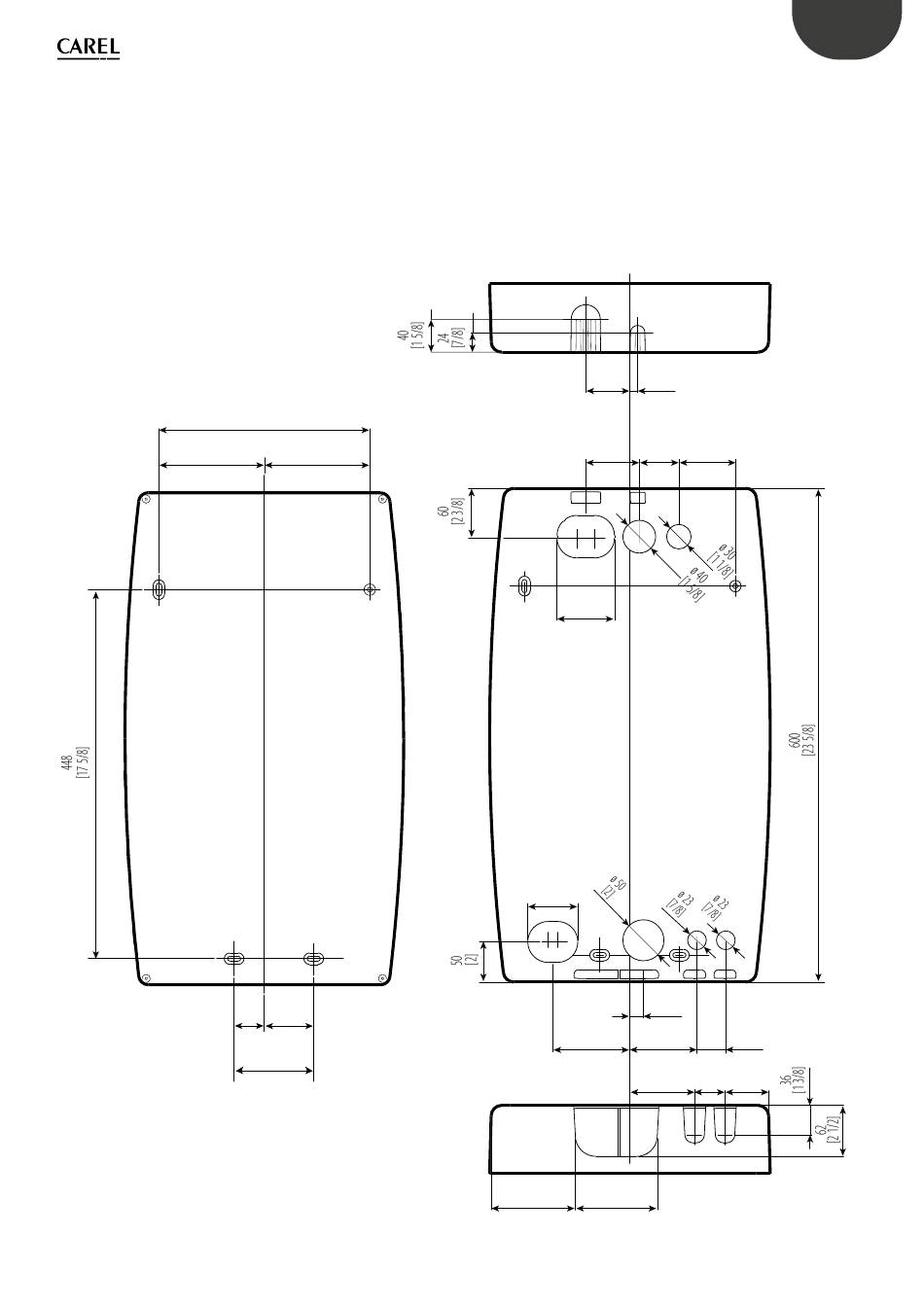

Fig 3.f beinhaltet die Abmessungen in mm (Inches in Klammern) für die
Wandmontage des Befeuchters.
128
[5]
OBEN
256
[10 1/8]
128
[5]
60
38,5
[1 1/2] [2 3/8]
98,5
[3 7/8]
UNTER
Fig. 3.f
54
[2 1/8]
65
[2 1/2]
70
[2 3/4]
61
[2 3/8]
94
[3 5/8]
102
99
[4] [3 7/8]
"compactsteam" +0300092FD - rel. 1.3 - 16.08.2021
13
GER
9
[3/8]
69
48
[1 7/8] [2 3/4]
16
[5/8]
81
35
[3 1/4] [1 3/8]
37 53
78
[3 1/8] [1 1/2] [2 1/8]
