Levelflex FMP51 Modbus

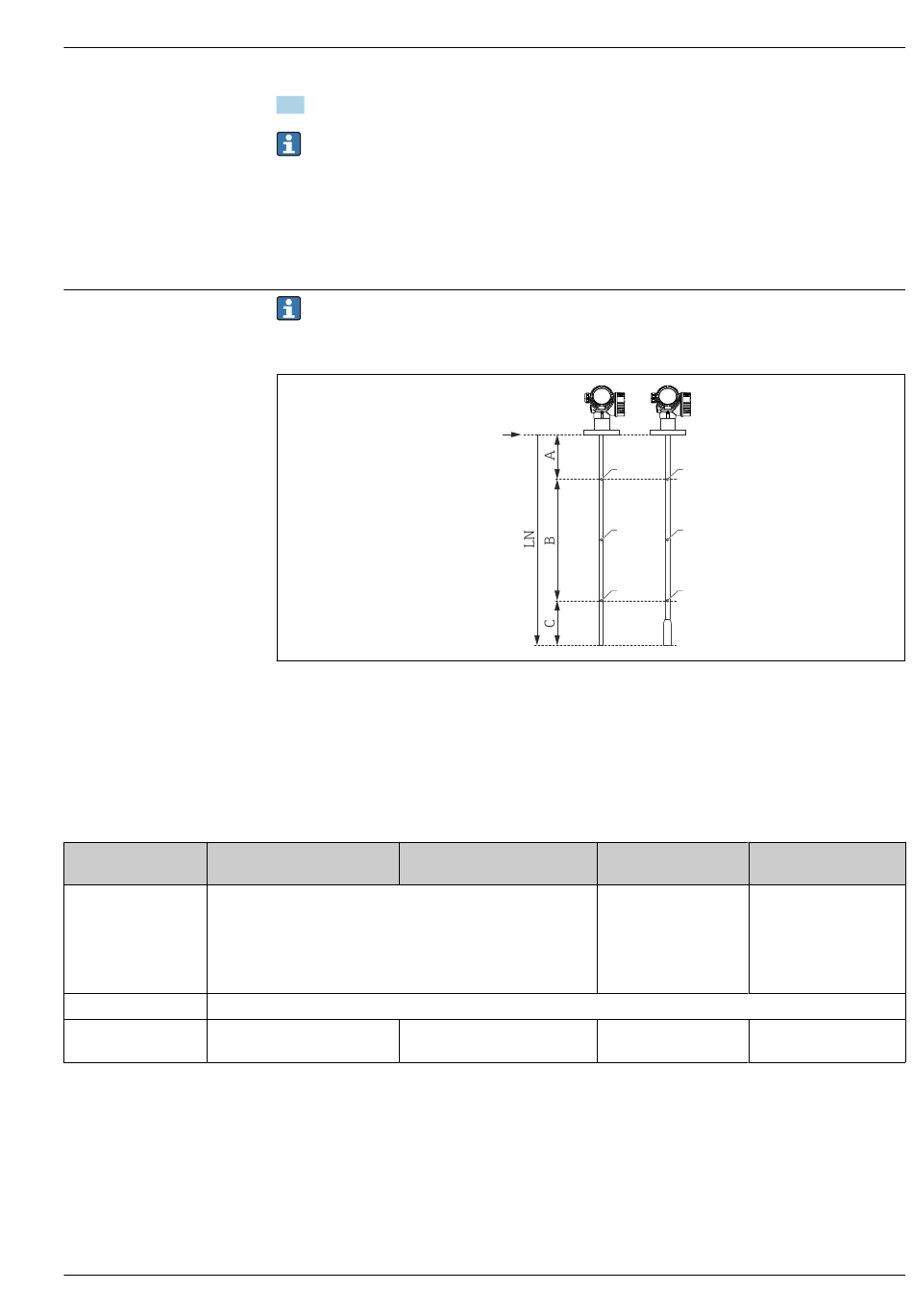

3-Punkt Linearitätsprotokoll
Stab- oder Koaxsonde
LN ≤ 6 m (20 ft)
Position 1. Messpunkt • FMP51/FMP52/FMP54 ohne Gasphasenkompensation/FMP55:
A = 350 mm (13,8 in)
• FMP54 mit Gasphasenkompensation, L
A = 600 mm (23,6 in)
• FMP54 mit Gasphasenkompensation, L
A = 850 mm (33,5 in)
Position 2. Messpunkt zentral zwischen 1. und 3. Messpunkt
Position 3. Messpunkt gemessen von unten:
C = 250 mm (9,84 in)
Endress+Hauser
3. Konfiguration auswählen.
Produktkonfigurator - das Tool für individuelle Produktkonfiguration
• Tagesaktuelle Konfigurationsdaten
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder
Bediensprache
• Automatische Überprüfung von Ausschlusskriterien
• Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-
Ausgabeformat
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 3-
Punkt Linearitätsprotokoll gewählt wurde.
Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt:
A Abstand vom Referenzpunkt R zum ersten Messpunkt
B Messbereich
C Abstand vom Sondenende zum dritten Messpunkt
LN Sondenlänge
R Referenzpunkt der Messung
1 Erster Messpunkt
2 Zweiter Messpunkt (in der Mitte zwischen erstem und drittem Messpunkt)
3 Dritter Messpunkt
Teilbare Stabsonde
LN > 6 m (20 ft)
ref
ref
gemessen von oben:
A+B = 5 750 mm (226 in)
R
1
2
3
Seilsonde
LN ≤ 6 m (20 ft)
A = 350 mm (13,8 in)
= 300 mm (11 in):
= 550 mm (21 in):
gemessen von unten:
C = 500 mm (19,7 in)
1
2
3
Seilsonde
LN > 6 m (20 ft)
A = 350 mm (13,8 in)
gemesen von oben:
A+B = 5 500 mm (217 in)
A0021843
