Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 45

Levelflex FMP51 Modbus
• AA: 8mm 316L • AC: 12mm 316L
• AB: 1/3" 316L • AD: 1/2" 316L
1.1
A0036651
1) Merkmal 610 "Zubehör montiert" = OD "Stab Zentrierstern d=48-95mm, PEEK"
2) Merkmal 610 "Zubehör montiert" = OA "Stab Zentrierscheibe d=75mm" oder OB "Stab Zentrierscheibe d=45mm"
3) Merkmal 610 "Zubehör montiert" = OE "Stab Zentrierstern d=37mm, PFA"
Endress+Hauser

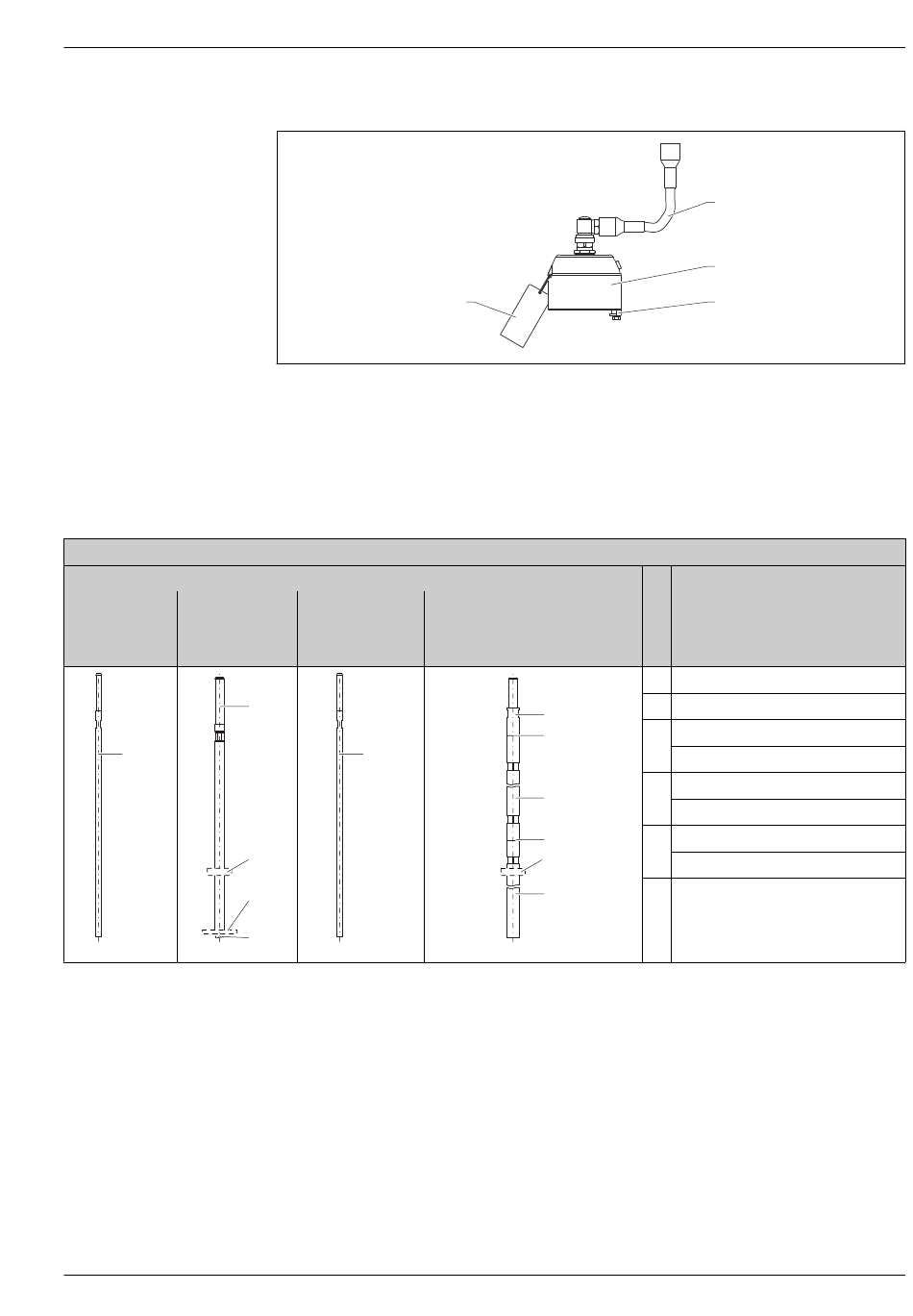

Adapter und Kabel für abgesetzten Sensor
 24 Werkstoffe: Adapter und Kabel für Ausführung "Sensor abgesetzt"
1 Kabel, FRNC
2 Sensoradapter, 304 (1.4301)
3 Klemme, 316L (1.4404); Schraube, A4-70
4 Schlaufe, 316 (1.4401); Crimphülse, Aluminium; Typenschild, 304 (1.4301)
Sonde
Levelflex FMP51: Stabsonden
Merkmal 060 "Sonde"
• AL: 12mm AlloyC
• AM: 1/2" AlloyC
1.1
1.2
5
4
3
A0036585 A0013912
4
• BA: 16mm 316L 500mm teilbar
• BB: 0,63in 316L 20inch teilbar
• BC: 16mm 316L 1000mm teilbar
• BD: 0,63in 316L 40inch teilbar
1.1
2
1.1
2
5
1.1
1
2
3
Nr. Werkstoff
1.1 316L (1.4404)
1.2 Alloy C22 (2.4602)
2 Verbindungsbolzen: Alloy C22 (2.4602)
Nordlock Sicherungsscheibe: 1.4547
3 Sechskantschraube: A4-70
Nordlock Sicherungsscheibe: 1.4547
4 Zentrierstern, PEEK
Zentrierscheibe, 316L (1.4404)
5 Zentrierstern, PFA
A0036586
A0021722
1)
2)
3)
45
