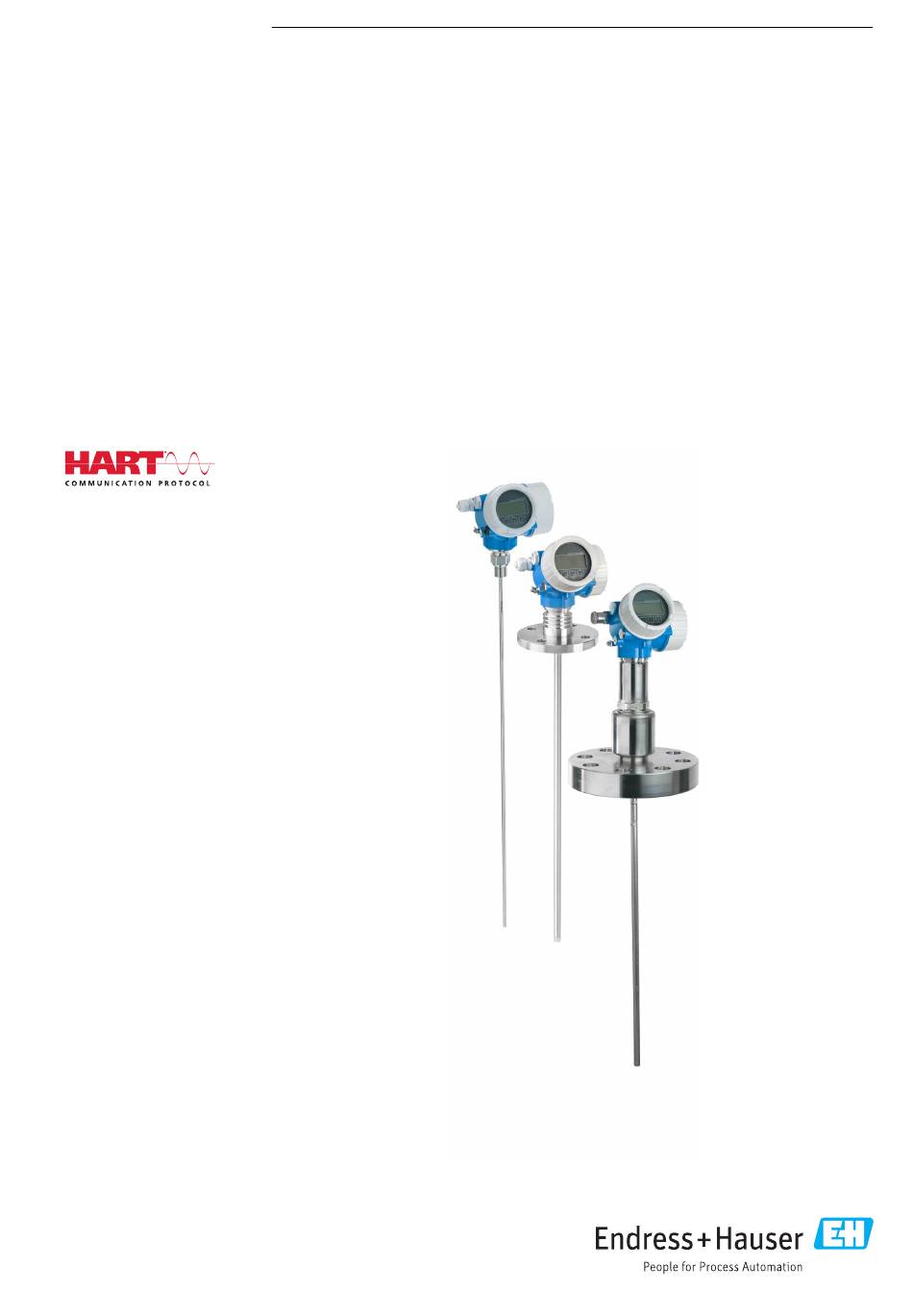

Seite 1 Products Solutions Services BA01001F/00/DE/24.22-00 71598300 2022-12-13 01.03.zz (Gerätefirmware) Betriebsanleitung Levelflex FMP51, FMP52, FMP54 HART Geführtes Radar...
Seite 2 Levelflex FMP51, FMP52, FMP54 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Sonde ....22 Anzeige- und Bedienmodul ..83 6.1.4 Seitliche Belastbarkeit (Biegefestig- keit) von Koaxsonden ... . 23 Endress+Hauser...
Seite 4 13.6.2 Ereignis-Logbuch filtern ..111 13.6.3 Liste der Informationsereignisse . . . 111 13.7 Firmware-Historie ....113 Endress+Hauser...
Seite 5: Wichtige Hinweise Zum Dokument
Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt wer- den dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. • Äußere Erdungsklemme: Gerät wird mit dem Erdungssystem der Anlage verbunden. 1.2.3 Werkzeugsymbole Kreuzschlitzschraubendreher Endress+Hauser...
Seite 6: Symbole Für Informationstypen Und Grafiken
Ergebnis eines Handlungsschritts Sichtkontrolle Bedienung via Bedientool Schreibgeschützter Parameter 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung Temperaturbeständigkeit Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an Endress+Hauser...
Seite 7: Dokumentation
Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
Seite 8: Eingetragene Marken
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®...
Seite 9 Wichtige Hinweise zum Dokument TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA NORD-LOCK® Eingetragene Marke der Nord-Lock International AB FISHER® Eingetragene Marke der Fisher Controls International LLC, Marshalltown, USA MASONEILAN® Eingetragene Marke der Dresser, Inc., Addison, USA Endress+Hauser...
Seite 10: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 11: Arbeitssicherheit
2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Der Hersteller bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Endress+Hauser...
Seite 12: Eac-Konformität
2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC- Konformitätserklärung aufgeführt. Der Hersteller bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...
Seite 13: Produktbeschreibung
Levelflex FMP51, FMP52, FMP54 HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...
Seite 14: Elektronikgehäuse
Produktbeschreibung Levelflex FMP51, FMP52, FMP54 HART 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 15: Warenannahme Und Produktidenti
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 16: Typenschild
Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angege- ben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzei- gen: Parameter Erweiterter Bestellcode 1 … 3 Endress+Hauser...
Seite 17: Lagerung, Transport
Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht an der Sonde befestigen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes ach- ten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten (IEC 61010). A0013920 Endress+Hauser...
Seite 18: Montage
• Abstand (C) des Sondenendes vom Behälterboden: • Seilsonde: > 150 mm (6 in) • Stabsonde: > 10 mm (0,4 in) • Koaxsonde: > 10 mm (0,4 in) Bei Koaxsonden ist der Abstand zur Wand und zu Einbauten beliebig. Endress+Hauser...
Seite 19 Dielektrizitätskonstante wenigstens DK = 1,8 beträgt. Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand las- sen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Endress+Hauser...
Seite 20: Montage Bei Beengten Verhältnissen
örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektron- ikgehäuse angebracht werden. Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennummer miteinander verbunden werden. Endress+Hauser...
Seite 21 • Sonden sind mehrfach teilbar in den Längen: • 500 mm (20 in) • 1 000 mm (40 in) Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock- Scheiben gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenlie- genden Keilflächen aufeinanderliegen. Endress+Hauser...
Seite 22: Hinweise Zur Mechanischen Belastung Der Sonde
× ρ/2 × v × d × L × (L - 0.5 × L) mit: : Reibungsbeiwert ρ [kg/m ]: Dichte des Mediums v [m/s]: Strömungsgeschwindigkeit des Mediums, senkrecht zum Sondenstab d [m]: Durchmesser des Sondenstabs L [m]: Füllstand Endress+Hauser...
Seite 23: Seitliche Belastbarkeit (Biegefestigkeit) Von Koaxsonden
] in Meter A0014182-DE 6.1.4 Seitliche Belastbarkeit (Biegefestigkeit) von Koaxsonden FMP51 Sonde Ø 21,3 mm 316L 60 Nm Sonde Ø 42,4 mm 316L 300 Nm Sonde Ø 42,4 mm AlloyC 300 Nm FMP54 Sonde Ø 42,4 mm 316L 300 Nm Endress+Hauser...
Seite 24: Hinweise Zum Prozessanschluss
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung beständigen Werkstoff. Stutzenmontage ø 150 (6) £ A0015122 Länge des Zentrierstabs bzw. des starren Teils der Seilsonde Endress+Hauser...
Seite 25 Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (±50 mm) Platte, Stutzen Ø 300 mm (12 in) = Platte Ø 280 mm (11 in); Stutzen Ø ≥ 400 mm (16 in) = Platte Ø ≥ 350 mm (14 in) Rohr Ø 150 … 180 mm Endress+Hauser...
Seite 26: Montage Von Plattierten Flanschen
85 … 125 Nm 6"/300lbs 60 … 90 Nm 10K 40A 30 … 45 Nm 10K 50A 40 … 60 Nm 10K 80A 25 … 35 Nm 10K 100A 35 … 55 Nm 10K 100A 75 … 115 Nm Endress+Hauser...
Seite 27: Fixierung Der Sonde
Einstellung: Option Positives EOP • Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden beachten. Endress+Hauser...
Seite 28: Fixierung Von Stabsonden
• a < Ø 26 mm (1,02 in) • b = Ø 16,5 mm (0,65 in) HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden- stab sichergestellt ist. Endress+Hauser...
Seite 29 Levelflex FMP51, FMP52, FMP54 HART Montage HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. Endress+Hauser...
Seite 30 Montage Levelflex FMP51, FMP52, FMP54 HART Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser...
Seite 31: Besondere Montagesituationen
• Seitliche Abgänge, Löcher, Schlitze und Schweißnähte - bis maximal 5 mm (0,2 in) nach innen ragend - beeinflussen die Messung nicht. • Das Rohr darf keine Stufensprünge aufweisen. • Die Sonde muss 100 mm (4 in) länger sein als der untere Abgang. Endress+Hauser...
Seite 32 Seil Zentriergewicht (Ød) 95 mm (3,74 in), h 30 mm (1,81 in) für Rohrdurchmesser (ØD) DN100/4" Nichtmetallischer Zentrierstern (PEEK) für Füllstand- und Trennschichtmessung, Einsatztemperatur: –60 … +250 °C (–76 … 482 °F) Stab Zentrierstern (Ød) 48 … 95 mm (1,89 … 3,74 in) für Rohrdurchmesser (ØD) ≥ DN50/2" Endress+Hauser...
Seite 33 Levelflex FMP51, FMP52, FMP54 HART Montage Nichtmetallischer Zentrierstern (PFA) für Füllstand- und Trennschichtmessung, Einsatztemperatur: –200 … +250 °C (–328 … +482 °F) Stab Zentrierstern (Ød) 37 mm (1,46 in) für Rohrdurchmesser (ØD) ≥ 40 mm (1,57 in) Endress+Hauser...
Seite 34 Levelflex FMP51, FMP52, FMP54 HART Zylindrisch liegende und stehende Tanks A0014141 Koaxsonde • Wandabstand beliebig, solange zeitweise Berührung vermieden wird. • Bei Montage in Tanks mit vielen oder nahe bei der Sonde liegenden Einbauten eine Koa- xsonde (1) verwenden. Endress+Hauser...
Seite 35 Levelflex FMP51, FMP52, FMP54 HART Montage Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutz- enwand zu vermeiden. Endress+Hauser...
Seite 36 • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer- den. • α 5 °: LN 4 m (13,1 ft) max. • α 10 °: LN 2 m (6,6 ft) max. • α 30 °: LN 1 m (3,3 ft) max. Endress+Hauser...
Seite 37 Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleis- • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. Bei Koaxsonden ist eine metallische Fläche am Prozessanschluss nicht erforderlich. Endress+Hauser...
Seite 38 Wert der gemessenen Sondenlänge von der Ausblendungskurve abhängig. Um einen genaueren Wert zu erhalten, empfiehlt es sich, die gemessene Sondenlänge manuell anhand der Hüllkurvendarstellung in FieldCare zu bestimmen. 1. Parameter Experte → Sensor → Gasphasenkompensation → GPK-Modus  Option Konst. GPK Faktor wählen. Endress+Hauser...
Seite 39  Parameterwert um den Faktor "(Gemessene Sondenlänge)/(Tatsächliche Sonden- länge)" vergrößern. 3. Parameter Setup → Erweitertes Setup → Sondeneinstellungen → Sondenlängenkor- rektur → Bestätigung Sondenlänge  Option Manuell wählen. 4. Parameter Setup → Erweitertes Setup → Sondeneinstellungen → Sondenlängenkor- rektur → Aktuelle Sondenlänge  Gemessene Sondenlänge eingeben. Endress+Hauser...
Seite 40: Behälter Mit Wärmeisolation
Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen. A0014653  7 Prozessanschluss mit Gewinde Behälterisolation Kompaktgerät Sensor abgesetzt mm (in) A0014654  8 Prozessanschluss mit Flansch Behälterisolation Kompaktgerät Sensor abgesetzt Endress+Hauser...
Seite 41 HT 450 °C (842 °F) A0014658  10 Prozessanschluss mit Flansch - Sensor Variante XT und HT Behälterisolation Kompaktgerät Sensor abgesetzt Die Version XT ist nicht empfohlen für Sattdampf über 200 °C (392 °F), stattdessen die Version HT verwenden Endress+Hauser...
Seite 42 • Für Trennschichtmessungen werden die nichtmetallischen Zentriersterne aus PEEK oder PFA empfohlen. Bei Verwendung der metallischen Zentrierscheiben ist darauf zu achten, dass das untere Medium die Zentrierscheibe zu jedem Zeitpunkt bedeckt. Andernfalls kann es zu Fehlauswertungen bei der Trennschicht kommen.. Endress+Hauser...
Seite 43: Messgerät Montieren
SW 8 mm SW 36 mm SW 55 mm 3 mm 6 mm 4 mm • Zum Kürzen von Seilsonden: Säge oder Bolzenschneider • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug Endress+Hauser...
Seite 44: Fmp54 Stabsonde Montieren
10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen. Beschichtete Stabsonden können nicht gekürzt werden. Kürzen von Seilsonden Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf- konus kleiner ist als 150 mm (6 in). Beschichtete Seilsonden können nicht gekürzt werden. Endress+Hauser...
Seite 45 Inneren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel auf dem Stab gehalten. Eine Kürzung ist bis ca. 10 mm (0,4 in) unterhalb der Zentrierung möglich. Zum Kürzen die Koaxsonde am unteren Ende absägen. Endress+Hauser...
Seite 46 Eingeben der neuen Sondenlänge Nach dem Kürzen der Sonde: 1. Zum Untermenü Sondeneinstellungen wechseln und eine Sondenlängenkorrektur durchführen. A0014241 Feld für die neue Sondenlänge Zur Dokumentation die neue Sondenlänge in die Kurzanleitung eintragen, die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet. Endress+Hauser...
Seite 47: Fmp54 Mit Gasphasenkompensation: Sondenstab Montieren
Gewindehülse mit einem Maulschlüssel SW14 gegenhalten und an den Schlüsselflächen des Sondenstabs mit einem Maulschlüssel SW14 festziehen. Dreh- moment 15 Nm. Nach dem Einbau einer Stabsonde im Schwallrohr oder Bezugsgefäß (Bypass) muss die Einstellung der Referenzdistanz im drucklosen Zustand kontrolliert und gegebe- nenfalls korrigiert werden. Endress+Hauser...
Seite 48: Gerät Montieren
Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt- rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen. Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. ‣ Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. Endress+Hauser...
Seite 49: Montage Der Version "Sensor Abgesetzt
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennummer miteinander verbunden werden. Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver- wendet werden, z.B. Loctite 243. Endress+Hauser...
Seite 50: Montage Des Elektronikgehäuses
= 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  12 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten:. Maßeinheit mm (in) Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse Länge Verbindungskabel nach Bestellung Endress+Hauser...
Seite 51: Messumformergehäuse Drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen. 2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. 3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. Endress+Hauser...
Seite 52: Montagekontrolle
 Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?  Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?  Ist das Gerät gegen Schlageinwirkung ausreichend geschützt?  Sind alle Befestigungs- und Sicherungsschrauben fest angezogen?  Ist das Gerät sachgerecht befestigt? Endress+Hauser...
Seite 53: Elektrischer Anschluss
Blockdiagramm 2-Draht: 4 … 20 mA HART Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Endress+Hauser...
Seite 54 Anschluss Stromausgang 2, 4 … 20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Stromausgang 2, 4 … 20 mA: Klemmen 3 und 4, mit integrierten Überspannungsschutz Anschluss Stromausgang 1, 4 … 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungs- schutz Anschlussklemme für Kabelschirm Endress+Hauser...
Seite 55 Blockdiagramm 4-Draht: 4 … 20 mA HART (10,4 … 48 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten Endress+Hauser...
Seite 56 Blockdiagramm 4-Draht: 4 … 20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten Endress+Hauser...
Seite 57 Bei HART-Geräten ist der Schaltausgang als Option erhältlich. A0015909  23 Anschluss eines Relais A0015910  24 Anschluss an einen Digitaleingang Pull-up-Widerstand Schalteingang Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen Widerstand (Innenwiderstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω. Endress+Hauser...
Seite 58: Kabelspezifikation
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungs- konzept der Anlage beachten. • Für 4-Draht-Geräte: Für die Versorgungsleitung ist normales Installationskabel ausrei- chend. 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Endress+Hauser...
Seite 59 Levelflex FMP51, FMP52, FMP54 HART Elektrischer Anschluss A0011175  26 Pinbelegung Stecker M12 Signal + Nicht belegt Signal - Erde A0011176  27 Pinbelegung Stecker 7/8" Signal - Signal + Nicht belegt Schirm Endress+Hauser...
Seite 60: Versorgungsspannung
Betrieb), ist eine Spannung U ≥ 11,5 V im kompletten Umgebungstemperaturbereich ausreichend. Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V. Bei Umgebungstemperaturen T ≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforderlich. Endress+Hauser...
Seite 61 ≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforderlich. Bei Umgebungstemperaturen T ≤ -40 °C ist die maximale Klemmenspannung auf U ≤ 28 V zu begrenzen. Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V. Endress+Hauser...
Seite 62 Elektrischer Anschluss Levelflex FMP51, FMP52, FMP54 HART Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...
Seite 63: Überspannungsschutz
Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Gerät anschließen WARNUNG Explosionsgefahr! ‣...
Seite 64: Anschlussraumdeckel Öffnen
7.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader- endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig. Endress+Hauser...
Seite 65: Deckel Anschlussraum Schliessen
 Ist die Klemmenbelegung korrekt?  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt?  Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen? Endress+Hauser...
Seite 66: Bedienmöglichkeiten
Zusatz- Datensicherungsfunktion funktionali- Die Gerätekonfiguration kann im Anzeigemodul gesichert werden. tät Datenvergleichsfunktion Die im Anzeigemodul gespeicherte Gerätekonfiguration kann mit der aktuellen Gerätekonfigura- tion verglichen werden. Datenübertragungsfunktion Die Messumformerkonfiguration kann mithilfe des Anzeigemoduls auf ein anderes Gerät übetra- gen werden. Endress+Hauser...
Seite 67: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Levelflex FMP51, FMP52, FMP54 HART Bedienmöglichkeiten 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0036314  30 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Endress+Hauser...
Seite 68: Bedienung Über Bluetooth® Wireless Technology
Merkmal 610 "Zubehör montiert", Option NF "Bluetooth" • Das Bluetooth-Modul wurde als Zubehör bestellt und eingebaut. (Bestellnummer: 71377355). Siehe Sonderdokumentation SD02252F. Bedienung über SmartBlue (App) A0034939  32 Bedienung über SmartBlue (App) Messumformerspeisegerät Smartphone / Tablet mit SmartBlue (App) Messumformer mit Bluetooth-Modul Endress+Hauser...
Seite 69: Fernbedienung
Computer mit Bedientool (z.B. DeviceCare/FieldCare , AMS Device View, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SMT70 Bluetooth-Modem mit Anschlusskabel (z.B. VIATOR) Messumformer Via Serviceschnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Endress+Hauser...
Seite 70: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienung über ein FDT/DTM-System nur vorhanden bei Bedienung über Vor-Ort-Anzeige nur vorhanden bei Bedienung über DeviceCare oder FieldCare Bei Aufruf von Menü "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Frei- gabecode definiert wurde, ist "0000" einzugeben. Endress+Hauser...
Seite 71: Anwenderrollen Und Ihre Zugriffsrechte
Gerät die schreibgeschützten Parameter nach 60 s automatisch. • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden →  72. • In den Dokumenten "Beschreibung Geräteparameter" ist jeder schreibgeschützte Parameter mit dem -Symbol gekennzeichnet. Endress+Hauser...
Seite 72 Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via Serviceschnittstelle (CDI) • Via HART-Protokoll Endress+Hauser...
Seite 73 Levelflex FMP51, FMP52, FMP54 HART Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
Seite 74 Betriebsanzeige und in der Navigieransicht vor den Parametern das - Symbol. 5. Kabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es einrastet. 6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Endress+Hauser...
Seite 75: Tastenverriegelung Manuell Einschalten
Die Signalübertragung per Bluetooth® wireless technology erfolgt nach einem vom Fraunhofer-Institut getesteten Verschlüsselungsverfahren • Ohne die SmartBlue App ist das Gerät per Bluetooth® wireless technology nicht sichtbar • Es wird nur eine Punkt-zu-Punkt Verbindung zwischen einem Sensor und einem Smart- phone oder Tablet aufgebaut Endress+Hauser...
Seite 76: Anzeige- Und Bedienmodul
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste;  bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser...
Seite 77: Anzeigesymbole Für Die Untermenüs
Symbol Bedeutung Anzeigeparameter Der angezeigte Parameter dient nur der Anzeige und kann nicht editiert werden. A0013148 Gerät verriegelt • Vor einem Parameter-Namen: Das Gerät ist hardware- und/oder softwareverriegelt. • In der Kopfzeile der Messwertanzeige: Das Gerät ist hardwareverriegelt. A0013150 Endress+Hauser...
Seite 78 Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert. A0018361 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0018360 Endress+Hauser...
Seite 79: Bedienelemente
• Tastendruck von 2 s: Rücksprung in die Messwertanzeige ("Home-Position"). Bei Text- und Zahleneditor Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0032910 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt hal- ten) Erhöht den Kontrast (dunkler einstellen). A0032911 Endress+Hauser...
Seite 80: Zahlen Und Text Eingeben
– A0016620 Bestätigt Auswahl. A0013985 Verschiebt die Eingabeposition um eine Stelle nach links. A0016621 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen. A0014040 Texteditor Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Endress+Hauser...
Seite 81: Kontextmenü Aufrufen
XXXXXXXXXX Setup Conf.backup disp Env. curve Keylock on kg/h A0037872 2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. Endress+Hauser...
Seite 82 Bedienmöglichkeiten Levelflex FMP51, FMP52, FMP54 HART 3. Mit  die Auswahl bestätigen.  Das gewählte Menü öffnet sich. Endress+Hauser...
Seite 83: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP51, FMP52, FMP54 HART Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...
Seite 84: Systemingetration Über Hart-Protokoll
Erster Messwert (PV) Trennschicht linearisiert Zweiter Messwert (SV) Füllstand linearisiert Dritter Messwert (TV) Dicke oberes Medium Vierter Messwert (QV) Absolute Trennschichtamplitude Die Zuordnung der Messwerte zu den Gerätevariablen lässt sich in folgendem Unter- menü ändern: Experte → Kommunikation → Ausgang Endress+Hauser...
Seite 85: Inbetriebnahme Über Smartblue (App)
Zusätzlich werden mit der Hüllkurve folgende Werte angezeigt: • D = Distanz • L = Füllstand • A = Absolute Amplitude • bei Screenshots wird der angezeigte Ausschnitt (Zoom Funktion) gespeichert • bei Videosequenzen wird immer der ganze Bereich ohne Zoom Funktion gespeichert Endress+Hauser...
Seite 86 Zum Ausblendungs-Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben A0029487  37 Hüllkurvendarstellung (Beispiel) in SmartBlue bei IoS Video aufzeichnen Screenshot erstellen Zum Ausblendungs-Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben Endress+Hauser...
Seite 87: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
Seite 88: Inbetriebnahme Über Bedienmenü
Koax-Sonden mit Gasphasenkompensation sind ab Werk vorabgeglichen, Stabsonden hin- gegen müssen nach dem Einbau noch einmal abgeglichen werden: Nach dem Einbau einer Stabsonde im Schwallrohr oder Bezugsgefäß (Bypass) muss die Einstellung der Referenzdistanz im drucklosen Zustand kontrolliert und gegebenenfalls Endress+Hauser...
Seite 89 Falls nein: weiter mit Schritt 3 Experte → Sensor → Gasphasen- Den unter Parameter Aktuelle Referenzdistanz angezeigten kompensation → Referenzdistanz Wert übernehmen. Dadurch wird die Referenzdistanz korrigiert. Für eine detaillierte Beschreibung aller Parameter zur Gasphasenkompensation siehe: GP01000F, "Levelflex - Beschreibung der Geräteparameter - HART" Endress+Hauser...
Seite 90: Füllstandmessung Konfigurieren
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke). 8. Navigieren zu: Setup → Abgleich Voll  Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke). 9. Navigieren zu: Setup → Füllstand  Anzeige des gemessenen Füllstands L. Endress+Hauser...
Seite 91 Navigieren zu: Setup → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten Bei FMP54 mit Gasphasenkompensation (Produktstruktur: Merkmal 540 "Anwendungspakete", Option EF oder EG) darf keine Störechoausblen- dung aufgenommen werden. Endress+Hauser...
Seite 92: Trennschichtmessung Konfigurieren
7. Navigieren zu: Setup → Distanz zum oberen Abgang  In Bypässen: Distanz vom Referenzpunkt R zur unteren Kante des oberen Abgangs angeben; in allen anderen Fällen: Werkeinstellung beibehalten. 8. Navigieren zu: Setup → DK-Wert  Relative Dielektrizitätskonstante (ε ) des oberen Mediums angeben. Endress+Hauser...
Seite 93 Navigieren zu: Setup → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten Bei FMP54 mit Gasphasenkompensation (Produktstruktur: Merkmal 540 "Anwendungspakete", Option EF oder EG) darf keine Störechoausblen- dung aufgenommen werden. Endress+Hauser...
Seite 94: Referenzhüllkurve Aufnehmen
Untermenü nur für die Nutzerrolle "Service" sichtbar. Bevor die Referenzhüllkurve im Hüllkurvendiagramm in FieldCare angezeigt werden kann, muss sie vom Gerät nach FieldCare geladen werden. Dazu dient die FieldCare- Funktion "Referenzkurve laden".  41 Die Funktion "Referenzkurve laden" Endress+Hauser...
Seite 95: Vor-Ort-Anzeige Konfigurieren
Trennschicht linearisiert 2. Anzeigewert Füllstand linearisiert Füllstand linearisiert 3. Anzeigewert Dicke oberes Medium Stromausgang 1 4. Anzeigewert Stromausgang 1 Stromausgang 2 12.7.3 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup → Erweitertes Setup → Anzeige Endress+Hauser...
Seite 96: Stromausgänge Konfigurieren
Anpassung der Stromausgänge Die Stromausgänge können in folgenden Untermenüs angepasst werden: Grundeinstellungen Setup → Erweitertes Setup → Stromausgang 1 … 2 Erweiterte Einstellungen Experte → Ausgang 1 … 2 → Stromausgang 1 … 2 Siehe "Beschreibung der Geräteparameter" GP01000F Endress+Hauser...
Seite 97: Konfiguration Verwalten
Gerätefunktionen nicht mehr vorhanden sein. Auch durch einen Reset auf Aus- lieferungszustand kann der ursprüngliche Zustand in einigen Fällen nicht wiederhergestellt werden. Um die Konfiguration auf ein anderes Gerät zu übertragen, sollte immer die Option Duplizieren verwendet werden. Endress+Hauser...
Seite 98: Zugriff
Inbetriebnahme über Bedienmenü Levelflex FMP51, FMP52, FMP54 HART 12.10 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) Endress+Hauser...
Seite 99: Diagnose Und Störungsbehebung
Gerät über SmartBlue nicht Bluetooth Verbindung nicht vor- Bluetooth Funktion an Smartphone oder Tab- ansprechbar handen let aktivieren Gerät bereits mit einem anderen Gerät von anderem Smartphone/Tablet tren- Smartphone / Tablet verbunden nen. Bluetooth-Module nicht ange- Bluetooth-Modul anschließen (siehe schlossen SD02252F). Endress+Hauser...
Seite 100 Gerät wird zum ersten Mal in Initial Passwort eingeben (ID des Bluetooth- möglich Betrieb genommen Moduls) und ändern Gerät über SmartBlue nicht Falsches Passwort eingegeben Korrektes Passwort eingeben; Groß- Klein- bedienbar schreibung beachten Gerät über SmartBlue nicht Passwort vergessen Endress+Hauser Service kontaktieren bedienbar (www.addresses.endress.com) Endress+Hauser...
Seite 101: Fehler - Smartblue Bedienung
Initial Passwort eingeben (ID des Bluetooth-Moduls) und nicht möglich ten Mal in Betrieb ändern; Groß- Kleinschreibung beachten genommen Gerät über SmartBlue Falsches Passwort Korrektes Passwort eingeben; Groß- Kleinschreibung beach- nicht bedienbar eingegeben Gerät über SmartBlue Passwort vergessen Endress+Hauser Service kontaktieren nicht bedienbar (www.addresses.endress.com) Endress+Hauser...
Seite 102: Parametrierfehler
Blockdistanz (→  171)). angezeigte Gesamtfüllstand bei Befüllung des Tanks auf niedrigere Werte. Falsche Steigung des Trenn- Dielektrizitätszahl (DK-Wert) des Korrekte Dielektrizitätszahl (DK-Wert) schichtmesswerts oberen Mediums ist falsch einge- des oberen Mediums eingeben (Parame- stellt. ter DK-Wert (→  160)). Endress+Hauser...
Seite 103 Die Dicke des oberen Mediums ist Die Messung der Trennschicht ist nur springt der Gesamtfüllstand kleiner als 60 mm. bei Trennschichthöhen größer als 60 auf den Trennschichtfüll- mm möglich. stand. Trennschichtmesswert Emulsionsschicht vorhanden. Emulsionsschichten beeinträchtigen die springt. Messung. Endress+Hauser kontaktieren. Endress+Hauser...
Seite 104: Diagnoseinformation Auf Vor-Ort-Anzeige
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0032905 Statussymbole (Symbol für Ereignisverhalten) Status "Alarm"  Die Messung wird unterbrochen. Die Signalausgänge nehmen den definierten Alarmzu- stand an. Es wird eine Diagnosemeldung generiert. Status "Warnung"  Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. Endress+Hauser...
Seite 105 Vergangene Diagnosemeldungen, die nicht mehr anstehen, werden folgendermaßen angezeigt: • Auf der Vor-Ort-Anzeige: im Untermenü Ereignislogbuch • In FieldCare: über die Funktion "Event List / HistoROM Bedienelemente Bedienfunktionen im Menü, Untermenü Plus-Taste  Öffnet die Meldung zu den Behebungsmaßnahmen. Enter-Taste  Öffnet das Bedienmenü. Endress+Hauser...
Seite 106: Behebungsmaßnahmen Aufrufen
Der Anwender befindet sich im Menü Diagnose auf einem Diagnoseereignis-Eintrag: z.B in Diagnoseliste oder in Letzte Diagnose. 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgewählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 107: Diagnoseereignis Im Bedientool
2. Rechts im Anzeigebereich über Parameter Aktuelle Diagnose mit dem Cursor fah- ren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. B: Über die Funktion "Erstelle Dokumentation" ("Create Documentation") Die Funktion "Erstelle Dokumentation" ("Create Documentation") wählen. Sicherstellen, dass "Übersicht Daten" ("Data overview") markiert ist. Endress+Hauser...
Seite 108: Diagnoseliste
Priorität angezeigt. Navigationspfad Diagnose → Diagnoseliste Behebungsmaßnahmen aufrufen und schließen 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgwählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 109: Liste Der Diagnoseereignisse
Speicherinhalt 1. Daten übertragen oder Gerät rückset- Alarm 2. Service kontaktieren Elektronikfehler Wartungsbedarf! Warning 1. Gerät nicht rücksetzen 2. Service kontaktieren Diagnose zur Konfiguration Datenübertragung 1. Verbindung prüfen Alarm 2. Datenübertragung wiederholen Up-/Download aktiv Up-/Download aktiv, bitte warten Warning Endress+Hauser...
Seite 110 1. Füllstand prüfen Alarm tanz 2. Sicherheitsdistanz prüfen 3. Selbsthaltung zurücksetzen In Blockdistanz Reduzierte Genauigkeit Warning Füllstand prüfen Füllstandsbereich Reduzierte Genauigkeit Warning Füllstand an Prozessanschluss Erweiterte Diagnose Führen Sie Ihre Wartungsmaßnahme aus M Warning 1 … 2 aufgetreten Diagnoseverhalten ist änderbar. Endress+Hauser...
Seite 111: Ereignis-Logbuch
Liste der Informationsereignisse Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert Dieses Untermenü existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare- Funktion "Event List / HistoROM" angezeigt werden. Endress+Hauser...
Seite 112 I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1554 Sicherheitssequenz gestarted I1555 Sicherheitssequenz bestätigt I1556 Sicherheitsbetrieb aus Endress+Hauser...
Seite 113: Firmware-Historie
Enthält Informationen zu den Heartbeat-Wizards, die in der aktuellen DTM-Version für DeviceCare und FieldCare verfügbar sind. Enthält Informationen zur Bluetooth-Schnittstelle. Über die Produktstruktur kann die Firmware-Version explizit bestellt werden. Hiermit lässt sich sicherstellen, dass die Firmware-Version mit einer geplanten oder in Betrieb befindlichen Systemintegration kompatibel ist. Endress+Hauser...
Seite 114: Wartung
In diesen Fällen ein berührungsloses Messprinzip verwenden, oder die Sonde regelmäßig auf Verschmutzung prüfen. Reinigung mit Natronlauge (z. B. bei CIP-Vorgängen): bei einer Benetzung der Einkopp- lung können größere Messabweichungen entstehen, als unter Referenzbedingungen. Eine Benetzung kann zu temporären Fehlmessungen führen. Endress+Hauser...
Seite 115: Reparatur
Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. 15.1.3 Austausch von Elektronikmodulen Nach dem Austausch von Elektronikmodulen ist kein Neuabgleich des Geräts erforderlich, da die Parameter im HistoROM innerhalb des Gehäuses gespeichert sind.
Seite 116: Ersatzteile
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel- ler zurückgeben. Endress+Hauser...
Seite 117: Zubehör
16.1.1 Wetterschutzhaube Die Wetterschutzhaube kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt" bestellt werden. A0015466  44 Bauhöhe. Maßeinheit mm (in) 299 (11.8) 202 (7.95) A0015472  45 Abmessungen. Maßeinheit mm (in) Material 316L Bestellnummer Zubehör: 71162242 Endress+Hauser...
Seite 118: Montagehalter Für Elektronikge
 46 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt werden (Bestellnummer: 71102216). Endress+Hauser...
Seite 119: Stabverlängerung / Zentrierung
DN80 / 3", InnenD. = 76-78mm, PPS DN100 / 4", InnenD. = 100-110mm, PPS DN150 / 6", InnenD. = 152-164mm, PPS DN200 / 8", InnenD. = 210-215mm, PPS DN250 / 10", InnenD. = 253-269mm, PPS Sonderausführung; TSP-Nr. zu spez. Endress+Hauser...
Seite 120: Montagekit, Isoliert
Wegen der Gefahr elektrostatischer Aufladung ist die Isolierhülse nicht für den Einsatz im explosionsgefährdeten Bereich geeignet! Hier ist die Sonde zuverlässig geerdet zu befestigen.  Das Montagekit kann auch direkt mit dem Gerät bestellt werden (Produkt- struktur Levelflex, Merkmal 620 "Zubehör beigelegt", Ausprägung PG "Monta- gekit, isoliert, Seil"). Endress+Hauser...
Seite 121: Zentrierstern
Der PEEK-Zentrierstern kann auch direkt mit dem Gerät bestellt werden (Produktstruktur Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OD). In diesem Fall ist er nicht mit den Sicherungsringen auf dem Stab befes- tigt, sondern mit einer Sechskantschraube (A4-70) und einer Nord-Lock- Scheibe (1.4547) am Ende des Sondenstabs befestigt. Endress+Hauser...
Seite 122 • Sonde 8 mm (0,3 in) : 71162453 • Sonde 12 mm (0,47 in): 71157270 • Sonde 16 mm (0,63 in): 71069065  Der PFA-Zentrierstern kann auch direkt mit dem Gerät bestellt werden (Pro- duktstruktur Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OE). Endress+Hauser...
Seite 123 Der Zentrierstern passt für Sonden mit Seildurchmesser 4 mm (¹⁄₆ in) (auch beschichtete Seilsonden). Siehe auch Betriebsanleitung SD01961F. • Werkstoff: PEEK • Zulässiger Prozesstemperaturbereich: –60 … +250 °C (–76 … +482 °F) • Bestellnummer • 71373490 (1 St.) • 71373492 (5 St.) Endress+Hauser...
Seite 124: Zentriergewicht
Das Zentriergewicht passt für Sonden mit Seildurchmesser 4 mm (¹⁄₆ in) und kann in Rohren DN50/2" eingesetzt werden. Werkstoff: 316L Das Zentriergewicht kann direkt mit dem Gerät (Produktstruktur Levelflex) oder als Sonde ohne Prozessanschluss (Produktstruktur XPF0005-) jeweils mit dem Merk- mal 610 "Zubehör montiert", Ausprägung OK (für Rohr DN50/2"), bestellt werden. Endress+Hauser...
Seite 125: Abgesetzte Anzeige Fhx50
Das Zentriergewicht kann direkt mit dem Gerät (Produktstruktur Levelflex) oder als Sonde ohne Prozessanschluss (Produktstruktur XPF0005-) jeweils mit dem Merk- mal 610 "Zubehör montiert", Ausprägung OL (für Rohr DN80/3") oder OM (für Rohr DN100/4"), bestellt werden. 16.1.7 Abgesetzte Anzeige FHX50 A0019128 Endress+Hauser...
Seite 126: Überspannungsschutz
• 2-Kanal-Geräte - OVP20 Dieser Bereich gilt, wenn in Bestellmerkmal 580 "Test, Zeugnis" die Option JN "Umgebungstemperatur Messumformer –50 °C (–58 °F)" gewählt wurde. Wenn die Temperatur dauerhaft unter –40 °C (–40 °F) liegt, ist mit erhöhten Ausfallraten zu rechnen. Endress+Hauser...
Seite 127: Bluetoothmodul Bt10 Für Hart
• Gehäuse GT18: 71185516 • Gehäuse GT19: 71185518 • Gehäuse GT20: 71185517 Für Einzelheiten: Dokument "Sonderdokumentation" SD01090F 16.1.9 Bluetoothmodul BT10 für HART-Geräte Das Bluetoothmodul BT10 kann zusammen mit dem Gerät über die Produktstruktur "Zube- hör montiert" bestellt werden. Endress+Hauser...
Seite 128: Kommunikationsspezifisches Zubehör
Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle Für Einzelheiten: Dokument "Technische Information" TI00404F Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops Bestellnummer: 51516983 Für Einzelheiten: Dokument "Technische Information" TI00405C...
Seite 129: Servicespezifisches Zubehör
Typ Fieldgate FXA42, Connect Sensor FXA30B oder weiteren erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angebo- ten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfü- gung gestellt. Zu Einzelheiten: Dokumente Technische Information TI01229S und Betriebsanleitung...
Seite 130: Systemkomponenten
Verfügt über bidirektionale HART-Übertragung. Technische Information TI00073R und Betriebsanleitung BA00202R RN221 Speisegerät zur Stromversorgung von zwei 2-Leiter Messgeräten ausschließlich im Nicht- Ex Bereich. Über die HART-Kommunikationsbuchsen ist eine bidirektionale Kommunika- tion möglich. Technische Information TI00081R und Kurzanleitung KA00110R Endress+Hauser...
Seite 131: Bedienmenü
Abgleich Voll →  155 Füllstand →  156 →  161 Trennschicht Distanz →  157 Trennschichtdistanz →  162 Signalqualität →  158 Bestätigung Distanz →  162 Aktuelle Ausblendung →  163 Ende Ausblendung →  164 Endress+Hauser...
Seite 132 →  174 Blockdistanz →  174 Füllstandkorrektur →  175 Handmessung Dicke oberes Medium →  175 →  176 Gemessene Dicke oberes Medium DK-Wert →  176 Berechneter DK-Wert →  176 Benutze berechneten DK Wert →  177 Endress+Hauser...
Seite 133 Sonde geerdet Aktuelle Sondenlänge →  195 Bestätigung Sondenlänge →  196 ‣ Sicherheitseinstellungen →  190 Ausgang bei Echoverlust →  190 Wert bei Echoverlust →  190 Rampe bei Echoverlust →  191 Blockdistanz →  171 Endress+Hauser...
Seite 134 →  207 Fehlerverhalten →  207 Schaltzustand →  208 Invertiertes Ausgangssignal →  208  →  221 Diagnose Aktuelle Diagnose →  221 Zeitstempel →  221 Letzte Diagnose →  221 Zeitstempel →  222 Endress+Hauser...
Seite 135 →  225 Messstellenbezeichnung →  225 →  225 Seriennummer Firmwareversion →  225 Gerätename →  225 Bestellcode →  226 Erweiterter Bestellcode 1 … 3 →  226 Geräterevision →  226 Geräte-ID →  226 Endress+Hauser...
Seite 136 Zuordnung Prozessgröße →  237 Wert Prozessgröße →  237 Simulation Stromausgang 1 … 2 →  237 →  238 Wert Stromausgang 1 … 2 Simulation Schaltausgang →  238 Schaltzustand →  238 Simulation Gerätealarm →  239 Endress+Hauser...
Seite 137: Übersicht Bedienmenü (Vor-Ort-Anzeige)
Abgleich Voll →  155 Füllstand →  156 Trennschicht →  161 Distanz →  157 →  162 Trennschichtdistanz Signalqualität →  158 ‣ Ausblendung →  165 Bestätigung Distanz →  165 →  165 Ende Ausblendung Endress+Hauser...
Seite 138 →  173 Füllstandeinheit →  174 Blockdistanz →  174 Füllstandkorrektur →  175 ‣ →  178 Automatische DK Berechnung Handmessung Dicke oberes Medium →  178 DK-Wert →  178 Benutze berechneten DK Wert →  178 Endress+Hauser...
Seite 139 →  190 Wert bei Echoverlust →  190 Rampe bei Echoverlust →  191 →  171 Blockdistanz ‣ SIL/WHG-Bestätigung →  193 ‣ SIL/WHG deaktivieren →  194 Schreibschutz rücksetzen →  194 Falscher Code →  194 Endress+Hauser...
Seite 140 Zuordnung Grenzwert →  204 Zuordnung Diagnoseverhalten →  205 Einschaltpunkt →  205 Einschaltverzögerung →  206 →  207 Ausschaltpunkt Ausschaltverzögerung →  207 Fehlerverhalten →  207 Schaltzustand →  208 Invertiertes Ausgangssignal →  208 Endress+Hauser...
Seite 141 →  213 Trennzeichen →  213 Zahlenformat →  213 Nachkommastellen Menü →  213 →  214 Hintergrundbeleuchtung Kontrast Anzeige →  214 ‣ Datensicherung Anzeigemodul →  215 Betriebszeit →  215 →  215 Letzte Datensicherung Endress+Hauser...
Seite 142 →  224 ‣ Geräteinformation →  225 Messstellenbezeichnung →  225 Seriennummer →  225 →  225 Firmwareversion Gerätename →  225 Bestellcode →  226 Erweiterter Bestellcode 1 … 3 →  226 Geräterevision →  226 Endress+Hauser...
Seite 143 Anzeige 1 … 4. Kanal ‣ Simulation →  236 Zuordnung Prozessgröße →  237 Wert Prozessgröße →  237 Simulation Stromausgang 1 … 2 →  237 Wert Stromausgang 1 … 2 →  238 Simulation Schaltausgang →  238 Endress+Hauser...
Seite 144 →  238 Simulation Gerätealarm →  239 ‣ →  240 Gerätetest Start Gerätetest →  240 Ergebnis Gerätetest →  240 Letzter Test →  240 →  241 Füllstandsignal Einkopplungssignal →  241 Trennschichtsignal →  241 Endress+Hauser...
Seite 145: Übersicht Bedienmenü (Bedientool)
Trennschicht →  161 →  162 Trennschichtdistanz Bestätigung Distanz →  162 Aktuelle Ausblendung →  163 Ende Ausblendung →  164 →  164 Aufnahme Ausblendung ‣ Erweitertes Setup →  166 Status Verriegelung →  166 Endress+Hauser...
Seite 146 Gemessene Dicke oberes Medium →  176 DK-Wert →  176 Berechneter DK-Wert →  176 →  177 Benutze berechneten DK Wert ‣ Linearisierung →  180 Linearisierungsart →  182 Einheit nach Linearisierung →  183 Freitext →  184 Endress+Hauser...
Seite 147 →  193 SIL/WHG-Bestätigung ‣ SIL/WHG deaktivieren →  194 Schreibschutz rücksetzen →  194 Falscher Code →  194 ‣ Sondeneinstellungen →  195 Sonde geerdet →  195 Aktuelle Sondenlänge →  195 Bestätigung Sondenlänge →  196 Endress+Hauser...
Seite 148 →  207 Schaltzustand →  208 Invertiertes Ausgangssignal →  208 ‣ →  209 Anzeige Language →  209 Format Anzeige →  209 1 … 4. Anzeigewert →  211 1 … 4. Nachkommastellen →  211 Endress+Hauser...
Seite 149 Freigabecode definieren Gerät zurücksetzen →  218  Diagnose →  221 Aktuelle Diagnose →  221 Zeitstempel →  221 Letzte Diagnose →  221 Zeitstempel →  222 Betriebszeit ab Neustart →  222 Betriebszeit →  215 Endress+Hauser...
Seite 150 →  185 Dicke oberes Medium →  230 →  202 Ausgangsstrom 1 … 2 Gemessener Strom 1 →  230 Klemmenspannung 1 →  231 ‣ Messwertspeicherung →  232 Zuordnung 1 … 4. Kanal →  232 Endress+Hauser...
Seite 151 →  239 ‣ Gerätetest →  240 Start Gerätetest →  240 →  240 Ergebnis Gerätetest Letzter Test →  240 Füllstandsignal →  241 Einkopplungssignal →  241 →  241 Trennschichtsignal ‣ Heartbeat →  242 Endress+Hauser...
Seite 152: Menü "Setup
Längeneinheit  Navigation  Setup → Längeneinheit Beschreibung Wird für den Grundabgleich (Leer/Voll) benutzt. Auswahl SI-Einheiten US-Einheiten • mm • ft • m • in Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB "Trennschichtmessung" Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 153 • Medientyp (→  168) = Flüssigkeit Beschreibung Mediengruppe wählen. Auswahl • Sonstiges • Wässrig (DK >= 4) Zusätzliche Information Mit diesem Parameter wird die Dielektrizitätskonstante (DK) des Mediums grob festgelegt. Eine feinere Festlegung der DK erfolgt in Parameter Mediumseigenschaft (→  168). Endress+Hauser...
Seite 154: Zusätzliche Information
Abgleich Leer  Navigation  Setup → Abgleich Leer Beschreibung Distanz vom Prozessanschluss zum minimalem Füllstand (0%). Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Zusätzliche Information A0013178  48 Abgleich Leer (E) bei Messungen in Flüssigkeiten Endress+Hauser...
Seite 155: Abgleich Voll
Navigation  Setup → Abgleich Voll Beschreibung Distanz vom minimalen Füllstand (0%) zum maximalen Füllstand (100%). Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Zusätzliche Information 100% A0013186  50 Abgleich Voll (F) bei Messungen in Flüssigkeiten Endress+Hauser...
Seite 156 Abgleich Voll (F) bei Trennschichtmessungen Bei Trennschichtmessungen gilt der Parameter Abgleich Voll sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand. Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0013194  52 Füllstand bei Flüssigkeitsmessungen Endress+Hauser...
Seite 157 • Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  171). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand. Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013198  54 Distanz bei Flüssigkeitsmessungen Endress+Hauser...
Seite 158: Signalqualität
Fehlermeldung: • F941, für Ausgang bei Echoverlust (→  190) = Alarm. • S941, wenn im Parameter Ausgang bei Echoverlust (→  190) eine andere Option gewählt wurde. Von diesen beiden Echos wird dasjenige mit der geringeren Signalqualität angezeigt. Endress+Hauser...
Seite 159 UB Obere Blockdistanz Distanz zum oberen Abgang  Navigation  Setup → Dist. zum Abgang Voraussetzung Das Gerät hat Anwendungspaket "Trennschichtmessung" Beschreibung Distanz D zum oberen Abgang angeben. Eingabe 0 … 200 m Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB "Trennschichtmessung" Endress+Hauser...
Seite 160: Werkseinstellung
Referenzpunkt der Messung bis zur Unterkante des oberen Abganges eingeben. DK-Wert  Navigation  Setup → DK-Wert Voraussetzung Das Gerät hat Anwendungspaket "Trennschichtmessung" Beschreibung Relative Dielektrizitätskonstante ε des oberen Mediums angeben (DC Eingabe 1,0 … 100 Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB "Trennschichtmessung" Endress+Hauser...
Seite 161: Trennschicht
DC1 Relative Dielektrizitätszahl des oberen Mediums. Für die Dielektrizitätskonstante (DK-Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (DK-Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Trennschicht Navigation  Setup → Trennschicht Voraussetzung Betriebsart (→...
Seite 162 Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme • Distanz Ok • Distanz unbekannt • Distanz zu klein • Distanz zu groß • Tank leer • Lösche Ausblendung Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 163: Aktuelle Ausblendung
Option EF oder EG) darf keine Störechoausblendung aufgenommen werden. Aktuelle Ausblendung Navigation  Setup → Aktuelle Ausbl. Beschreibung Zeigt an, bis zu welcher Distanz bereits eine Ausblendung aufgenommen wurde. Nur vorhanden bei "Experte → Sensor → Echoverfolgung → Parameter Auswertemodus" = "Kurzzeithistorie" oder "Langzeithistorie" Endress+Hauser...
Seite 164: Aufnahme Ausblendung
Anzeige werden diese Werte durch Drücken von  bestätigt. • Lösche Ausblendung Eine eventuell vorhandene Ausblendungskurve wird gelöscht. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort-Anzeige werden diese Werte durch Drücken von  bestätigt. Endress+Hauser...
Seite 165: Assistent "Ausblendung
Navigation  Setup → Ausblendung → Ende Ausblendung Beschreibung →  164 Aufnahme Ausblendung  Navigation  Setup → Ausblendung → Aufnahme Ausbl. Beschreibung →  164 Distanz Navigation  Setup → Ausblendung → Distanz Beschreibung →  157 Endress+Hauser...
Seite 166: Untermenü "Erweitertes Setup
Die Zugriffsrechte sind über den Parameter Freigabecode eingeben (→  167) änderbar. Wenn ein zusätzlicher Schreibschutz aktiviert ist, schränkt dieser die aktuellen Zugriffsrechte weiter ein. Der Schreibschutz lässt sich über den Parameter Status Ver- riegelung (→  166) anzeigen. Endress+Hauser...
Seite 167: Freigabecode Eingeben
• Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 168: Füllstand
• DK 1.6 ... 1.9 • DK 1.9 ... 2.5 • DK 2.5 ... 4 • DK 4 ... 7 • DK 7 ... 15 • DK > 15 Werkseinstellung Abhängig von den Parametern Medientyp (→  168) und Mediengruppe (→  153). Endress+Hauser...
Seite 169: Prozesseigenschaft
Medien siehe: • Dielektrizitätskonstante (DK-Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Bei EOP-Füllstand-Auswertung = Fester DK-Wert muss in jedem Fall die genaue Dielektrizitätskonstante im Parameter DK-Wert (→  160) angegeben werden. Der Parameter Mediumseigenschaft entfällt deswegen in diesem Fall.
Seite 170: Erweiterte Prozessbedingung
Ansatz noch eine sichere Detektion des leeren Behälters zu gewährleisten. Ermöglicht auch bei Verschiebung des Sondenendsignals aufgrund von Ansatz noch eine sichere Detektion des leeren Behälters. • Schaum (>5cm) (nur für Medientyp = Flüssigkeit) Optimiert die Signalauswertung für Anwendungen mit Schaumbildung. Endress+Hauser...
Seite 171: Füllstandeinheit
Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bestellmerkmal 540 "Anwendungspaket", Option EB "Trennschicht Messung"...
Seite 172: Füllstandkorrektur
Blockdistanz (UB) bei Messung in Flüssigkeiten Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 % Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Endress+Hauser...
Seite 173: Trennschicht
Für die Dielektrizitätskonstante (DK-Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (DK-Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Die Werkseinstellung, ε = 80, gilt für Wasser bei 20 °C (68 °F).
Seite 174: Füllstandeinheit
• Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge Zusätzliche Information Innerhalb der oberen Blockdistanz UB werden keine Echos ausgewertet. UB kann deshalb genutzt werden, • um Störechos am oberen Sondenende auszublenden. • um bei gefluteten Bypässen das Echo des Gesamtfüllstands auszublenden. Endress+Hauser...
Seite 175: Füllstandkorrektur
Der angegebene Wert wird zum gemessenen Füllstand und zur gemessenen Trennschicht- höhe (jeweils vor Linearisierung) addiert. Handmessung Dicke oberes Medium  Navigation  Setup → Erweitert. Setup → Trennschicht → Man.Dicke ob.Med Beschreibung Durch Handmessung bestimmte Trennschichtdicke (Dicke UP des oberen Mediums) ange- ben. Eingabe 0 … 200 m Endress+Hauser...
Seite 176: Gemessene Dicke Oberes Medium
Setup → Erweitert. Setup → Trennschicht → DK-Wert Beschreibung Zeigt relative Dielektrizitätskonstante ε des oberen Mediums (DC ) vor Korrektur. Berechneter DK-Wert Navigation  Setup → Erweitert. Setup → Trennschicht → Berech. DK-Wert Beschreibung Zeigt berechnete (d.h. korrigierte) Dielektrizitätskonstante ε des oberen Mediums (DC1). Endress+Hauser...
Seite 177: Benutze Berechneten Dk Wert
Die neu berechnete Dielektrizitätskonstante wird übernommen. • Abbrechen und beenden Die neue berechnete Dielektrizitätskonstante wird verworfen; die bisherige Dielektrizi- tätskonstante wird weiterhin verwendet. Zusammen mit diesesm Parameter wird auf der Vor-Ort-Anzeige Parameter Berech- neter DK-Wert (→  176) angezeigt. Endress+Hauser...
Seite 178 Setup → Erweitert. Setup → Trennschicht → Auto. DK Berech. → DK-Wert Beschreibung →  176 Benutze berechneten DK Wert  Navigation  Setup → Erweitert. Setup → Trennschicht → Auto. DK Berech. → Nutz. berech. DK Beschreibung →  177 Endress+Hauser...
Seite 179 Für "Betriebsart (→  152)" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht nach Linearisie- rung (entspricht Volumen oder Gewicht) Füllstand vor Linearisierung (gemessen in Füllstandeinheit) Füllstand linearisiert (→  185) (entspricht Volumen oder Gewicht) Maximaler Wert (→  185) Durchmesser (→  186) Zwischenhöhe (→  186) Endress+Hauser...
Seite 180 Bedienmenü Levelflex FMP51, FMP52, FMP54 HART Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart Einheit nach Linearisierung Freitext Maximaler Wert Durchmesser Zwischenhöhe Tabellenmodus ‣ Tabelle bearbeiten Füllstand Kundenwert Tabelle aktivieren Endress+Hauser...
Seite 181 Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart Einheit nach Linearisierung Freitext Füllstand linearisiert Trennschicht linearisiert Maximaler Wert Durchmesser Zwischenhöhe Tabellenmodus Tabellen Nummer Füllstand Füllstand Kundenwert Tabelle aktivieren Endress+Hauser...
Seite 182 Auswahl • Keine • Linear • Tabelle • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Zusätzliche Information 100% 100% 100% 100% 100% A0021476  58 Linearisierungsarten Keine Tabelle Pyramidenboden Konischer Boden Schrägboden Kugeltank Zylindrisch liegend Endress+Hauser...
Seite 183: Einheit Nach Linearisierung
• Einheit nach Linearisierung (→  183) • Maximaler Wert (→  185): Maximales Volumen bzw. Gewicht • Durchmesser (→  186) Einheit nach Linearisierung  Navigation  Setup → Erweitert. Setup → Linearisierung → Einheit n. Lin. Voraussetzung Linearisierungsart (→  182) ≠ Keine Endress+Hauser...
Seite 184 Linear wählen. Um die neue Füllstandeinheit festzulegen, in Parameter Einheit nach Linearisierung die Option Free text wählen und die Einheit in Parameter Freitext (→  184) eingeben. Freitext  Navigation  Setup → Erweitert. Setup → Linearisierung → Freitext Voraussetzung Einheit nach Linearisierung (→  183) = Free text Endress+Hauser...
Seite 185 Linearisierungsart (→  182) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Beschreibung Linearisierter Wert, der einem Füllstand von 100% entspricht. Eingabe –50 000,0 … 50 000,0 % Endress+Hauser...
Seite 186 0 … 200 m Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  152). Tabellenmodus  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabellenmodus Voraussetzung Linearisierungsart (→  182) = Tabelle Beschreibung Eingabemodus für Linearisierungstabelle wählen. Endress+Hauser...
Seite 187 4 mA des Stromausgangs vertauscht. Das heißt: 20 mA entspricht dem kleinsten Füll- stand, 4 mA dem größten Füllstand. Tabellen Nummer  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabellen Nummer Voraussetzung Linearisierungsart (→  182) = Tabelle Endress+Hauser...
Seite 188 Linearisierungsart (→  182) = Tabelle Beschreibung Linearisierten Wert zum Tabellenpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Tabelle aktivieren  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabelle akt. Voraussetzung Linearisierungsart (→  182) = Tabelle Beschreibung Linearisierungstabelle aktivieren oder deaktivieren. Endress+Hauser...
Seite 189: Aktivieren
Wenn gleichzeitig Linearisierungsart (→  182) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert. Beim Editieren der Tabelle wird Parameter Tabelle aktivieren automatisch auf Deak- tivieren zurückgesetzt und muss danach wieder auf Aktivieren gesetzt werden. Endress+Hauser...
Seite 190 0 … 200 000,0 % Zusätzliche Information Es gilt die für den Ausgang definierte Einheit: • Ohne Linearisierung: Füllstandeinheit (→  171) • Mit Linearisierung: Einheit nach Linearisierung (→  183) Nur vorhanden bei ' " Linearisierungsart (→  182)" = "Keine" Endress+Hauser...
Seite 191 • Für Stab- und Seilsonden bis 8 m (26 ft): 200 mm (8 in) • Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge Für FMP51/FMP52/FMP54 mit Anwendungspaket Trennschichtmessung sowie für FMP55: 100 mm (3,9 in) für alle Antennentypen Bestellmerkmal 540 "Anwendungspaket", Option EB "Trennschicht Messung" Endress+Hauser...
Seite 192 Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013219  59 Blockdistanz (UB) bei Messung in Flüssigkeiten...
Seite 193 Assistent SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHG verriegelten Zustand zu bringen. Für Einzelheiten siehe das "Handbuch zur funktiona- len Sicherheit" zum jeweiligen Gerät. Darin sind die Verriegelungsprozedur und die einzelnen Parameter der Sequenz beschrieben. Navigation  Setup → Erweitert. Setup → SIL/WHG-Bestät. Endress+Hauser...
Seite 194 0 … 65 535 Falscher Code  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Falscher Code Beschreibung Zeigt, dass ein falscher Verriegelungscode eingegeben wurde. Entscheidung über weiteres Vorgehen angeben. Auswahl • Neueingabe Code • Abbruch Sequenz Endress+Hauser...
Seite 195 Setup → Erweitert. Setup → Sondeneinstell. → Akt. Sondenlänge Beschreibung • In den meisten Fällen: Zeigt Sondenlänge enstprechend dem aktuell gemessenen Sondenendsignal. • Für Bestätigung Sondenlänge (→  196) = Manuell: Tatsächliche Sondenlänge angeben. Eingabe 0 … 200 m Endress+Hauser...
Seite 196 • Sondenlänge unbekannt Zu wählen, wenn die tatsächliche Sondenlänge unbekannt ist. In diesem Fall ist keine Sondenlängenkorrektur möglich. Bei Bedienung über FieldCare muss Option Manuell nicht explizit gewählt werden; ein manuelles Editieren der Sondenlänge ist hier immer mög- lich. Endress+Hauser...
Seite 197 Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Bestät. Sondenl. Beschreibung →  196 Aktuelle Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Akt. Sondenlänge Beschreibung →  195 Endress+Hauser...
Seite 198 100 % oder zugehöriger linearisierter Wert isierter Wert Trennschichtdistanz 0 (das heißt: Füllstand am Abgleich Leer (→  154) (das heißt: Füll- Referenzpunkt) stand bei 0 % nur für Geräte mit zwei Stromausgängen nur für Geräte mit zwei Stromausgängen Endress+Hauser...
Seite 199 Zusätzliche Information Bedeutung der Optionen Option Strombereich für Prozess- Unterer Ausfallsignalpegel Oberer Ausfallsignalpegel größe 4...20 mA 4 … 20,5 mA < 3,6 mA > 21,95 mA 4...20 mA 3,8 … 20,5 mA < 3,6 mA > 21,95 mA NAMUR Endress+Hauser...
Seite 200 Zeitkonstante folgt der Stromausgang dem Messwert schnell, bei einer hohen Zeitkon- stante hingegen folgt er verzögert. Bei τ = 0 s (Werkseinstellung) findet keine Dämpfung statt. Fehlerverhalten  Navigation  Setup → Erweitert. Setup → Stromausg. 1 … 2 → Fehlerverhalten Voraussetzung Strombereich (→  199) ≠ Fester Stromwert Endress+Hauser...
Seite 201  Navigation  Setup → Erweitert. Setup → Stromausg. 1 … 2 → Fehlerstrom Voraussetzung Fehlerverhalten (→  200) = Definierter Wert Beschreibung Legt fest, welchen Wert der Ausgangsstrom bei Vorliegen eines Fehlers annimmt. Eingabe 3,59 … 22,5 mA Endress+Hauser...
Seite 202 Bedienmenü Levelflex FMP51, FMP52, FMP54 HART Ausgangsstrom 1 … 2 Navigation  Setup → Erweitert. Setup → Stromausg. 1 … 2 → Ausgangsstrom 1 … 2 Beschreibung Zeigt aktuell berechneten Stromwert des Stromausgangs. Endress+Hauser...
Seite 203: Funktion Schaltausgang
Der Schaltausgang ist im Normalzustand geschlossen und wird nur bei Grenzwertüber- schreitung des Messwerts geöffnet. ' D igitalausgang' Der Schaltausgang wird von einem der Digital Input-Blöcke des Geräts gesteuert. Auswahl • Aus • An • Diagnoseverhalten • Grenzwert • Digitalausgang Bestellmerkmal 020 "Hilfsenergie; Ausgang", Option B, E oder G Endress+Hauser...
Seite 204 Zuordnung Grenzwert  Navigation  Setup → Erweitert. Setup → Schaltausgang → Zuord. Grenzwert Voraussetzung Funktion Schaltausgang (→  203) = Grenzwert Beschreibung Legt fest, welche Prozessgröße auf Grenzwertüberschreitung überwacht wird. Auswahl • Aus • Füllstand linearisiert • Distanz Endress+Hauser...
Seite 205: Einschaltpunkt
Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt > Ausschaltpunkt • Der Ausgang wird geschlossen, wenn der Messwert über Einschaltpunkt steigt. • Der Ausgang wird geöffnet, wenn der Messwert unter Ausschaltpunkt sinkt. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 206  Setup → Erweitert. Setup → Schaltausgang → Einschaltverz. Voraussetzung • Funktion Schaltausgang (→  203) = Grenzwert • Zuordnung Grenzwert (→  204) ≠ Aus Beschreibung Definiert die Zeit, um die das Einschalten des Ausgangs jeweils verzögert wird. Endress+Hauser...
Seite 207: Ausschaltpunkt
 Setup → Erweitert. Setup → Schaltausgang → Fehlerverhalten Voraussetzung Funktion Schaltausgang (→  203) = Grenzwert oder Digitalausgang Beschreibung Definiert, welchen Zustand der Schaltausgang bei Vorliegen eines Fehlers annimmt. Auswahl • Aktueller Status • Offen • Geschlossen Zusätzliche Information Endress+Hauser...
Seite 208 Der Schaltausgang verhählt sich entgegengesetzt zu seiner Parametrierung. Auswahl • Nein • Ja Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 209  Setup → Erweitert. Setup → Anzeige → Format Anzeige Beschreibung Darstellung der Messwerte für Vor-Ort-Anzeige wählen. Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 210 über die Parameter 1 … 4. Anzeigewert →  211 festgelegt. • Wenn mehr Messwerte festgelegt werden, als die gewählte Darstellung zulässt, zeigt das Gerät die Werte im Wechsel am. Die Anzeigedauer bis zum nächsten Wechsel wird im Parameter Intervall Anzeige (→  212) eingestellt. Endress+Hauser...
Seite 211 Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Gerätes. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Zusätzliche Information Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Geräts. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 212 Inhalt für Kopfzeile der Vor-Ort-Anzeige wählen. Auswahl • Messstellenbezeichnung • Freitext Zusätzliche Information XXXXXXXXX A0029422 Position des Kopfzeilentexts auf der Anzeige Bedeutung der Optionen • Messstellenbezeichnung Wird im Parameter Messstellenbezeichnung (→  152) definiert. • Freitext Wird im Parameter Kopfzeilentext (→  213) definiert. Endress+Hauser...
Seite 213 Die Option ft-in-1/16'' gilt nur für Längeneinheiten. Nachkommastellen Menü  Navigation  Setup → Erweitert. Setup → Anzeige → Nachkomma Menü Beschreibung Anzahl Nachkommastellen für Zahlen im Bedienmenü wählen. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Endress+Hauser...
Seite 214  Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20 … 80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 215 Zeigt die Betriebszeit, wann die letzte Datensicherung in das Anzeigemodul erfolgt ist. Konfigurationsdaten verwalten  Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Daten verwalten Beschreibung Aktion zum Verwalten der Gerätedaten im Anzeigemodul wählen. Auswahl • Abbrechen • Sichern • Wiederherstellen • Duplizieren • Vergleichen • Datensicherung löschen Endress+Hauser...
Seite 216 Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Sicherungsstatus Beschreibung Zeigt, welche Aktion zur Datensicherung momentan läuft. Vergleichsergebnis Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Vergl.ergebnis Beschreibung Vergleich der Datensätze im Gerät und im Anzeigemodul (Backup). Endress+Hauser...
Seite 217 (→  215) = Duplizieren von einem anderen Gerät dupliziert wurde, dann stimmt die aktuelle Gerätekonfiguration des HistoROM mit derjenigen im Anzeigemodul nur zum Teil überein: Sensorspezifische Eigenschaften wie zum Beispiel eine Ausblen- dungskurve werden nicht dupliziert. Das Vergleichsergebnis ist in diesem Fall Einstel- lungen nicht identisch. Endress+Hauser...
Seite 218 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  167) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 219 Service-Parameter und Parameter, die nur die Kommunikation betreffen, bleiben unverändert. • Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. Endress+Hauser...
Seite 220 Setup → Erweitert. Setup → Administration → Freig.code def. → Freig.code def. Beschreibung →  218 Freigabecode bestätigen  Navigation  Setup → Erweitert. Setup → Administration → Freig.code def. → Code bestätigen Beschreibung Eingegebenen Freigabecode bestätigen. Eingabe 0 … 9 999 Endress+Hauser...
Seite 221: Menü "Diagnose
Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Es ist möglich, das die angezeigte Diagnosemeldung weiterhin gültig ist. Behebungs- maßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar. Endress+Hauser...
Seite 222 Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Zusätzliche Information Maximale Zeit: 9 999 d ( ≈ 27 Jahre) Endress+Hauser...
Seite 223: Untermenü "Diagnoseliste
Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Zeitstempel 1 … 5 Navigation  Diagnose → Diagnoseliste → Zeitstempel 1 … 5 Beschreibung Zeitstempel der Diagnosemeldung. Endress+Hauser...
Seite 224: Untermenü "Ereignislogbuch
Anzeige abrufbar. Anzeigeformat • Bei Ereignismeldung der Kategorie (Statussignal) I: Statussignal, Ereignisnummer, Betriebszeit des Auftretens, Ereignistext • Bei Ereignismeldung der Kategorie (Statussignal) F, M, C, S: Diagnoseereignis, Status- symbol, Betriebszeit des Auftretens, Ereignistext Navigation  Diagnose → Ereignislogbuch → Ereignisliste Endress+Hauser...
Seite 225: Untermenü "Geräteinformation
Zeigt die Seriennummer des Messgeräts. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 226  Diagnose → Geräteinfo → Geräte-ID Beschreibung Zeigt die Geräte-ID (Device ID) zur Identifizierung des Geräts in einem HART-Netzwerk. Zusätzliche Information Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Geräteken- nung (Unique ID). Durch die Gerätekennung wird jedes HART-Gerät eindeutig identifiziert. Endress+Hauser...
Seite 227 Zeigt den Gerätetyp (Device type), mit dem das Messgerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Hersteller-ID Navigation  Diagnose → Geräteinfo → Hersteller-ID Beschreibung Anzeige der Hersteller-ID (Manufacturer ID), unter der das Messgerät bei der HART Com- munication Foundation registriert ist. Anzeige 2-stellige Hexadezimalzahl Werkseinstellung 0x11 (für Endress+Hauser) Endress+Hauser...
Seite 228: Untermenü "Messwerte
 Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013198  65 Distanz bei Flüssigkeitsmessungen A0013199  66 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  152). Endress+Hauser...
Seite 229 Trennschicht linearisiert Navigation  Diagnose → Messwerte → Trenns. linearis Voraussetzung Betriebsart (→  152) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt linearisierte Trennschichthöhe. Zusätzliche Information Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  183. Endress+Hauser...
Seite 230  Diagnose → Messwerte → Ausgangsstrom 1 … 2 Beschreibung Zeigt aktuell berechneten Stromwert des Stromausgangs. Gemessener Strom 1 Navigation  Diagnose → Messwerte → Gemess. Strom 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuell gemessenen Stromwert des Stromausgangs. Endress+Hauser...
Seite 231 Levelflex FMP51, FMP52, FMP54 HART Bedienmenü Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Beschreibung Zeigt aktuelle Klemmenspannung, die am Ausgang anliegt. Endress+Hauser...
Seite 232: Untermenü "Messwertspeicherung
Datenpunkte zyklisch überschrieben, so dass immer die letzten 1000, 500, 333 oder 250 Messwerte im Speicher bleiben (Ringspeicher-Prinzip). Wenn die getroffene Auswahl geändert wird, wird der Inhalt des Messwertspeichers gelöscht. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 233 = 1000 ⋅ 3 600 s = 3 600 000 s ≈ 41 d Datenspeicher löschen  Navigation  Diagnose → Messwertspeich. → Daten löschen  Diagnose → Messwertspeich. → Daten löschen Beschreibung Gesamten Datenspeicher löschen. Auswahl • Abbrechen • Daten löschen Endress+Hauser...
Seite 234 • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Durch gleichzeitiges Drücken von  und  verlässt man das Diagramm und kehrt zum Bedienmenü zurück. Navigation  Diagnose → Messwertspeich. → Anz. 1 … 4. Kanal Endress+Hauser...
Seite 235: Untermenü "Simulation
• Simulation Stromausgang (→  237) • Wert Stromausgang (→  238) Bestimter Zustand des Schaltausgangs • Simulation Schaltausgang (→  238) • Schaltzustand (→  238) Vorliegen eines Alarms Simulation Gerätealarm (→  239) Vorliegen einer bestimmten Diagnosemeldung Simulation Diagnoseereignis (→  239) Endress+Hauser...
Seite 236 Wert Prozessgröße →  237 Simulation Stromausgang 1 … 2 →  237 →  238 Wert Stromausgang 1 … 2 Simulation Schaltausgang →  238 Schaltzustand →  238 Simulation Gerätealarm →  239 Simulation Diagnoseereignis →  239 Endress+Hauser...
Seite 237 Wert. Auf diese Weise lässt sich die korrekte Parametrierung des Messgeräts sowie nachgelagerter Steuereinheiten prüfen. Simulation Stromausgang 1 … 2  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg 1 … 2 Beschreibung Simulation des Stromausgangs ein- und ausschalten. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 238  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  238) = An Beschreibung Momentaner Schaltzustand Auswahl • Offen • Geschlossen Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert. Auf diese Weise lässt sich die korrekte Funktion nachgeschalteter Steuergeräte prüfen. Endress+Hauser...
Seite 239  Experte → Diagnose → Simulation → Sim. Diagnose Beschreibung Zu simulierendes Diagnoseereignis wählen. Hinweis: Um die Simulation zu beenden: ' A us' wählen. Zusätzliche Information Bei Bedienung über Display kann man die Auswahlliste nach der Ereigniskategorie filtern (Parameter Kategorie Diagnoseereignis). Endress+Hauser...
Seite 240: Untermenü "Gerätetest
Echoverlust kommt. Überprüfen Sie den Einbau und die Dielektrizitätskon- stante des Mediums. • Ungeprüft Es hat kein Test stattgefunden. Letzter Test Navigation  Diagnose → Gerätetest → Letzter Test Beschreibung Zeigt Betriebszeit, bei der der letzte Gerätetest durchgeführt wurde. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Endress+Hauser...
Seite 241  Diagnose → Gerätetest → Trenns.signal Voraussetzung • Betriebsart (→  152) = Trennschicht oder Trennschicht + Kapazitiv • Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für Trennschichtsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Endress+Hauser...
Seite 242: Untermenü "Heartbeat
Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung SD01872F Navigation  Diagnose → Heartbeat Endress+Hauser...
Seite 243: Stichwortverzeichnis
Entsorgung ....... 116 Betriebssicherheit ......11 Endress+Hauser...
Seite 244 Gerätebeschreibungsdateien ....84 Diagnose ......221 Endress+Hauser...
Seite 245 Simulation Schaltausgang (Parameter) ... 238 Messwertspeicherung ..... 232 Simulation Stromausgang 1 … 2 (Parameter) ..237 Endress+Hauser...
Seite 246 Zuordnung Status (Parameter) ....204 Zuordnung Stromausgang (Parameter) ..198 Zwischenhöhe (Parameter) ....186 Endress+Hauser...
Seite 248 *71598300* 71598300 www.addresses.endress.com...

Diese Anleitung auch für:

Levelflex fmp52 hart Levelflex fmp54 hart

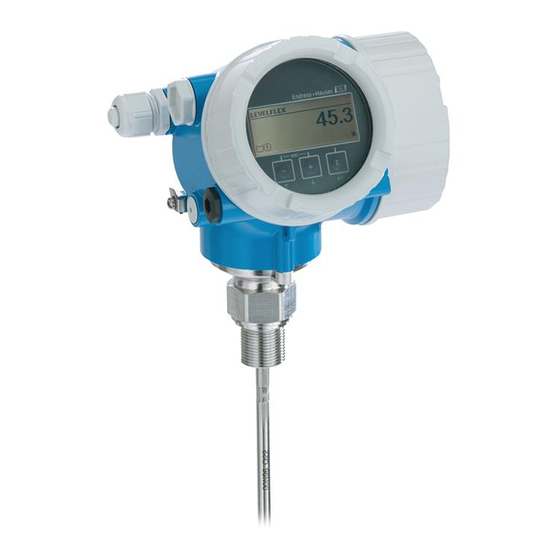

Endress+Hauser Levelflex FMP51 HART Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Levelflex FMP51 HART

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP51 HART

Diese Anleitung auch für:

Inhaltsverzeichnis
