Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 44

Einschraubgewinde
G¾, NPT¾ G1½
1.1
1.1
3
3
A0013850
A0013852
44

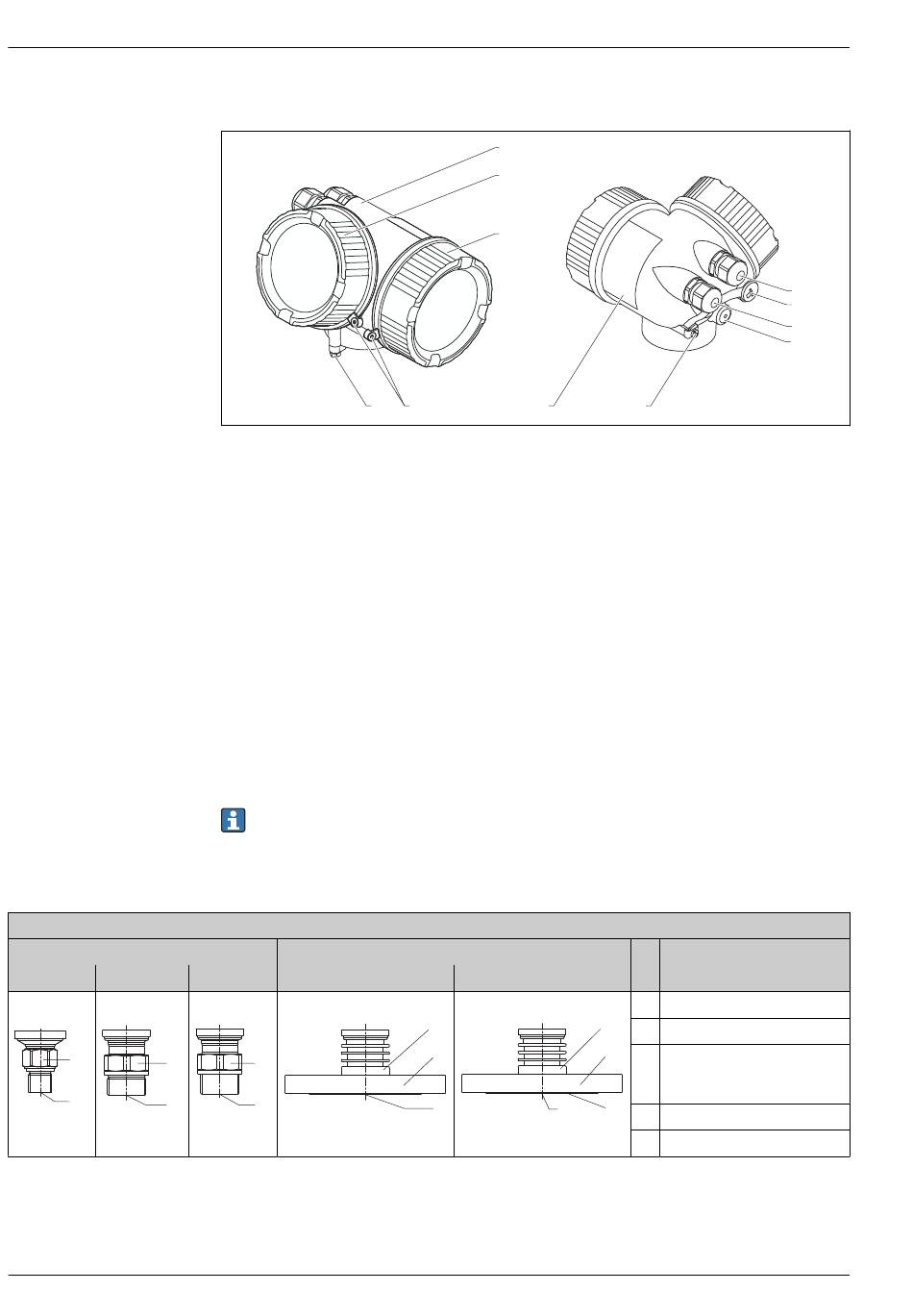

Gehäuse GT20 (Aluminiumdruckguss, pulverbeschichtet)
4
 23 Material; Gehäuse GT20
1 Gehäuse RAL 5012 (blau); AlSi10Mg(<0,1% Cu), Beschichtung; Polyester
2.1 Elektronikraum-Deckel RAL 7035 (grau); AlSi10Mg(<0,1% Cu), Dichtungen; NBR, Sichtfenster; Glas, Gewin-
debeschichtung; Gleitlack auf Graphitbasis
2.2 Anschlussraum-Deckel RAL 7035 (grau); AlSi10Mg(<0,1% Cu), Dichtungen; NBR, Gewindebeschichtung;
Gleitlack auf Graphitbasis
3 Deckelsicherung; 316L (1.4404), A4
4 Sicherung am Gehäusehals; 316L (1.4404), A4-70
5.1 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Messing (CuZn) vernickelt, PA
5.2 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Stahl verzinkt, Messing (CuZn) vernickelt, PA
6 Blindstopfen; Messing (CuZn) vernickelt, M12-Buchse; GD-Zn vernickelt
7 Druckausgleichstopfen; Messing (CuZn) vernickelt
8 Erdungsklemme; 316L (1.4404), A4 (1.4571)
9 Klebetypenschild; Kunststoff
Mediumsberührende Werkstoffe
Prozessanschluss
Endress+Hauser liefert DIN/EN-Flansche und Prozessanschlüsse mit Einschraubgewinde in
Edelstahl entsprechend AISI 316L (DIN/ EN Werkstoffnummer 1.4404 oder 14435) aus. Die
Werkstoffe 1.4404 und 1.4435 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN
1092-1:2007 Tab. G.3.1-1 unter 13E0 eingruppiert. Die chemische Zusammensetzung der bei-
den Werkstoffe kann identisch sein.
Levelflex FMP51
NPT1½ DN40...DN200
1.1
3
A0013849
1
2.1
2.2
3 9
Flansch
DN40...DN100
1.1
2
3
3
A0013854
Levelflex FMP51 Modbus
8
Nr. Werkstoff
1.1 316L (1.4404)
1.2 Alloy C22 (2.4602)
1.2
2 ASME: 316/316L
2
EN: 316L (1.4404)
JIS: 316L (1.4435)
4
3 Keramik Al O 99,7 %
2 3
A0013910
4 Plattierung: Alloy C22 (2.4602)
Endress+Hauser
5.2
6
5.1
7
A0036037
