Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 40

Zentrierscheibe / Zentrierstern / Zentriergewicht
Bestellmerkmal Bedeutung
610
"Zubehör mon-
tiert"
OA Stab Zentrierscheibe 316L; Rohrdurchmesser DN 80 (3") + DN 100 (4")
OB Stab Zentrierscheibe 316L; Rohrdurchmesser DN 50 (2") + DN 65 (2½")
OC Seil Zentrierscheibe 316L; Rohrdurchmesser DN 80 (3" )+ DN 100 (4")
OD Stab Zentrierstern PEEK; Trennschichtmessung; Rohrdurchmesser
DN 50 (2") + DN 100 (4")
OE Stab Zentrierstern PFA; Trennschichtmessung; Rohrdurchmesser
DN 40 (1½") + DN 50 (2")
OK Seil Zentriergewicht 316L für DN 50 (2")
OL Seil Zentriergewicht 316L für DN 80 (3")
OM Seil Zentriergewicht 316L für DN 100 (4")
40
Hinweis für AlloyC-Flansche
AlloyC-Flansche haben immer ein zusätzliches Gewinde, auch wenn sie nicht mit einer Koax-Sonde
verwendet werden.
Betroffene Optionen von Bestellmerkmal 100 "Prozessanschluss": AEM, AFM, AGM, AQM, ARM,
ASM, ATM, CEM, CFM, CGM, CQM, CRM, CSM, CTM.

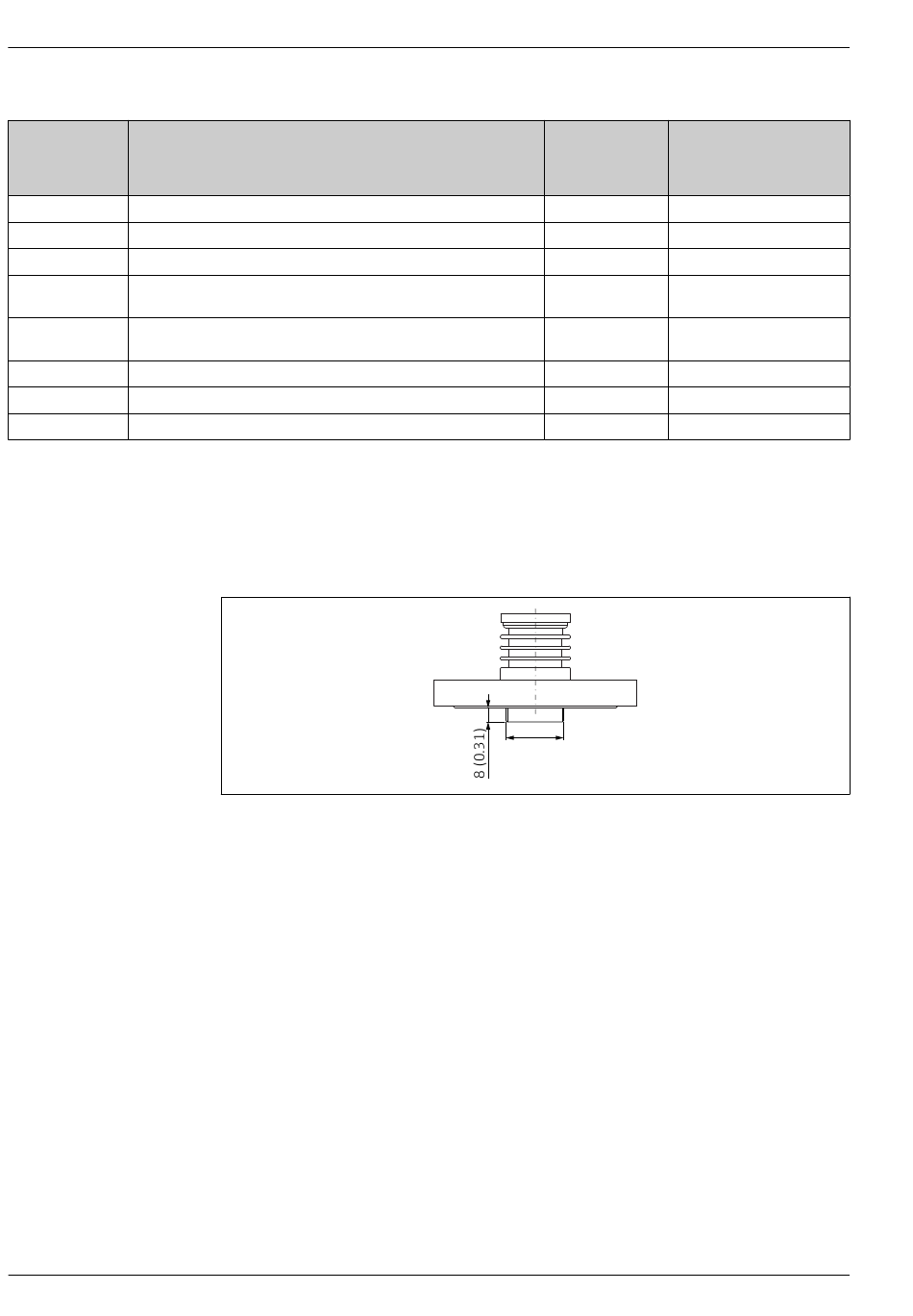

 20 Abmessungen AlloyC-Flansche. Maßeinheit mm (in)
Levelflex FMP51 Modbus
Dicke Durchmesser
S = 4 mm (0,16 in) T = 75 mm (2,95 in)
S = 4 mm (0,16 in) T = 45 mm (1,77 in)
S = 4 mm (0,16 in) T = 75 mm (2,95 in)
S = 7 mm (0,28 in) T = 48 ... 95 mm (1,9 ... 3,7 in)
P = 10 mm (0,39 in) Q = 37 mm (1,46 in)
60 mm (2,4 in) 45 mm (1,77 in)
30 mm (1,18 in) 75 mm (2,95 in)
30 mm (1,18 in) 95 mm (3,7 in)
M40
A0035223
