Levelflex FMP53
3-Punkt Linearitätsprotokoll
Position 1. Messpunkt
Position 2. Messpunkt
Position 3. Messpunkt
Minimaler Messbereich
Minimale Sondenlänge
Endress+Hauser
Bestellinformationen
Ausführliche Bestellinformationen sind bei der nächstgelegenen Vertriebsorganisation
www.addresses.endress.com
1. Produkt mit Hilfe der Filter und Suchmaske auswählen.
2. Produktseite öffnen.
3. Konfiguration auswählen.
Produktkonfigurator - das Tool für individuelle Produktkonfiguration
• Tagesaktuelle Konfigurationsdaten
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder
Bediensprache
• Automatische Überprüfung von Ausschlusskriterien
• Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-
Ausgabeformat
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 3-
Punkt Linearitätsprotokoll gewählt wurde.

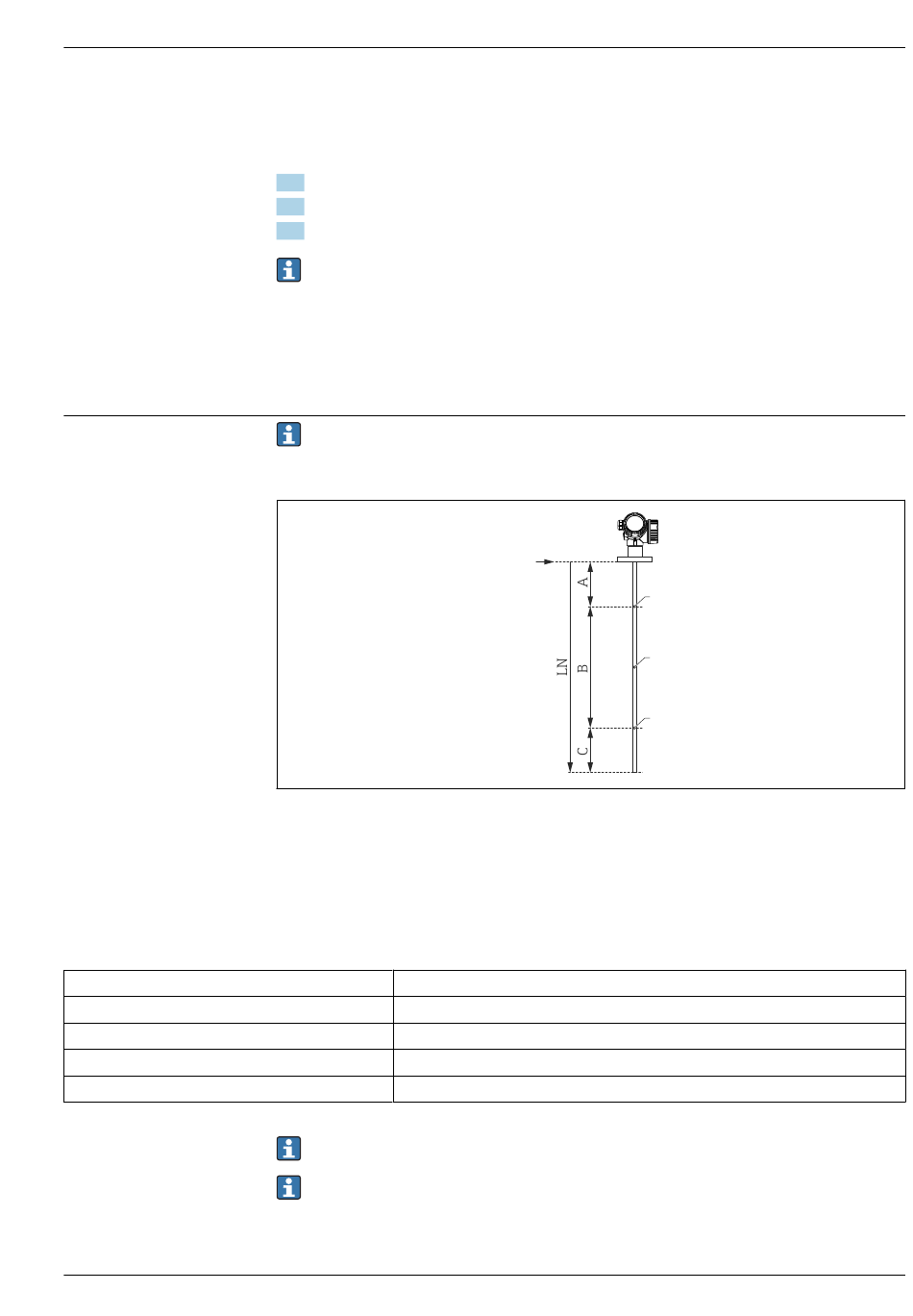

Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt:
A Abstand vom Referenzpunkt R zum ersten Messpunkt
B Messbereich
C Abstand vom Sondenende zum dritten Messpunkt
LN Sondenlänge
R Referenzpunkt der Messung
1 Erster Messpunkt
2 Zweiter Messpunkt (in der Mitte zwischen erstem und drittem Messpunkt)
3 Dritter Messpunkt
A = 350 mm (13,8 in)
zentral zwischen 1. und 3. Messpunkt
C = 250 mm (9,84 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 000 mm (39,4 in)
Die Position der Messpunkte kann um ±1 cm (±0,04 in) variieren.
Die Linearitätsprüfung erfolgt mit dem Komplettgerät und unter Referenzbedingungen.
oder im Produktkonfigurator unter
R
www.endress.com auswählbar:
1
2
3
A0021090
