Werkstoffe
42
Antenne und Prozessanschlussadapter
FMP51 mit Einschraubgewinde G¾ oder NPT¾
Für das Gesamtgewicht müssen die jeweiligen Gewichte der einzelnen Komponenten addiert werden.
• Sensor
ca. 0,8 kg (1,76 lb)
• Seilsonde 4 mm oder ¹⁄₆"
ca. 0,10 kg/m (0,22 lb/in) Sondenlänge
• Stabsonde 8 mm oder ¾"
ca. 0,40 kg/m (0,88 lb/in) Sondenlänge
• Koaxsonde
ca. 1,20 kg/m (2,65 lb/in) Sondenlänge
FMP51 mit Einschraubgewinde G1½/NPT1½ oder Flansch
Für das Gesamtgewicht müssen die jeweiligen Gewichte der einzelnen Komponenten addiert werden.
• Sensor
ca. 1,20 kg/m (2,65 lb/in) + Flanschgewicht
• Seilsonde 4 mm oder ¹⁄₆"
ca. 0,10 kg/m (0,22 lb/in) Sondenlänge
• Stabsonde 12 mm oder ½"
ca. 0,90 kg/m (1,98 lb/in) Sondenlänge
• Stabsonde 16 mm (0,63 in)
ca. 1,10 kg/m (2,43 lb/in) Sondenlänge
• Koaxsonde
ca. 3,00 kg/m (6,61 lb/in) Sondenlänge
Nicht-prozessberührende Werkstoffe
Gehäuse GT18 (Edelstahl, korrosionsbeständig)
4

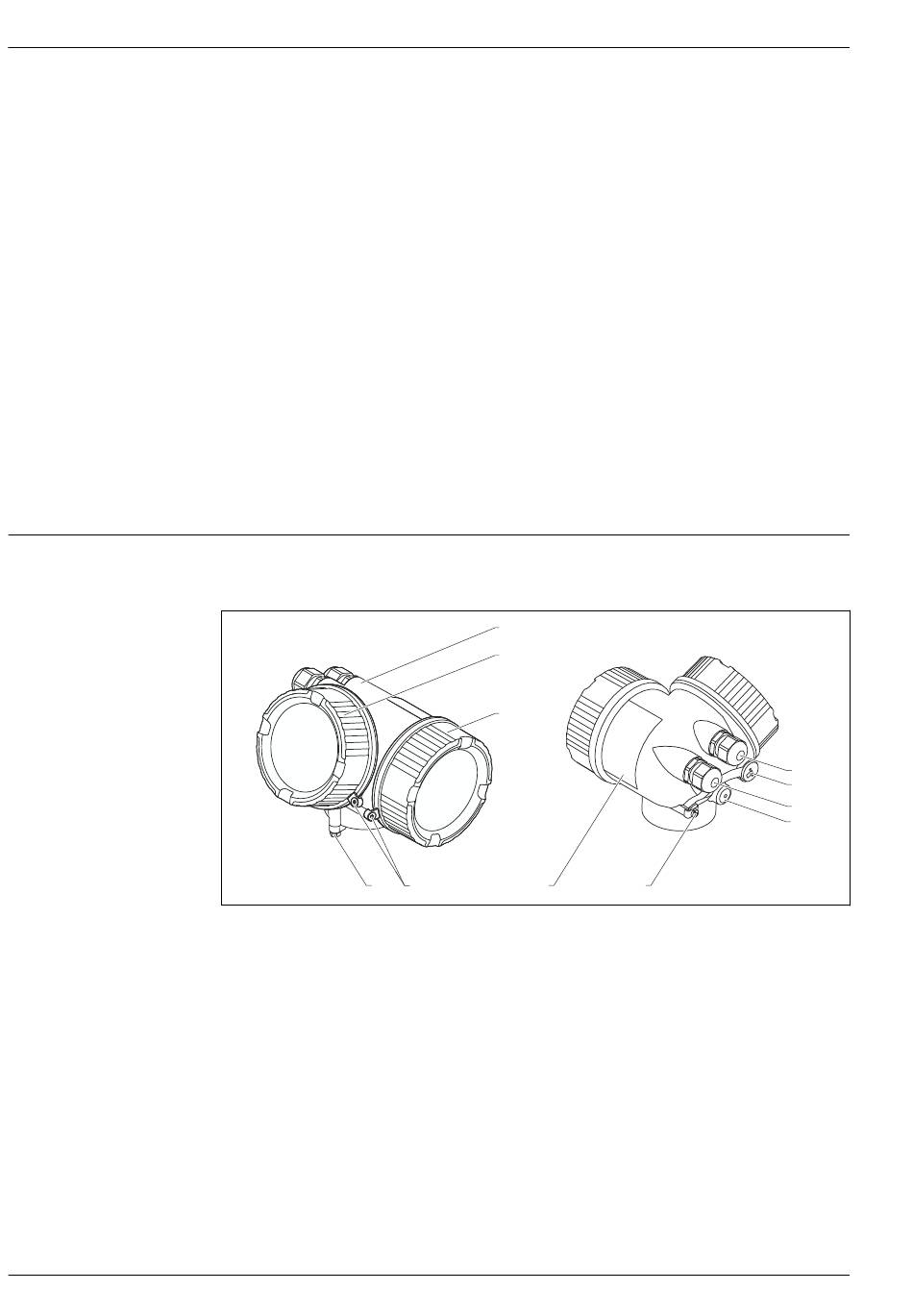

 21 Material; Gehäuse GT18
1 Gehäuse; CF3M (ähnlich zu 316L/ 1.4404)
2.1 Elektronikraum-Deckel; CF3M (ähnlich zu 316L/ 1.4404), Dichtungen; NBR, Sichtfenster; Glas, Gewindebe-
schichtung; Gleitlack auf Graphitbasis
2.2 Anschlussraum-Deckel; CF3M (ähnlich zu 316L/ 1.4404), Dichtung; NBR, Gewindebeschichtung; Gleitlack
auf Graphitbasis
3 Deckelsicherung; 316L (1.4404), A4
4 Sicherung am Gehäusehals; 316L (1.4404), A4-70
5.1 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
NBR, Viton, EPDM, PE, PBT-GF, Messing (CuZn) vernickelt
5.2 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
NBR
6 Blindstopfen oder M12-Buchse (abhängig von der Geräteausführung); 316L (1.4404)
7 Druckausgleichstopfen; 316L (1.4404)
8 Erdungsklemme; 316L (1.4404), A4 (1.4571)
9 Typenschild; 316L (1.4404), A4 (1.4571)
1
2.1
2.2
3 9
Levelflex FMP51 Modbus
5.2
6
5.1
7
8
Endress+Hauser
A0036037
