FMP51: Abmessungen Prozessanschluss (G¾,NPT¾)/Sonde
E F
7 mm
ø4 (0.16)
M14
ø22 (0.87)

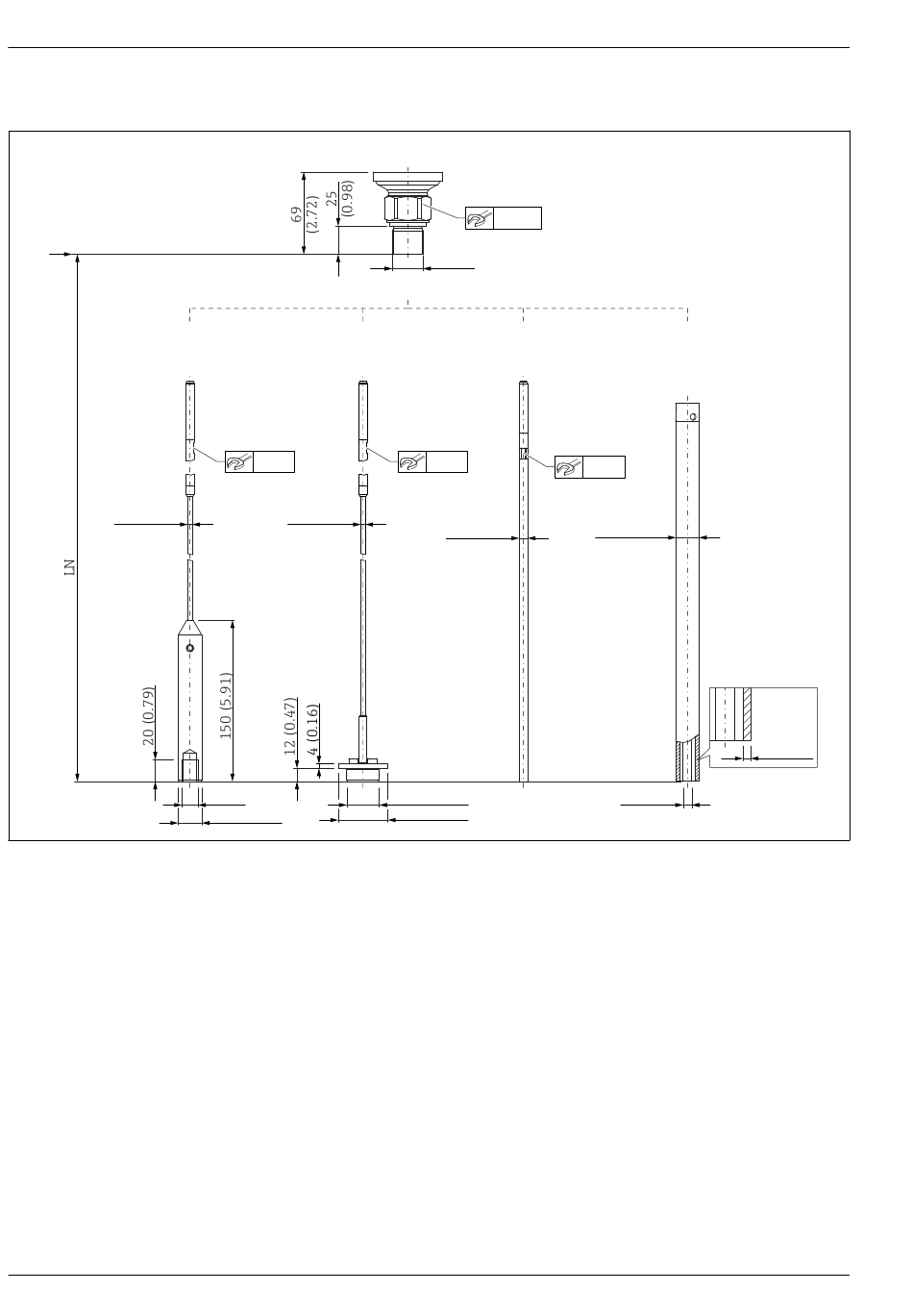

 18 FMP51: Prozessanschluss / Sonde. Maßeinheit mm (in)
B Gewinde ISO228 G¾ oder ANSI MNPT¾ (Merkmal 100)
E Seilsonde 4 mm oder ¹⁄₆" (Merkmal 060)
F Seilsonde 4 mm oder ¹⁄₆" (Merkmal 060), Zentrierscheibe optional (Merkmal 610)
G Stabsonde 8 mm oder ¹⁄₃" (Merkmal 060)
H Koaxsonde (Merkmal 060); mit Entlüftungsöffnung ⌀ ca. 6 mm (0,24 in)
LN Sondenlänge
R Referenzpunkt der Messung
