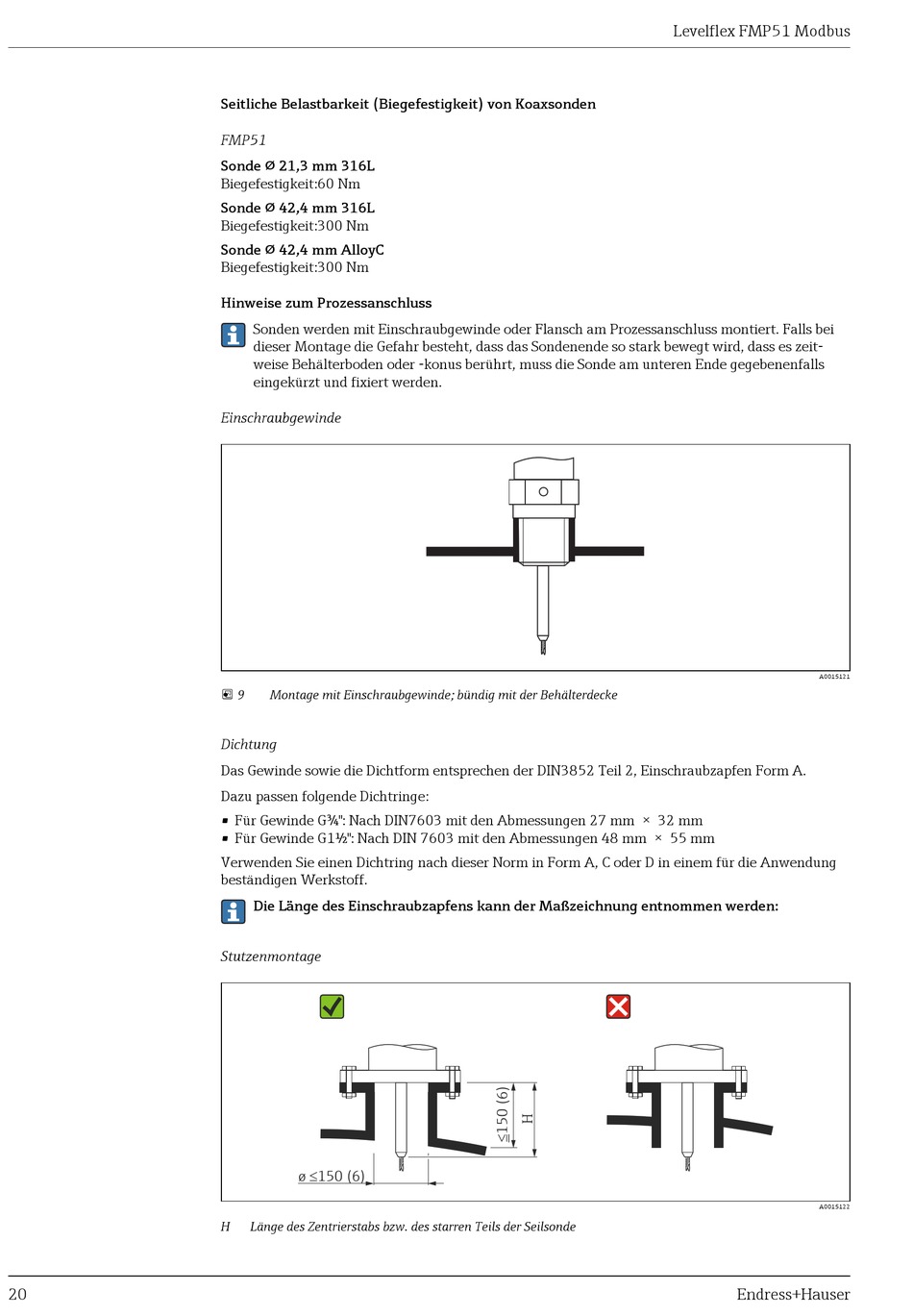

Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 20

20
Seitliche Belastbarkeit (Biegefestigkeit) von Koaxsonden
FMP51
Sonde ⌀ 21,3 mm 316L
Biegefestigkeit:60 Nm
Sonde ⌀ 42,4 mm 316L
Biegefestigkeit:300 Nm
Sonde ⌀ 42,4 mm AlloyC
Biegefestigkeit:300 Nm
Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei
dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit-
weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls
eingekürzt und fixiert werden.
Einschraubgewinde
 9 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN3852 Teil 2, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G¾": Nach DIN7603 mit den Abmessungen 27 mm × 32 mm
• Für Gewinde G1½": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
Levelflex FMP51 Modbus
A0015121
A0015122
