Levelflex FMP56, FMP57
3-Punkt Linearitätsprotokoll
Position 1. Messpunkt
Position 2. Messpunkt
Endress+Hauser
• NAMUR NE 107
Statuskategorisierung gemäß NE107
• NAMUR NE 131
Anforderungen an Feldgeräte für Standardanwendungen
• IEC61508
Funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elekt-
ronischer Systeme
Bestellinformationen
Ausführliche Bestellinformationen sind bei der nächstgelegenen Vertriebsorganisation
www.addresses.endress.com
1. Produkt mit Hilfe der Filter und Suchmaske auswählen.
2. Produktseite öffnen.
3. Konfiguration auswählen.
Produktkonfigurator - das Tool für individuelle Produktkonfiguration
• Tagesaktuelle Konfigurationsdaten
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder
Bediensprache
• Automatische Überprüfung von Ausschlusskriterien
• Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-
Ausgabeformat
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 3-
Punkt Linearitätsprotokoll gewählt wurde.

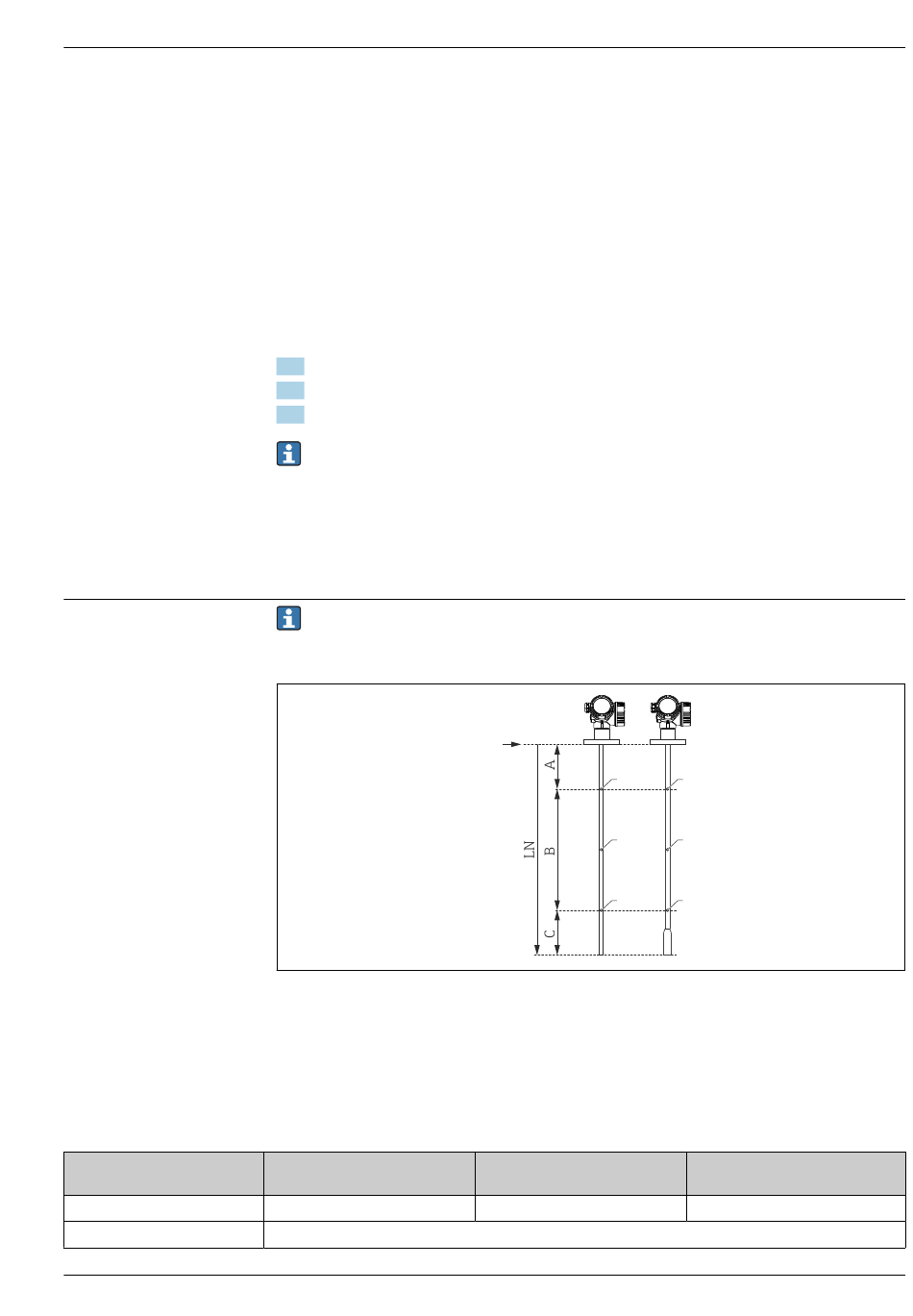

Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt:
A Abstand vom Referenzpunkt R zum ersten Messpunkt
B Messbereich
C Abstand vom Sondenende zum dritten Messpunkt
LN Sondenlänge
R Referenzpunkt der Messung
1 Erster Messpunkt
2 Zweiter Messpunkt (in der Mitte zwischen erstem und drittem Messpunkt)
3 Dritter Messpunkt
Stabsonde
A = 350 mm (13,8 in)
zentral zwischen 1. und 3. Messpunkt
oder im Produktkonfigurator unter
R
1
2
3
Seilsonde
LN ≤ 6 m (20 ft)
A = 350 mm (13,8 in)
www.endress.com auswählbar:
1
2
3
Seilsonde
LN > 6 m (20 ft)
A = 350 mm (13,8 in)
A0021843
