Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 56

Stab- oder Koaxsonde
LN ≤ 6 m (20 ft)
Minimaler Messbereich B ≥ 400 mm (15,7 in)
Minimale Sondenlänge LN ≥ 1 000 mm (39,4 in)
5-Punkt Linearitätsprotokoll
Sensor
FMP51
FMP51
Seilsonde ,,, mm (,,, in), 4 mm (¹⁄₆ in)PFA>316, max
300 mm (12 in)Stutzenhöhe, Zentrierstab
56
Teilbare Stabsonde
LN > 6 m (20 ft)
B ≥ 400 mm (15,7 in)
LN ≥ 1 000 mm (39,4 in)
Die Position der Messpunkte kann um ±1 cm (±0,04 in) variieren.
• Bei Stab- und Seilsonden erfolgt die Linearitätsprüfung mit dem Komplettgerät.
• Für teilbare Stabsonden wird anstelle der Original- eine Referenzstabsonde verwendet.
• Bei Koaxsonden wird die Elektronik des Geräts während der Prüfung an eine Referenzstab-
sonde montiert und damit die Linearitätsprüfung durchgeführt.
• Die Linearitätsprüfung erfolgt unter Referenzbedingungen.
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 5-
Punkt Linearitätsprotokoll gewählt wurde.
Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt.
Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer-
den. Wenn diese Angaben fehlen, werden stattdessen sondenabhängige Standardwerte verwendet..
Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:

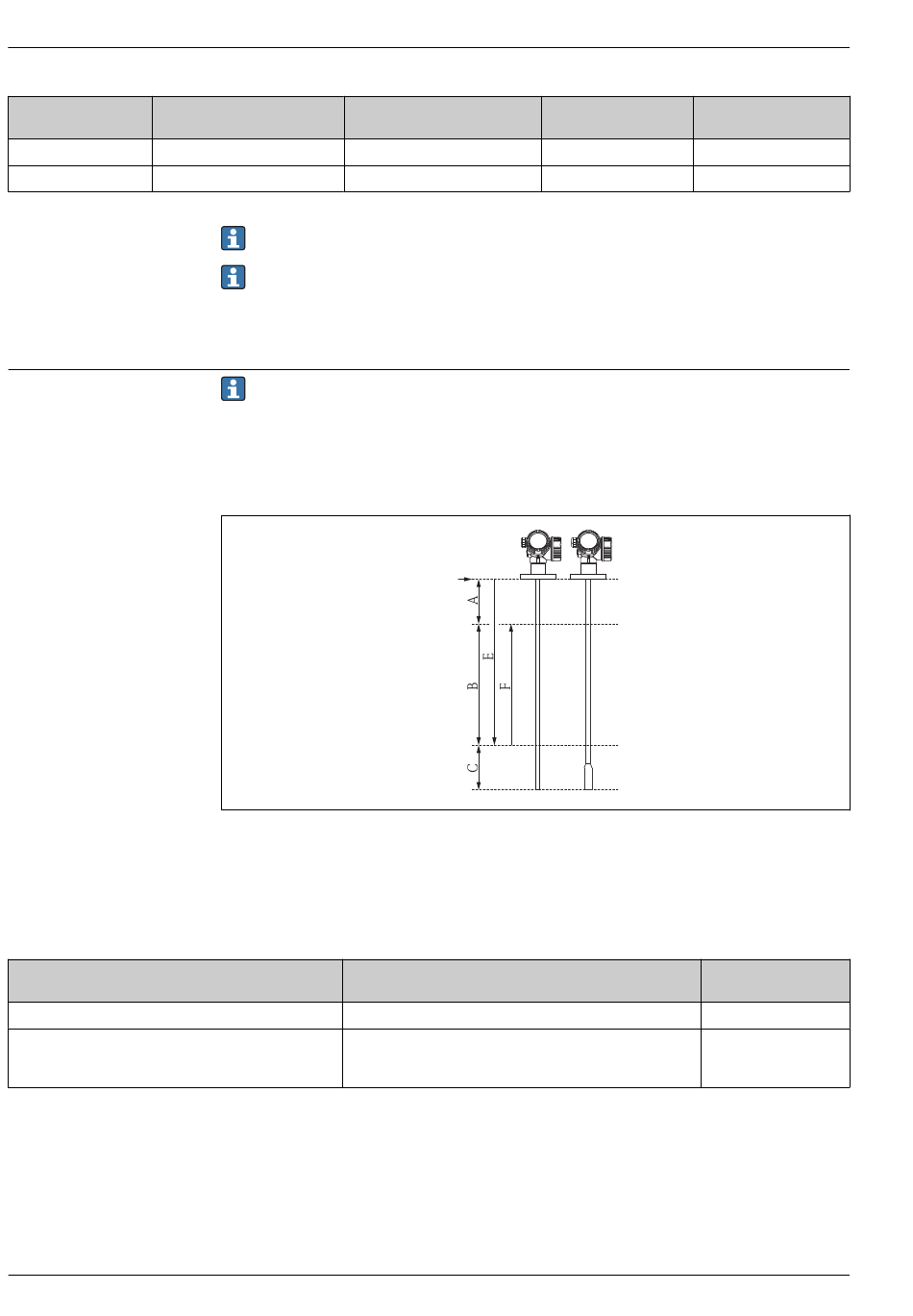

A Abstand vom Referenzpunkt R zur 100%-Marke
B Messbereich
C Abstand vom Sondenende zur 0%-Marke
E Abgleich Leer
F Abgleich Voll
R Referenzpunkt der Messung
Mindestabstand zwischen Referenzpunkt R und 100%-
Marke
A ≥ 250 mm (10 in)
A ≥ 350 mm (14 in)
Seilsonde
LN ≤ 6 m (20 ft)
B ≥ 400 mm (15,7 in)
LN ≥ 1 250 mm (49,2 in) LN ≥ 1 250 mm (49,2 in)
R
Levelflex FMP51 Modbus
Seilsonde
LN > 6 m (20 ft)
B ≥ 400 mm (15,7 in)
A0014673
Minimaler Messbereich
B ≥ 100 mm (4 in)
B ≥ 100 mm (4 in)
