• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in)
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für große Stutzen siehe Abschnitt "Montage in Stutzen ≥ DN300"
• Zulässige Stutzenhöhe: ≤ 150 mm (6 in)
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen (auf Anfrage)sind in Einzelfällen möglich, siehe Abschnitte "Zentrierstab
für FMP51 und FMP52" und "Stabverlängerung/Zentrierung HMP40 für FMP54".
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu vermeiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
Zentrierstab
Bei Seilsonden kann es erforderlich sein, eine Variante mit Zentrierstab zu verwenden, damit das Seil
die Stutzenwand während des Prozesses nicht berührt.
Die Länge des bestellbaren Zentrierstabs bestimmt die maximale Stutzenhöhe.

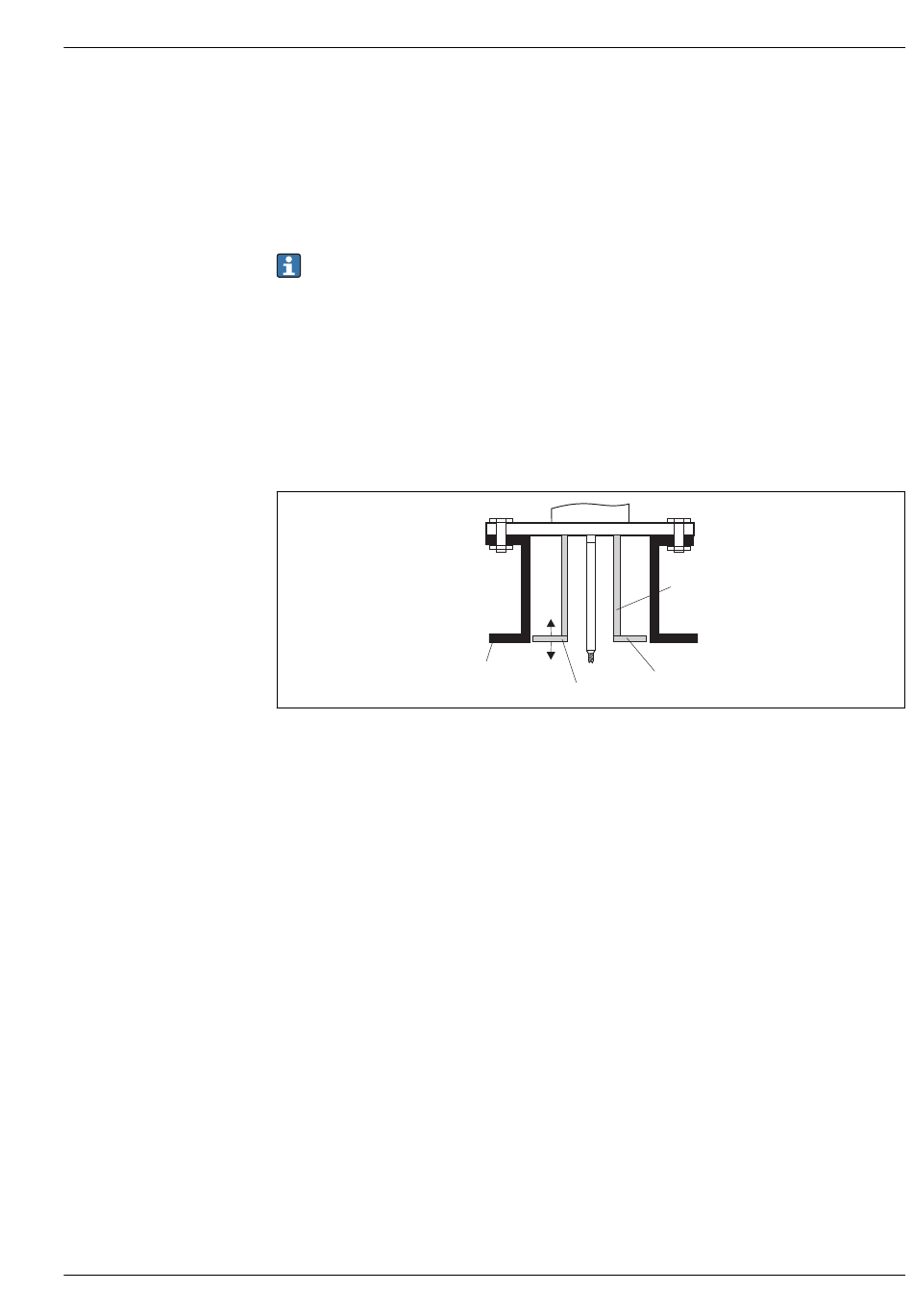

Montage in Stutzen ≥ DN300
Wenn der Einbau in Stutzen ≥ 300 mm (12 in) nicht vermeidbar ist, muss der Einbau entsprechend
folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (±50 mm)
3 Platte, Stutzen ⌀ 300 mm (12 in) = Platte ⌀ 280 mm (11 in); Stutzen ⌀ ≥ 400 mm (16 in) = Platte ⌀ ≥
350 mm (14 in)
4 Rohr ⌀ 150 ... 180 mm
1
2
4
3
A0014199
