Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 39

Levelflex FMP51 Modbus
B
G1½
I
ø4 (0.16)
M14
ø22 (0.87)
Endress+Hauser
FMP51: Abmessungen Prozessanschluss (G1½,NPT1½,Flansch)/Sonde
55 mm
J
10 mm
10 mm
ø4 (0.16)
ø12 (0.47)
ø29.5 (1.16)
ø75 (2.95)

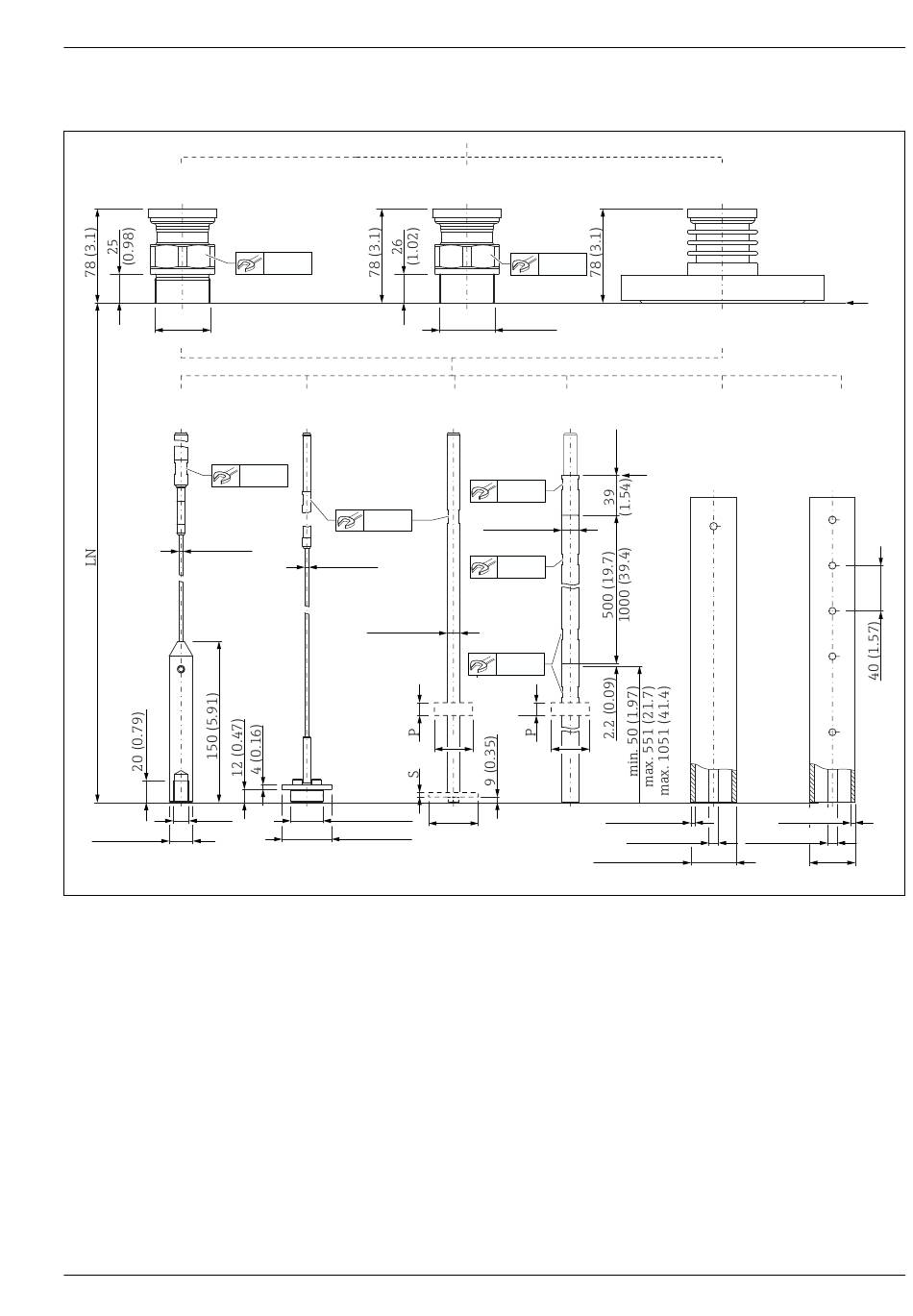

 19 FMP51: Prozessanschluss / Sonde. Maßeinheit mm (in)
B Gewinde ISO228 G1½ (Merkmal 100)
C Gewinde ANSI MNPT1½ (Merkmal 100)
D Flansch ANSI B16.5, EN1092-1, JIS B2220 (Merkmal 100)
I Seilsonde 4 mm oder ¹⁄₆" (Merkmal 060)
J Seilsonde 4 mm oder ¹⁄₆"; Zentrierscheibe optional (Merkmale 060 und 610)
K Stabsonde 12 mm oder ½"; Zentrierscheibe optional, siehe Tabelle unten (Merkmale 060 und 610)
L Stabsonde 16 mm (0,63 in), 500 mm (20 in) oder 1 000 mm (40 in) teilbar; Zentrierscheibe optional, siehe
Tabelle unten (Merkmal 060 und 610)
M Koaxsonde; AlloyC (Merkmal 060); mit Entlüftungsöffnung ⌀ ca. 8 mm (0,3 in)
N Koaxsonde; 316L (Merkmal 060); mit Entlüftungsöffnungen ⌀ ca. 10 mm (0,4 in)
LN Sondenlänge
P Dicke des Zentriersterns; Wertetabelle: siehe unten
Q Durchmesser des Zentriersterns; Wertetabelle: siehe unten
R Referenzpunkt der Messung
S Dicke der Zentrierscheibe oder des Zentriersterns; Wertetabelle: siehe unten
T Durchmesser der Zentrierscheibe oder des Zentriersterns; Wertetabelle: siehe unten
C
55 mm
NPT1½
K L
14 mm
ø16 (0.63)
14 mm
14 mm
Q Q
2.77 (0.11)
T
ø42.2 (1.66)
D
M
R
2 (0.08)
ø12.7 (0.5) ø12 (0.47)
R
N
ø42.4
(1.67)
A0012756
39
