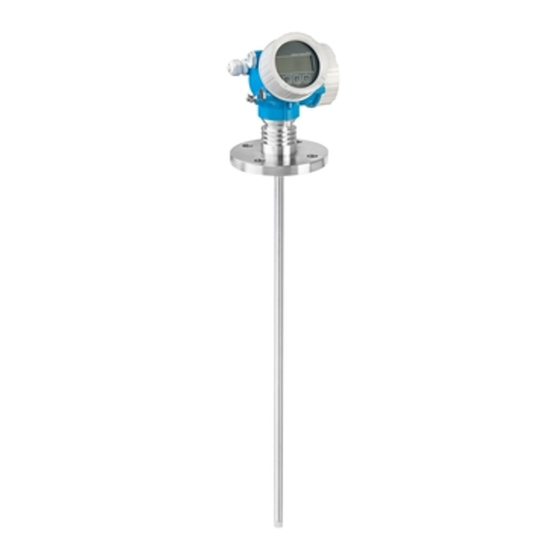

Endress+Hauser Levelflex FMP51 Technische Information

Geführtes radar
Vorschau ausblenden Andere Handbücher für Levelflex FMP51:
Inhaltsverzeichnis

Werbung

TI01001F/00/DE/27.22-00
71572319
2022-04-12
Products
Technische Information
Levelflex FMP51, FMP52,
FMP54
Geführtes Radar
Füllstand- und Trennschichtmessung in Flüssigkei-
ten
Anwendungsbereich
• Stab-, Seil- oder Koaxsonde
• Prozessanschluss: Gewinde ab 3/4", Flansch oder Prozessanschluss für Hygienean-
forderungen (Tri-Clamp, 11851)
• Prozesstemperatur: –196 ... +450 °C (–320 ... +842 °F)
• Prozessdruck: –1 ... +400 bar (–14,5 ... +5 800 psi)
• Maximaler Messbereich: Stab 10 m (33 ft); Seil 45 m (148 ft); Koax 6 m (20 ft)
• Genauigkeit: ±2 mm (±0,08 in)
• Internationale Explosionsschutz-Zertifikate; WHG; Schiffbauzulassung; Dampfkes-
selzulassung; EN10204-3.1
• Linearitätsprotokoll (3-Punkt, 5-Punkt)
Ihre Vorteile
• Sichere Messung auch bei wechselnden Produkt- und Prozessbedingungen
• HistoROM-Konfigurationsspeicher vereinfacht Inbetriebnahme, Wartung und Dia-
gnose
• Höchste Zuverlässigkeit durch Multi-Echo-Tracking
• Hardware und Software entwickelt nach IEC 61508 (bis SIL3)
• Nahtlose Integration in Prozessleit- und Asset-Management-Systeme
• Intuitive Bedienoberfläche in Landessprache
• Bluetooth® wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
über die kostenlose iOS / Android App SmartBlue
• Einfache Wiederholungsprüfung für SIL und WHG
• Heartbeat Technology™
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP51

  • Seite 1 Products Solutions Services TI01001F/00/DE/27.22-00 71572319 2022-04-12 Technische Information Levelflex FMP51, FMP52, FMP54 Geführtes Radar Füllstand- und Trennschichtmessung in Flüssigkei- Anwendungsbereich • Stab-, Seil- oder Koaxsonde • Prozessanschluss: Gewinde ab 3/4", Flansch oder Prozessanschluss für Hygienean- forderungen (Tri-Clamp, 11851) • Prozesstemperatur: –196 … +450 °C (–320 … +842 °F) •...
  • Seite 2: Inhaltsverzeichnis

    Levelflex FMP51, FMP52, FMP54 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....4 Elektromagnetische Verträglichkeit (EMV) ... Verwendete Symbole ......4 Prozess .
  • Seite 3 Levelflex FMP51, FMP52, FMP54 Bestellinformationen ..... . 114 Bestellinformationen ......114 3-Punkt Linearitätsprotokoll .
  • Seite 4: Wichtige Hinweise Zum Dokument

    Levelflex FMP51, FMP52, FMP54 Wichtige Hinweise zum Dokument Verwendete Symbole Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 5: Arbeitsweise Und Systemaufbau

    Levelflex FMP51, FMP52, FMP54 Arbeitsweise und Systemaufbau Messprinzip Grundlagen Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde eingekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflektiert, von der Auswerteelektronik empfangen und...
  • Seite 6: Dielektrizitätskonstante

    Levelflex FMP51, FMP52, FMP54 Dielektrizitätskonstante Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der Hoch- frequenzimpulse. Bei großen DKs, wie z.B. bei Wasser oder Ammoniak werden die Impulse stark reflektiert, bei kleinen DKs, wie z.B. bei Kohlenwasserstoffen, werden die Impulse schwach reflek- tiert.
  • Seite 7: Trennschichtmessung

    Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Für FMP55: Unter bestimmten Bedingungen ist eine Messung auch bei veränderlicher DK möglich. Wenden Sie sich für solche Fälle an Ihre Endress+Hauser-Vertriebsstelle.
  • Seite 8: Betrieb

    • Messung unabhängig von Produkteigenschaften • Hard- und Software nach SIL IEC 61508 entwickelt • Echte, direkte Trennschichtmessung Beschaffung • Endress+Hauser als Weltmarktführer der Füllstandmesstechnik garantiert Investitionssicherheit • Weltweite Betreuung und Service Installation • Kein spezielles Werkzeug nötig • Verpolungssicher •...
  • Seite 9 Levelflex FMP51, FMP52, FMP54 A0011387  3 Stabsonde Stabsonde • Maximale Sondenlänge • 4 m (13 ft); unteilbare Stabsonden • 10 m (33 ft); teilbare Stabsonden • Material: • 316L; unteilbare und teilbare Stabsonden • Alloy C; nur unteilbare Stabsonden A0011388 ...
  • Seite 10 Levelflex FMP51, FMP52, FMP54 Koaxsonde • Maximale Sondenlänge 6 m (20 ft) • Material: • 316L, mehrfache Lochung • Alloy C, einfache Lochung FMP52 Zur Füllstand- und Trennschichtmessung in korrosiven Flüssigkeiten A0011357  6 Stabsonde Stabsonde • Maximale Sondenlänge 4 m (13 ft) •...
  • Seite 11 Levelflex FMP51, FMP52, FMP54 A0011357  8 Stabsonde Stabsonde • Maximale Sondenlänge 4 m (13 ft) • Material: 316L A0011358  9 Seilsonde mit Zentrierstab Seilsonde • Maximale Sondenlänge 45 m (148 ft) • Material: 316L A0011359  10 Koaxsonde...
  • Seite 12 Levelflex FMP51, FMP52, FMP54 Koaxsonde • Maximale Sondenlänge 6 m (20 ft) • Material: 316L, mehrfache Lochung Endress+Hauser...
  • Seite 13: Eingang

    Levelflex FMP51, FMP52, FMP54 Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.
  • Seite 14 Levelflex FMP51, FMP52, FMP54 Levelflex FMP52 Messbereich Mediengruppe ε Typische Flüssigkeiten PFA-beschichtete PFA-beschichtete Stabsonden Seilsonden 1,4...1,6 verflüssigte Gase, z.B. N , CO — — 1,6...1,9 • Flüssiggas, z.B. Propan 4 m (13 ft) 9 … 14 m (30 … 46 ft) •...
  • Seite 15: Blockdistanz

    Levelflex FMP51, FMP52, FMP54 Blockdistanz Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montage- flansch) bis zum maximalen Füllstand. 100% A0011279  11 Definition von Blockdistanz und Sicherheitsdistanz Referenzpunkt der Messung Sondenlänge UB Obere Blockdistanz...
  • Seite 16: Ausgang

    Levelflex FMP51, FMP52, FMP54 Ausgang Ausgangssignal HART • Signalkodierung: FSK ±0,5 mA über dem Stromsignal • Datenübertragungsrate: 1 200 Bit/s • Galvanische Trennung: Bluetooth® wireless technology • Geräteausführung: Bestellmerkmal 610 "Zubehör montiert", Option NF "Bluetooth" • Bedienung / Konfiguration: Über die App SmartBlue •...
  • Seite 17: Ausfallsignal

    Levelflex FMP51, FMP52, FMP54 • Signalquelle / Gerätevariablen: • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur • Relative Echoamplitude • Diagnosewerte, Erweiterte Diagnoseblöcke • nur bei aktiver Trennschichtmessung • Signalquelle / Gerätevariablen bei aktiver Trennschichtmessung: • Trennschicht linearisiert • Trennschichtdistanz •...
  • Seite 18: Protokollspezifische Daten

    Levelflex FMP51, FMP52, FMP54 Protokollspezifische Daten HART Hersteller-ID 17 (0x11) Gerätetypkennung 0x1122 HART-Spezifikation Gerätebeschreibungsdateien (DTM, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Bürde HART min. 250 Ω HART-Gerätevariablen Die Messwerte können den Gerätevariablen frei zugeordnet werden. Messwerte für PV (Erste Gerätevariable) •...
  • Seite 19 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Hersteller-ID 17 (0x11) Ident number 0x1558 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei- • www.profibus.org Version Ausgangs- Analog Input: werte • Füllstand linearisiert • Distanz • Bei aktiver Trennschichtmessung: • Trennschicht •...
  • Seite 20 Enthält Parameter, die Informationen über den Zustand keine Ausgabewerte Transducer Block des Geräts geben Service Sensor Trans- Enthält Parameter, die nur durch den Endress+Hauser Ser- keine Ausgabewerte ducer Block vice bedient werden können Service Information Enthält Parameter, die dem Endress+Hauser Service Infor-...
  • Seite 21: Funktionsblöcke

    Levelflex FMP51, FMP52, FMP54 Funktionsblöcke Block Inhalt Anzahl Anzahl Ausfüh- Funkti- perma- instan- rungszeit onalität nenter zierba- Blocks Blocks Resource Dieser Block beinhaltet alle Daten, die das Gerät erwei- Block eindeutig identifizieren; entspricht einem elekt- tert ronischen Typenschild des Gerätes.
  • Seite 22: Energieversorgung

    Levelflex FMP51, FMP52, FMP54 Energieversorgung Klemmenbelegung Klemmenbelegung 2-Draht: 4-20 mA HART A0036498  12 Klemmenbelegung 2-Draht: 4-20 mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm...
  • Seite 23 Levelflex FMP51, FMP52, FMP54 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang A0036500  14 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
  • Seite 24 Levelflex FMP51, FMP52, FMP54 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA A0036500  16 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
  • Seite 25 Levelflex FMP51, FMP52, FMP54 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V A0036516  18 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 26 Levelflex FMP51, FMP52, FMP54 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  20 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 27 Levelflex FMP51, FMP52, FMP54 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V A0036527  21 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument;...
  • Seite 28 Levelflex FMP51, FMP52, FMP54 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530  23 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
  • Seite 29 Levelflex FMP51, FMP52, FMP54 Beispiele zum Anschluss des Schaltausgangs Bei HART-Geräten ist der Schaltausgang als Option erhältlich. A0015909  24 Anschluss eines Relais A0015910  25 Anschluss an einen Digitaleingang Pull-up-Widerstand Schalteingang Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen Widerstand (Innenwiderstand des Relais bzw.
  • Seite 30 Levelflex FMP51, FMP52, FMP54 HART-Loop-Converter HMX50 Die dynamischen Variablen des HART-Protokolls können mit Hilfe des HART Loop Converters HMX50 in einzelne 4 … 20 mA-Stränge entkoppelt werden. Die Zuordnung der Variablen zum Stromausgang und die Definition der Messbereiche der einzelnen Parameter erfolgt im HMX50.
  • Seite 31: Gerätestecker

    Levelflex FMP51, FMP52, FMP54 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. A0011175  27 Pinbelegung Stecker M12 Signal + Nicht belegt Signal - Erde A0011176  28 Pinbelegung Stecker 7/8"...
  • Seite 32: Versorgungsspannung

    Levelflex FMP51, FMP52, FMP54 Versorgungsspannung Es ist eine externe Spannungsversorgung notwendig. Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar. 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) •...
  • Seite 33 Levelflex FMP51, FMP52, FMP54 2-Draht; 4-20 mA HART, Schaltausgang "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) • Ex-frei 13,5 … 35 V R [ ] Ω • Ex nA • Ex nA(ia) •...
  • Seite 34 Levelflex FMP51, FMP52, FMP54 Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...
  • Seite 35: Leistungsaufnahme

    Levelflex FMP51, FMP52, FMP54 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde K: 4-Draht 90-253VAC; 4-20mA HART 90 … 253 V (50 … 60 Hz), Überspannungs- 500 Ω kategorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4 … 48 V...
  • Seite 36: Versorgungsausfall

    Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus Nennstrom 15 mA Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Versorgungsausfall • Konfiguration bleibt im HistoROM (EEPROM) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
  • Seite 37: Überspannungsschutz

    "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).
  • Seite 38: Leistungsmerkmale

    Levelflex FMP51, FMP52, FMP54 Leistungsmerkmale Referenzbedingungen • Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F) • Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Luftfeuchte = 60 % ±15 % • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min.
  • Seite 39 Levelflex FMP51, FMP52, FMP54 Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung folgende Messabweichung: 80 (3.15) 60 (2.36) DC = 2 40 (1.57) DC = 80 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) A0021480 ...
  • Seite 40 Levelflex FMP51, FMP52, FMP54 120 (4.72) 100 (3.94) DC = 2 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) -100 (-3.94) -120 (-4.72) A0021483  31 Messabweichung am Sondenende bei metallischer Zentrierscheibe (Produkstrutkur: Merkmal 610 "Zube- hör montiert"...
  • Seite 41: Auflösung

    Levelflex FMP51, FMP52, FMP54 Im Bereich des oberen Sondenendes ergibt sich für die Füllstandmessung folgende Messabweichung: 40 (1.57) DC = 2 30 (1.18) DC = 80 10 (0.39) 2 (0.08) 0 (0) - 2 (- 0.08) - 10 (-0.39) - 30 (- 1.18) - 40 (- 1.57)
  • Seite 42: Einfluss Der Gasphase

    Levelflex FMP51, FMP52, FMP54 Einfluss der Gasphase Hohe Drücke verringern die Ausbreitungsgeschwindigkeit der Messsignale im Gas/Dampf oberhalb des Messstoffs. Dieser Effekt hängt von der Art der Gasphase und von deren Temperatur ab. Dadurch ergibt sich ein systematischer Messfehler, der mit zunehmender Distanz zwischen dem Referenzpunkt der Messung (Flansch) und der Füllgutoberfläche größer wird.
  • Seite 43: Gasphasenkompensation Durch Referenzsignal (Option Für Fmp54)

    Levelflex FMP51, FMP52, FMP54 Gasphasenkompensation Bei hohen Drücken und Temperaturen verringert sich die Ausbreitungsgeschwindigkeit der Mikro- wellensignale im Dampf (polare Medien) oberhalb der zu messenden Flüssigkeit. Dadurch zeigt der durch Referenzsignal (Option Levelflex einen zu niedrigen Füllstand an →  42.
  • Seite 44: Einsatzbereich

    Levelflex FMP51, FMP52, FMP54 Einschränkungen für Koax- und Stabsonden Maximale Sondenlänge LN • Für Stabsonden: LN ≤ 4 000 mm (157 in) • Für Koax-Sonden: LN ≤ 6 000 mm (236 in) Minimale Sondenlänge LN LN > L + 200 mm (L + 7,7")
  • Seite 45: Montage

    Levelflex FMP51, FMP52, FMP54 Montage Montagebedingungen Geeignete Montageposition A0012606  34 Montagebedingungen für Levelflex Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: • bei glatten metallischen Wänden: > 50 mm (2 in) • bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters •...
  • Seite 46 Levelflex FMP51, FMP52, FMP54 Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Stö- rechos führt. Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme unbedingt eine Störechoausblendung (Mapping) durchzuführen.
  • Seite 47 Levelflex FMP51, FMP52, FMP54 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)
  • Seite 48 Levelflex FMP51, FMP52, FMP54 Teilbare Sonden 15 Nm A0021647 Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden (Ø 16 mm) vorteilhaft. • max. Sondenlänge 10 m (394 in) • max. seitliche Belastbarkeit 30 Nm • Sonden sind mehrfach teilbar in den Längen: •...
  • Seite 49 Levelflex FMP51, FMP52, FMP54 Hinweise zur mechanischen Belastung der Sonde Zugbelastbarkeit von Seilsonden FMP51 Seil 4mm (1/6") 316 5 kN Seil 4mm (1/6") Alloy C 5 kN FMP52 Seil 4mm (1/6") PFA>316 2 kN FMP54 Seil 4mm (1/6") 316 10 kN...
  • Seite 50 Levelflex FMP51, FMP52, FMP54 LN [m]: Sondenlänge Rechenbeispiel Reibungsfaktor c 0,9 (unter Annahme einer turbulenten Strömung - hohe Reynoldszahl) Dichte ρ [kg/m 1000 (z.B. Wasser) Sondendurchmesser d [m] 0,008 L = L (ungünstigste Bedingungen) A0014175 Biegemoment [M] auf Stabsonden, Durchmesser 8mm (1/3”)
  • Seite 51 Levelflex FMP51, FMP52, FMP54 Hinweise zum Prozessanschluss Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit- weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden.
  • Seite 52 Levelflex FMP51, FMP52, FMP54 Zentrierstab Bei Seilsonden kann es erforderlich sein, eine Variante mit Zentrierstab zu verwenden, damit das Seil die Stutzenwand während des Prozesses nicht berührt. Die Länge des bestellbaren Zentrierstabs bestimmt die maximale Stutzenhöhe. Stabverlängerung/Zentrierung HMP40 für FMP54 Für FMP54 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich.
  • Seite 53 Levelflex FMP51, FMP52, FMP54 Montage von plattierten Flanschen Für plattierte Flansche folgendes beachten: • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle). • Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus.
  • Seite 54 Levelflex FMP51, FMP52, FMP54 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstrebungen...
  • Seite 55 Levelflex FMP51, FMP52, FMP54 Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibra- tion erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.
  • Seite 56 Levelflex FMP51, FMP52, FMP54 Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser...
  • Seite 57: Besondere Montagesituationen

    Levelflex FMP51, FMP52, FMP54 Besondere Montagesituationen Bypässe und Schwallrohre In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-sternen /- gewichten (als Zubehör erhältlich) empfohlen. øD A0039216  36 Maßeinheit: mm (in) Montage in Schwallrohr Montage in Bypass Zentrierscheibe/Zentrierstern/Zentriergewicht metallische Zentrierscheibe (316L) für Füllstandmessung Befestigungsschraube;...
  • Seite 58 Levelflex FMP51, FMP52, FMP54 Zuordnung von Zentrierscheibe/Zentrierstern/Zentriergewicht zum Rohrdurchmesser Metallische Zentrierscheibe (316L) für Füllstandmessung Stab Zentrierscheibe (Ød) 45 mm (1,77 in) für Rohrdurchmesser (ØD) DN50/2" ... DN65/2½" Stab Zentrierscheibe (Ød) 75 mm (2,95 in) für Rohrdurchmesser (ØD) DN80/3" ... DN100/4"...
  • Seite 59 Levelflex FMP51, FMP52, FMP54 Zylindrisch liegende und stehende Tanks A0014141 Koaxsonde • Wandabstand beliebig, solange zeitweise Berührung vermieden wird. • Bei Montage in Tanks mit vielen oder nahe bei der Sonde liegenden Einbauten eine Koaxsonde (1) verwenden. Endress+Hauser...
  • Seite 60 Levelflex FMP51, FMP52, FMP54 Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutzenwand zu vermeiden. Endress+Hauser...
  • Seite 61 Levelflex FMP51, FMP52, FMP54 Schräge Montage A0014145 • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt werden. • α 5 °: LN 4 m (13,1 ft) max.
  • Seite 62 Levelflex FMP51, FMP52, FMP54 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen.
  • Seite 63 Levelflex FMP51, FMP52, FMP54 Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der Außenwand montiert werden. A0014150 Kunststoff- oder Glasbehälter Metallplatte mit Einschraubmuffe Kein Freiraum zwischen Behälterwand und Sonde! Voraussetzungen •...
  • Seite 64 Levelflex FMP51, FMP52, FMP54 Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausge- hen.
  • Seite 65 Levelflex FMP51, FMP52, FMP54 XT 280 °C (536 °F)* HT 450 °C (842 °F) A0014658  40 Prozessanschluss mit Flansch - Sensor Variante XT und HT Behälterisolation Kompaktgerät Sensor abgesetzt Die Version XT ist nicht empfohlen für Sattdampf über 200 °C (392 °F), stattdessen die Version HT verwenden...
  • Seite 66 Levelflex FMP51, FMP52, FMP54 Ersatz eines Verdrängersystems in einem existierenden Verdrängergehäuse FMP51 und FMP54 eignen sich hervorragend als Ersatz eines konventionellen Verdrängerssystems in einem existierenden Verdrängergehäuse. Dazu sind Flansche passend zu Fisher und Masoneilan Verdrängergehäusen erhältlich (für FMP51: Sonderprodukt; für FMP54: Merkmal 100 der Produkt- struktur, Ausprägungen LNJ, LPJ, LQJ).
  • Seite 67: Einsatzbedingungen: Umgebung

    Levelflex FMP51, FMP52, FMP54 Einsatzbedingungen: Umgebung Umgebungstemperatur Messgerät –40 … +80 °C (–40 … +176 °F) Messgerät (Option für –50 … +80 °C (–58 … +176 °F) FMP51 und FMP54) Vor-Ort-Anzeige –20 … +70 °C (–4 … +158 °F), außerhalb des Temperaturbereichs kann die Ables- barkeit der Vor-Ort-Anzeige beeinträchtigt sein.
  • Seite 68 Levelflex FMP51, FMP52, FMP54 Bei Temperatur (T ) am Prozessanschluss verringert sich die zulässige Umgebungstemperatur (T entsprechend dem folgenden Diagramm (Temperatur-Derating): Temperatur-Derating für FMP51 mit Einschraubgewinde G¾ oder NPT¾ [°C] ([°F])T a +80 (+176) GT20: +58(+136) GT18: +48(+118) GT19: +29(+84) 4...20 mA HART...
  • Seite 69 Levelflex FMP51, FMP52, FMP54 Temperatur-Derating für FMP51 mit Einschraubgewinde G1½ oder NPT1½ [°C] ([°F])T a +80(+176) GT20: +57(+135) GT18: +49(+120) GT19: +20(+68) 4...20 mA HART GT19: -34(-29) GT18: -37(-34) GT20: -38(-36) -40(-40)³ +200 [°C] (-58) (-40) (+180) (+392) ([°F]) [°C] ([°F])T a...
  • Seite 70 Levelflex FMP51, FMP52, FMP54 Temperatur-Derating für FMP51 mit Flansch [°C] ([°F])T a +80(+176) GT20: +59(+138) GT18: +53(+127) 4...20 mA HART GT19: -34(-29) GT19: +33(+91) GT18: -37(-34) GT20: -38(-36) -40(-40)³ -50 -40 +200 [°C] (-58) (-40) (+180) (+392) ([°F]) [°C] ([°F])T a...
  • Seite 71 Levelflex FMP51, FMP52, FMP54 Temperatur-Derating für FMP52 [°C] ([°F])T a +80(+176) +60(+140) GT20: +53(+127) GT18: +38(+100) GT19: 4...20 mA HART -36(-33) GT19: -37(-35) GT18: -38(-36) GT20: -40(-40) +200 [°C] (-58) (-40) (+180) (+392) ([°F]) [°C] ([°F])T a (+174) GT18/20: +79 (+174)
  • Seite 72 Levelflex FMP51, FMP52, FMP54 Temperatur-Derating für FMP54 - Variante XT bis +280 °C (+536 °F ) [°C] ([°F])T a +80(+176) GT20: +62(+144) GT18: +56(+133) GT19: +42(+108) -5(+23) GT19: 4...20 mA HART -16(+3) GT18: -23(-9) GT20: -40/-50 (-40/-58)³ -196 +280 [°C]...
  • Seite 73 Levelflex FMP51, FMP52, FMP54 Temperatur-Derating für FMP54 - Variante HT bis +450 °C (+842 °F ) [°C] ([°F])T a +80(+176) +56(+133) GT20: +54(+129) GT18: +42(+108) 4...20 mA HART GT19: -22(-8) GT19: -27(-17) GT18: -28(-18) GT20: -40/-50 (-40/-58)³ -196 +450 [°C]...
  • Seite 74: Lagerungstemperatur

    Levelflex FMP51, FMP52, FMP54 Lagerungstemperatur • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. • Option für FMP51 und FMP54: –50 … +80 °C (–58 … +176 °F) Dieser Bereich gilt, wenn in Bestellmerkmal 580 "Test, Zeugnis" die Option JN "Umgebungstempe- ratur Messumformer –50 °C (–58 °F)"...
  • Seite 75: Prozess

    Levelflex FMP51, FMP52, FMP54 Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluss wird von der bestellten O-Ring-Variante bestimmt: Gerät O-Ring-Werkstoff Prozesstempertaur Zulassung FMP51 FKM (Viton GLT) –30 … +150 °C (–22 … +302 °F) –40 … +150 °C (–40 … +302 °F) nur in Verbindung mit Merkmal 610 "Zubehör montiert"...
  • Seite 76: Dielektrizitätszahl (Dk)

    Levelflex FMP51, FMP52, FMP54 FMP54 - zulässiger Prozessdruck in Abhängigkeit von der Prozesstemperatur [bar] ([psi]) p 420 (6090) 400 (5800) 380 (5510) 350 (5075) 320 (4640) 300 (4350) [°C] -196 -100 +100 ([°F]) (-321) (-148) (+32) (+212) (+392) (+572) (+752)
  • Seite 77: Konstruktiver Aufbau

    Levelflex FMP51, FMP52, FMP54 Konstruktiver Aufbau Abmessungen Abmessungen Elektronikgehäuse 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  41 Gehäuse GT18 (316L). Maßeinheit mm (in) *für Geräte mit integriertem Überspannungsschutz. 99 (3.9)* 78 (3.07) 90 (3.54) A0011346  42 Gehäuse GT19 (Kunststoff PBT). Maßeinheit mm (in) *für Geräte mit integriertem Überspannungsschutz.
  • Seite 78 Levelflex FMP51, FMP52, FMP54 Abmessungen Montagehalter ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  44 Montagehalter für das Elektronikgehäuse. Maßeinheit mm (in) Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 79 Levelflex FMP51, FMP52, FMP54 FMP51: Abmessungen Prozessanschluss (G¾,NPT¾)/Sonde 36 mm G¾ NPT¾ 7 mm 7 mm 7 mm ø4 (0.16) ø4 (0.16) ø8 (0.31) ø22 (0.87) 2 (0.08) ø29.5 (1.16) 8 (0.31) ø75 (2.95) ø22 (0.87) A0012645  46 FMP51: Prozessanschluss / Sonde. Maßeinheit mm (in) Gewinde ISO228 G3/4 oder ANSI MNPT3/4 (Merkmal 100) Seilsonde 4mm oder 1/6"...
  • Seite 80 Levelflex FMP51, FMP52, FMP54 FMP51: Abmessungen Prozessanschluss (G1½,NPT1½,Flansch)/Sonde 55 mm 55 mm G1½ NPT1½ 10 mm 14 mm 10 mm ø16 (0.63) ø4 (0.16) ø4 (0.16) 14 mm ø12 (0.47) 14 mm ø29.5 (1.16) 2 (0.08) 2.77 (0.11) ø75 (2.95) ø22 (0.87)
  • Seite 81 Levelflex FMP51, FMP52, FMP54 Zentrierscheibe / Zentrierstern / Zentriergewicht Bestellmerkmal Bedeutung Dicke Durchmesser "Zubehör mon- tiert" Stab Zentrierscheibe 316L; Rohrdurchmesser DN80/3" + DN100/4" S = 4 mm (0,16 in) T = 75 mm (2,95 in) Stab Zentrierscheibe 316L; Rohrdurchmesser DN50/2" + DN65/2-1/2"...
  • Seite 82 Levelflex FMP51, FMP52, FMP54 FMP52: Abmessungen Prozessanschluss/Sonde 2.52 3.58 ø16 (0.63) ø16 (0.63) ø16 (0.63) ø16 ø16 (0.63) (0.63) ø68.5 (2.7) ø50.5 (1.99) ø16 (0.63) ø16 (0.63) ø4 (0.16) ø37 (1.46) ø22 (0.87) A0012757  49 FMP52: Prozessanschluss / Sonde. Maßeinheit mm (in) Tri-Clamp 1-1/2"...
  • Seite 83 Levelflex FMP51, FMP52, FMP54 FMP54: Abmessungen Prozessanschluss/Sonde 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm ø90 ø90 ø90 ø90 (3.54) (3.54) (3.54) (3.54) 14 mm 14 mm 14 mm 14 mm M40x1 M40x1 M40x1 M40x1 ø16 (0.63)
  • Seite 84 Levelflex FMP51, FMP52, FMP54 Dicke der Zentrierscheibe oder des Zentriersterns; Wertetabelle: siehe unten Durchmesser der Zentrierscheibe oder des Zentriersterns; Wertetabelle: siehe unten Referenzpunkt der Messung Zentrierscheibe / Zentrierstern / Zentriergewicht Bestellmerkmal Bedeutung Dicke Durchmesser "Zubehör mon- tiert" Stab Zentrierscheibe 316L; Rohrdurchmesser DN80/3" + DN100/4"...
  • Seite 85: Sondenlängentoleranzen

    Levelflex FMP51, FMP52, FMP54 Sondenlängentoleranzen Stab- und Koaxsonden zulässige Toleranz in Abhängigkeit zur Sondenlänge: • < 1 m (3,3 ft) = –5 mm (–0,2 in) • 1 … 3 m (3,3 … 9,8 ft) = –10 mm (–0,39 in) • 3 … 6 m (9,8 … 20 ft) = –20 mm (–0,79 in) •...
  • Seite 86: Gewicht

    Levelflex FMP51, FMP52, FMP54 Gewicht Gehäuse Teil Gewicht Gehäuse GT18 - Edelstahl ca. 4,5 kg Gehäuse GT19 - Kunststoff ca. 1,2 kg Gehäuse GT20 - Aluminium ca. 1,9 kg FMP51 mit Einschraubgewinde G¾ oder NPT¾ Teil Gewicht Teil Gewicht Sensor ca.
  • Seite 87: Werkstoffe: Gehäuse Gt18 (Edelstahl, Korrosionsbestän- Dig)

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Gehäuse GT18 (Edelstahl, korrosionsbe- ständig) A0036037 Nr. Bauteil Werkstoff Gehäuse CF3M ähnlich zu 316L/1.4404 2.1 Elektronikraum-Deckel • Deckel: CF3M (ähnlich zu 316L/ 1.4404) • Sichtfenster: Glas • Deckeldichtung: NBR • Dichtung des Sichtfensters: NBR • Gewindebeschichtung: Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel...
  • Seite 88: Werkstoffe: Gehäuse Gt19 (Kunststoff)

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Gehäuse GT19 (Kunststoff) A0013788 Nr. Bauteil Werkstoff Gehäuse 2.1 Elektronikraum-Deckel • Sichtscheibe: PC • Rand: PBT-PC • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel • Deckel: PBT • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis Sicherung am Gehäusehals...
  • Seite 89: Werkstoffe: Gehäuse Gt20 (Aluminiumdruckguss, Pulver- 18 Beschichtet)

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Gehäuse GT20 (Aluminiumdruckguss, pul- verbeschichtet) A0036037 Nr. Bauteil Werkstoff Gehäuse, RAL 5012 (blau) • Gehäuse: AlSi10Mg(<0,1% Cu) • Beschichtung: Polyester 2.1 Elektronikraum-Deckel, RAL 7035 (grau) • Deckel: AlSi10Mg(<0,1% Cu) • Sichtfenster: Glas • Deckeldichtung: NBR •...
  • Seite 90 Levelflex FMP51, FMP52, FMP54 Nr. Bauteil Werkstoff Erdungsklemme • Schraube: A2 • Federring: A2 • Klemmbügel: 304 (1.4301) • Bügel: 304 (1.4301) Klebetypenschild Kunststoff Bei der Ausführung mit Stecker M12 ist abweichend vom Standard das Dichtungsmaterial Viton. Bei der Ausführung mit Stecker 7/8" ist abweichend vom Standard das Dichtungsmaterial NBR.
  • Seite 91 Levelflex FMP51, FMP52, FMP54 Werkstoffe: Prozessan- Endress+Hauser liefert DIN/EN-Flansche und Prozessanschlüsse mit Einschraubgewinde in Edelstahl entsprechend AISI 316L (DIN/ EN Werkstoffnummer 1.4404 oder 14435) aus. Die schluss Werkstoffe 1.4404 und 1.4435 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1:2007 Tab. G.3.1-1 unter 13E0 eingruppiert. Die chemische Zusammensetzung der bei- den Werkstoffe kann identisch sein.
  • Seite 92: Werkstoffe: Sonde

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Sonde Levelflex FMP51: Stabsonden Merkmal 060 "Sonde" • AA: 8mm 316L • AC: 12mm 316L • AL: 12mm AlloyC • BA: 16mm 316L 500mm teilbar Nr. Werkstoff • AB: 1/3" 316L • AD: 1/2" 316L •...
  • Seite 93 Levelflex FMP51, FMP52, FMP54 Levelflex FMP51: Koaxsonden Merkmal 060 "Sonde" • UA: ...mm, Koax 316L • UC: ...mm, Koax AlloyC • UB: ...inch, Koax 316L • UD: ...inch, Koax AlloyC Werkstoff Merkmal 100 "Prozessanschluss" • GDJ: Gewinde ISO228 G3/4 alle anderen Optionen •...
  • Seite 94 Levelflex FMP51, FMP52, FMP54 Levelflex FMP54: Seilsonden Merkmal 060 "Sonde" • LA: Seil 4mm Werkstoff • LB: Seil 0,63in Merkmal 610 "Zubehör montiert" • OK: Zentriergewicht d=45mm OC: Zentrierscheibe • OL: Zentriergewicht d=75mm ohne Option OC d=75mm • OM: Zentriergewicht d=95mm 316L (1.4404)
  • Seite 95: Werkstoffe: Montagehalter

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Montagehalter A0015143 Montagehalter für Ausführung "Sensor abgesetzt" Bauteil Werkstoff Halter 316L (1.4404) Rundbügel 316Ti (1.4571) Schrauben/Muttern A4-70 Distanzhülsen 316Ti (1.4571) oder 316L (1.4404) Halbschalen 316L (1.4404) Endress+Hauser...
  • Seite 96: Werkstoffe: Adapter Und Kabel Für Abgesetzten Sensor

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Adapter und Kabel für abgesetzten Sensor A0021722 Adapter und Kabel für Ausführung "Sensor abgesetzt" Bauteil Werkstoff Kabel FRNC Sensoradapter 304 (1.4301) Klemme 316L (1.4404) Schraube A4-70 Schlaufe 316 (1.4401) Crimphülse Aluminium Typenschild 304 (1.4301) Endress+Hauser...
  • Seite 97: Werkstoffe: Wetterschutzhaube

    Levelflex FMP51, FMP52, FMP54 Werkstoffe: Wetterschutz- haube A0015473 Bauteil: Werkstoff Schutzhaube: 316L (1.4404) Gummiformteil (4x): EPDM Spannschraube: 316L (1.4404) + Kohlenstofffaden Halterung: 316L (1.4404) Erdungsklemme • Schraube: A4 • Federring: A4 • Klemmbügel: 316L (1.4404) • Bügel: 316L (1.4404) • Scheibe: A4 •...
  • Seite 98: Bedienbarkeit

    Levelflex FMP51, FMP52, FMP54 Bedienbarkeit Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Bedienung • Diagnose • Expertenebene Bediensprachen • English • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski • русский язык (Russian) •...
  • Seite 99: Vor-Ort-Bedienung

    Levelflex FMP51, FMP52, FMP54 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...
  • Seite 100: Bedienung Über Bluetooth® Wireless Technology

    Levelflex FMP51, FMP52, FMP54 Bedienung über Bluetooth® Voraussetzungen wireless technology A0036790  52 Gerät mit Bluetooth-Modul Elektronikgehäuse des Geräts Bluetooth-Modul Diese Bedienmöglichkeit steht nur für Geräte mit Bluetooth-Modul zur Verfügung. Dafür gibt es zwei Möglichkeiten: • Das Geräte wurde mit einem Bluetooth-Modul bestellt: Merkmal 610 "Zubehör montiert", Option NF "Bluetooth"...
  • Seite 101: Fernbedienung

    Levelflex FMP51, FMP52, FMP54 Fernbedienung Via HART-Protokoll A0036169  54 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA191, FXA195 und Field Communicator 375, 475 Field Communicator 475 Computer mit Bedientool (z.B. DeviceCare/FieldCare , AMS Device Manager, SIMATIC PDM)
  • Seite 102 Levelflex FMP51, FMP52, FMP54 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  55 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FFblue Bluetooth-Modem Field Xpert SFX350/SFX370 DeviceCare/FieldCare NI-FF Schnittstellenkarte Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät...
  • Seite 103 Levelflex FMP51, FMP52, FMP54 DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  56 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...
  • Seite 104: Einbindung In Das Tank Gauging System

    Levelflex FMP51, FMP52, FMP54 Einbindung in das Tank Gau- Der Endress+Hauser Tank Side Monitor NRF81 verfügt über integrierte Kommunikationsfunktionen für Standorte mit mehreren Tanks, wobei sich jeweils ein oder mehrere Sensoren am Tank befinden ging System können, z. B. Radar-, Punkt- oder Durchschnittstemperatursensor, kapazitive Sonden zur Wasserer- kennung und/oder Drucksensor.
  • Seite 105: Bestandsführungssoftware Supplycare

    Levelflex FMP51, FMP52, FMP54 Bestandsführungssoftware SupplyCare ist ein webbasiertes Bedienprogramm für die Koordination des Material- und Informati- onsflusses entlang der Lieferkette. SupplyCare bietet einen umfassenden Überblick über die Füll- SupplyCare stände von z.B. weltweit verteilten Tanks und Silos und schafft somit die volle Transparenz über die aktuelle Bestandssituation, unabhängig von Zeit und Ort.
  • Seite 106 Levelflex FMP51, FMP52, FMP54 A0034288  58 Beispielhafte Bestandsführungsplattform mit SupplyCare Enterprise SCE30B SupplyCare Enterprise (über den Web-Browser) SupplyCare Enterprise Installation SupplyCare Enterprise auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS Fieldgate FXA42 Energieversorgung 24 V DC Modbus TCP über Ethernet als Server / Client...
  • Seite 107 Kunden. Die gehostete Variante von SupplyCare ist also stets auf dem neuesten Stand und kann auf unterschiedlich bemessene Kundenbedarfe zugeschnitten werden. Neben der IT-Infra- struktur und der Software, die in einem sicheren und redundanten Endress+Hauser Rechenzentrum installiert ist, werden weitere Dienstleistungen mit angeboten. Hierunter fallen eine definierte Ver- fügbarkeit der weltweiten Endress+Hauser Service- und Support-Organisation sowie definierte Ant-...
  • Seite 108: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. RoHS Das Messsystem entspricht den Stoffbeschränkungen der Richtlinie zur Beschränkung der Verwen- dung bestimmter gefährlicher Stoffe 2011/65/EU (RoHS 2).
  • Seite 109: Ad2000

    Levelflex FMP51, FMP52, FMP54 AD2000 • Für FMP51/FMP54: Das medienberührende Material 316L (1.4435/1.4404) entspricht den AD2000-Merkblättern W2 und W10. • Für FMP52/FMP55: Das drucktragende Material 316L (1.4435/1.4404) entspricht den AD2000-Merkblättern W2 und W10. • Konformitätserklärung: siehe Produktstruktur, Merkmal 580, Ausprägung JF.
  • Seite 110: Dampfkesselzulassung

    Levelflex FMP51, FMP52, FMP54 Dampfkesselzulassung Der FMP54 ist zugelassen als Begrenzungseinrichtung für Hochwasser (HW) und Niedrigwasser (NW) für Flüssigkeiten in Behältern, welche den Anforderungen nach EN12952-11 und EN12953-9 unterliegen (zertifiziert durch TÜV Nord). Produkstruktur: Merkmal 590 "Weiter Zulassung", Ausprägung LX "Dampfkesselzulassung".
  • Seite 111: Erfahrungsgeschichte

    Levelflex FMP51, FMP52, FMP54 Merkmal 100 der Produkststruktur Zulassung NPS 2" Cl. 300, PTFE>316/316L Flansch ASME B16.5 NPS 2" Cl. 300, AlloyC>316/316L Flansch ASME B16.5 NPS 3" Cl. 300 RF, 316/316L Flansch ASME B16.5 NPS 3" Cl. 300, PTFE>316/316L Flansch ASME B16.5 NPS 3"...
  • Seite 112: Test, Zeugnis

    Levelflex FMP51, FMP52, FMP54 Test, Zeugnis Merkmal Bezeichnung Verfügbar für 580 "Test, Zeugnis" 3.1 Materialnachweis, mediumberührte metallische Teile, EN10204-3.1 Abnah- • FMP51 meprüfzeugnis • FMP54 Konformitätserklärung NACE MR0175, mediumberührte metallische Teile • FMP51 • FMP52 • FMP54 3.1 Materialnachweis, drucktragende Teile, EN10204-3.1 Abnahmeprüfzeugnis FMP52 Konformitätserklärung NACE MR0103, mediumberührte metallische Teile...
  • Seite 113: Externe Normen Und Richtlinien

    Levelflex FMP51, FMP52, FMP54 Externe Normen und Richtli- • EN 60529 Schutzarten durch Gehäuse (IP-Code) nien • EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A". Elektromagnetische Verträglichkeit (EMV-Anfor- derungen).
  • Seite 114: Bestellinformationen

    • Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser...
  • Seite 115: 3-Punkt Linearitätsprotokoll

    Levelflex FMP51, FMP52, FMP54 3-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F3 ("3-Punkt Linearitätsprotokoll") gewählt wurde. Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt: A0021843 Abstand vom Referenzpunkt R zum ersten Messpunkt...
  • Seite 116: 5-Punkt Linearitätsprotokoll

    Levelflex FMP51, FMP52, FMP54 5-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F4 ("5-Punkt Linearitätsprotokoll") gewählt wurde. Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt. Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer- Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:...
  • Seite 117 Levelflex FMP51, FMP52, FMP54 Sondentyp Mindestabstand vom Maximalwert für Sondenende zur 0%- "Abgleich Leer" Marke Stab (nicht teilbar) C ≥ 100 mm (4 in) E ≤ 3,9 m (12,8 ft) • Koax C ≥ 100 mm (4 in) E ≤ 5,9 m (19,4 ft) •...
  • Seite 118: Kundenspezifische Parametrierung

    Levelflex FMP51, FMP52, FMP54 Kundenspezifische Paramet- Falls im Merkmal 570: "Dienstleistung" die Option IJ: "Kundenspezifische Parametrierung HART", IK "Kundenspezifische Parametrierung PA" oder IL "Kundenspezifische Parametrierung FF" gewählt rierung wurde, können für folgende Parameter vom Standard abweichende Voreinstellungen gewählt wer- den:...
  • Seite 119: Heartbeat Verification

    Levelflex FMP51, FMP52, FMP54 Vorteile • Information über den Gerätezustand stehen zeitnah zur Verfügung und werden rechtzeitig verar- beitet. • Die Statussignale sind gemäß VDI/VDE 2650 und NAMUR-Empfehlung NE 107 klassifiziert und beinhalten Informationen über Fehlerursache und Behebungsmaßnahmen. Detaillierte Beschreibung Siehe Betriebsanleitung des Geräts;...
  • Seite 120: Detaillierte Beschreibung

    Levelflex FMP51, FMP52, FMP54 Funktion • Zusätzlich zu den Verifikationsparametern werden die zugehörige Parameterwerte protokolliert. • Bestehende Messgrößen, wie zum Beispiel die Echoamplitude, werden in den Wizards Schaumer- kennung und Ansatzerkennung verwendet. Bei Levelflex FMP5x können die Wizards Schaumerkennung und Ansatzerkennung nicht gemeinsam verwendet werden.
  • Seite 121: Zubehör

    Levelflex FMP51, FMP52, FMP54 Zubehör Gerätespezifisches Zubehör Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  60 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
  • Seite 122: Montagehalter Für Elektronikgehäuse

    Levelflex FMP51, FMP52, FMP54 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  61 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 123 Levelflex FMP51, FMP52, FMP54 Stabverlängerung / Zentrierung Zubehör Beschreibung Stabverlängerung / Zent- rierung HMP40 • verwendbar für: FMP54 • Zulässige Temperatur an Stutzenunterkante: • ohne Zentrier- scheibe: keine Beschränkung • mit Zentrierscheibe: -40 ... +150 °C (-40 ...+302 °F) • Weitere Information:...
  • Seite 124: Montagekit, Isoliert

    Levelflex FMP51, FMP52, FMP54 Montagekit, isoliert Zubehör Beschreibung Montagekit, isoliert verwendbar für • FMP51 • FMP54 A0013586  62 Lieferumfang des Montagekits: Isolierhülse Ringschraube Zur sicher isolierten Fixierung von Seilsonden. Maximale Prozesstemperatur: 150 °C (300 °F) Für Seilsonden 4 mm (¹⁄₆ in) oder 6 mm (1/4 in) mit PA>Stahl : •...
  • Seite 125 Levelflex FMP51, FMP52, FMP54 Zentrierstern Zubehör Beschreibung Zentrierstern PEEK  48-95 mm verwendbar für 10 (0.39) • FMP51 • FMP54 ø48 (1.89) ø75 (2.95) ø95 (3.74) A0014576 Der Zentrierstern passt für Sonden mit Stabdurchmesser 16 mm (0,6 in) und kann in Rohren von DN50 bis DN100 eingesetzt werden.
  • Seite 126 Levelflex FMP51, FMP52, FMP54 Zubehör Beschreibung Zentrierstern PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) verwendbar für • FMP51 • FMP52 • FMP54 A0014577 Für Sonde 8 mm (0,3 in) Für Sonden 12 mm (0,47 in) und 16 mm (0,63 in) Der Zentrierstern passt für Sonden mit Stabdurchmesser 8 mm (0,3 in),...
  • Seite 127 Levelflex FMP51, FMP52, FMP54 Zubehör Beschreibung Zentrierstern PEEK, ⌀ 48 … 95 mm (1,9 … 3,7 in) Ø4 (0.16) verwendbar für • FMP51 • FMP52 • FMP54 A0035182 Der Zentrierstern passt für Sonden mit Seildurchmesser 4 mm (¹⁄₆ in) (auch beschichtete Seilsonden).
  • Seite 128: Zentriergewicht

    Levelflex FMP51, FMP52, FMP54 Zentriergewicht Zubehör Beschreibung Zentriergewicht 316L  45 mm (1,77 in) verwendbar für • FMP51 • FMP54 Ø20 (0.79) Ø30 (1.18) Ø5,5 (0.22) Ø11 (0.43) Ø45 (1.77) A0038923 Das Zentriergewicht passt für Sonden mit Seildurchmesser 4 mm (¹⁄₆ in) und kann in Rohren DN50/2"...
  • Seite 129 Levelflex FMP51, FMP52, FMP54 Zubehör Beschreibung Zentriergewicht 316L •  75 mm (2,95 in) •  95 mm (3,7 in) verwendbar für • FMP51 • FMP54 Ø20 (0.79) ØA Ø30 (1.18) Ø5,5 (0.22) Ø8 (0.31) 11 (0.43) ØB A0038924 A = 52,5 mm (2,07 in) für Rohr DN80/3"...
  • Seite 130 Levelflex FMP51, FMP52, FMP54 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: • Kunststoff PBT • 316L/1.4404 • Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: • SD02 (Drucktasten) •...
  • Seite 131 Levelflex FMP51, FMP52, FMP54 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 × 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
  • Seite 132 Levelflex FMP51, FMP52, FMP54 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth®...
  • Seite 133: Kommunikationsspezifisches Zubehör

    FXA42, Connect Sensor FXA30B oder weiteren erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angeboten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt. Zu Einzelheiten: Dokumente Technische Information TI01229S und Betriebsanleitung...
  • Seite 134: Servicespezifisches Zubehör

    Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Kurzanleitung (KA) Schnell zum 1. Messwert Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstinbetrieb- nahme.
  • Seite 135: Betriebsanleitung (Ba)

    Levelflex FMP51, FMP52, FMP54 Betriebsanleitung (BA) Ihr Nachschlagewerk Die Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus vom Gerät benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Mon- tage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, War- tung und Entsorgung.
