Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 18

18
• Produktstruktur, Merkmal 600 "Sondendesign":
• Ausprägung MB "Sensor abgesetzt, 3 m Kabel"
• Ausprägung MC "Sensor abgesetzt, 6 m Kabel"
• Ausprägung MD "Sensor abgesetzt, 9 m Kabel"
• Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei diesen Ausführungen im Lieferumfang ent-
halten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1¼ ... 2 inch) Mast oder Rohr
• Das Verbindungskabel hat einen geraden und einen um 90 ° gewinkelten Stecker. Je nach den ört-
lichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse ange-
bracht werden.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemein-
same Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennum-
mer miteinander verbunden werden.

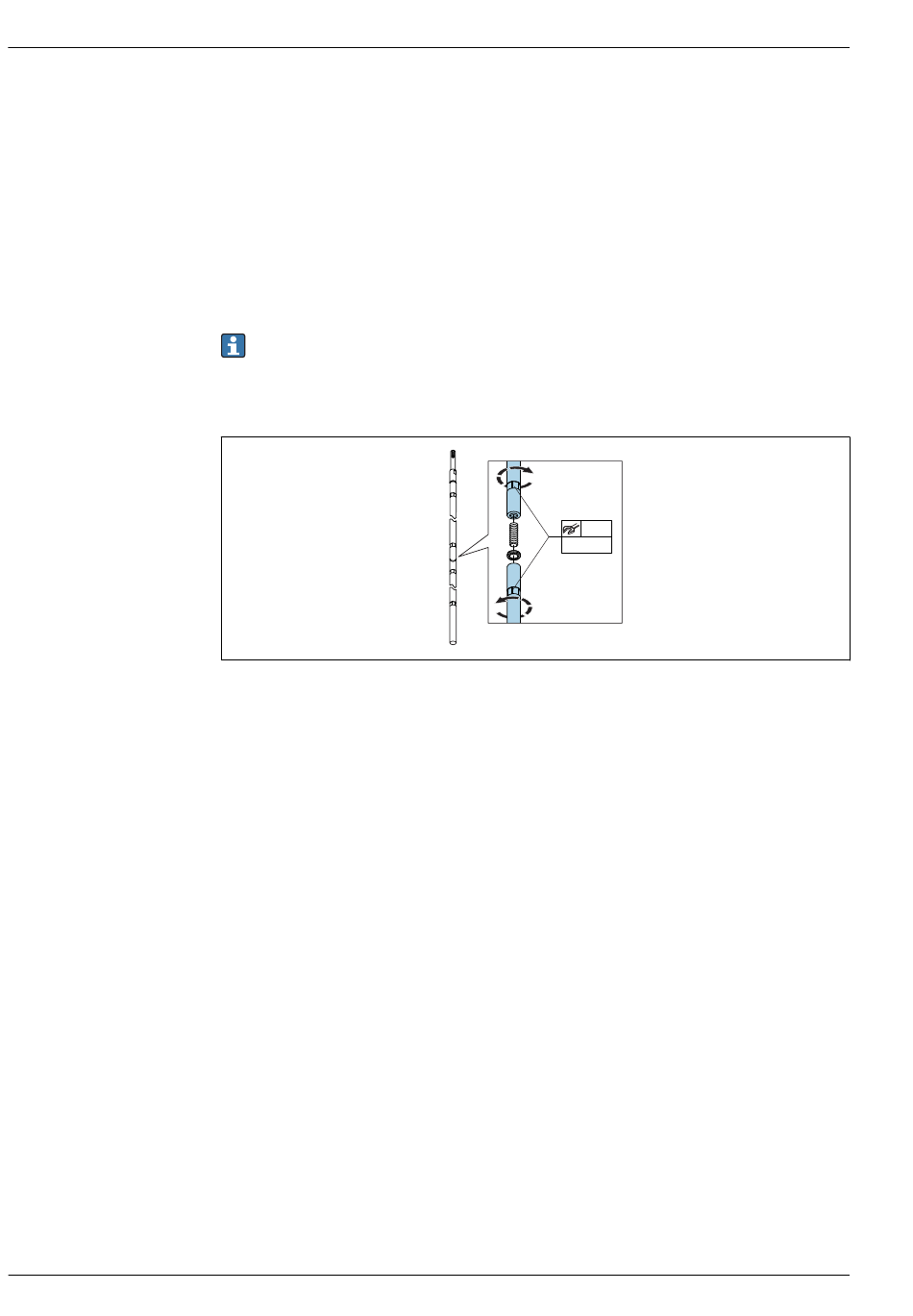

Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden
(⌀ 16 mm) vorteilhaft.
• max. Sondenlänge 10 m (394 in)
• max. seitliche Belastbarkeit 30 Nm
• Sonden sind mehrfach teilbar in den Längen:
• 500 mm (20 in)
• 1 000 mm (40 in)
Hinweise zur mechanischen Belastung der Sonde
Zugbelastbarkeit von Seilsonden
FMP51
Seil 4 mm (¹⁄₆ in) 316
Zugbelastbarkeit 5 kN
Seil 4 mm (¹⁄₆ in) Alloy C
Zugbelastbarkeit 5 kN
Seil 4 mm (¹⁄₆ in) PFA>316L
Zugbelastbarkeit 1 kN
Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden
FMP51
Stab 8 mm (¹⁄₃ in) 316L
10 Nm
Stab 12 mm (¹⁄₂ in) 316L
Biegefestigkeit 30 Nm
Levelflex FMP51 Modbus
14
15 Nm
Endress+Hauser
A0021647
