Levelflex FMP51 Modbus
Endress+Hauser

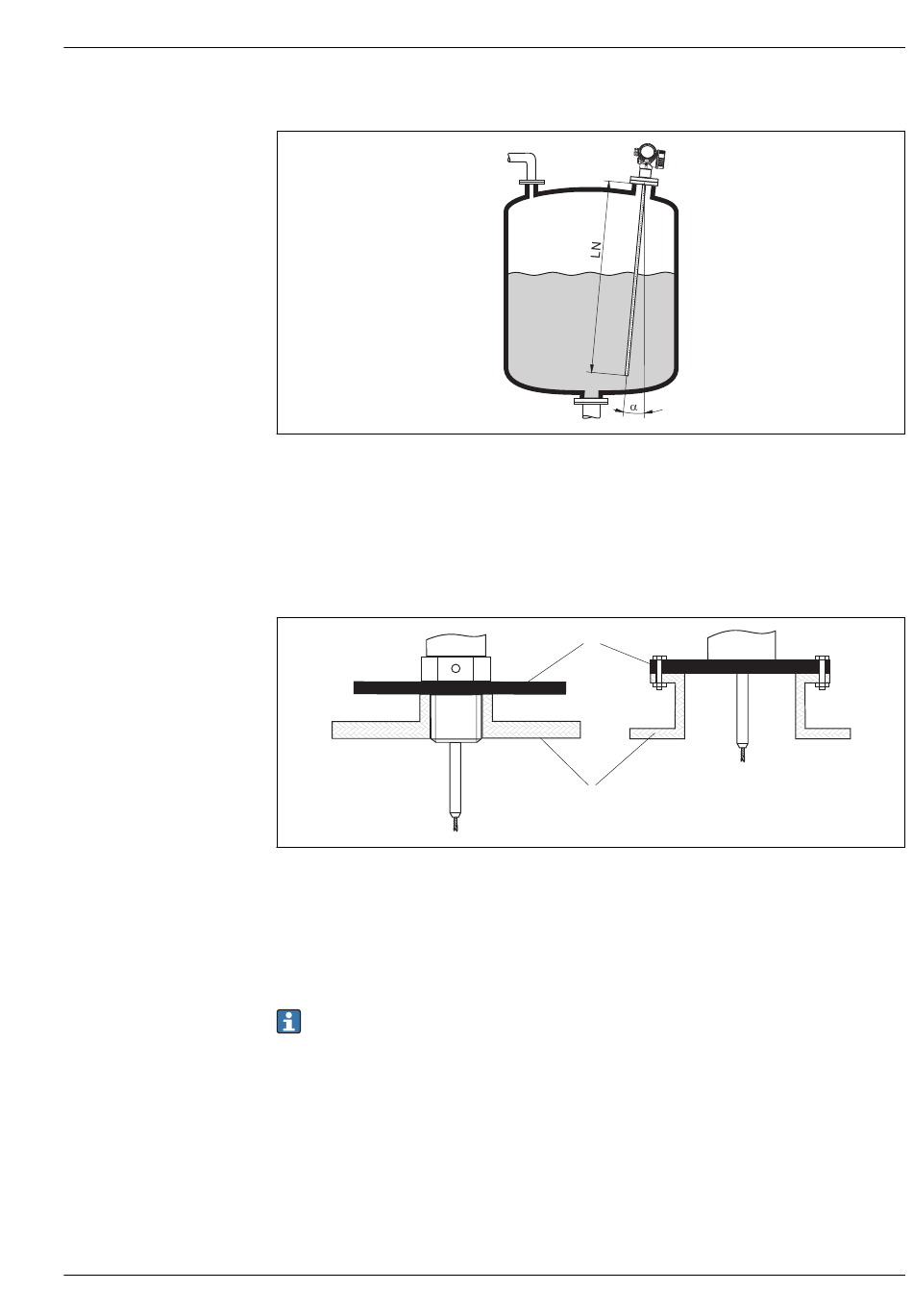

Schräge Montage
• Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt werden.
• α 5 °: LN 4 m (13,1 ft)
max.
• α 10 °: LN 2 m (6,6 ft)
max.
• α 30 °: LN 1 m (3,3 ft)
max.
Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten
• Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden.
• Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde
am Prozessanschluss anbringen.
Bei Koaxsonden ist eine metallische Fläche am Prozessanschluss nicht erforderlich.
Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand
Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der
Außenwand montiert werden.
2
1
A0014145
A0012527
